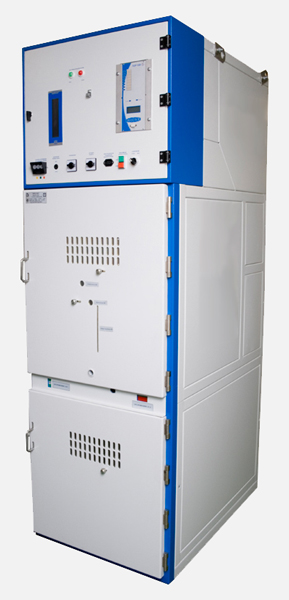

Камера КСО 395 Код vy-183523

Структура условного обозначения КСО 395-Х-Х-Х-Х У3 (Т3):

КСО — камера сборная одностороннего обслуживания;
3 — модификация;
95 — год разработки;
Х — номер схемы первичных соединений (см. рис. 1);
Х — номинальное напряжение, кВ: 06-6, 10-10;
Х — номинальный рабочий ток главной цепи, А: при Uном = 6 кВ: 1-31,5, 2-50, 3-80, 4-100, 5-125, 6-400; при Uном = 10 кВ: 1-31,5, 2-40, 3-63, 4-80, 5-100, 6-400;
Х — наличие сигнализации о перегорании предохранителей (0 — отсутствует, 1 — имеется);
Х3 — климатическое исполнение (У, Т) и категория размещения 3 по ГОСТ 15150-69.

Структура условного обозначения ШМ Х Х У3 (Т3):
ШМ — шинный мост;
Х — с разъединителями;
Х — расстояние между фасадами камер КСО, мм (1 — 2000, 2 — 2500, 3 — 3000);
У3, Т3 — климатическое исполнение (У, Т) и категория — размещения 3 по ГОСТ 15150-69.

Условия эксплуатации

Номинальные значения климатических факторов по ГОСТ 15543.1-89 и ГОСТ 15150-69. Окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию. Рабочее положение в пространстве вертикальное, допустимое отклонение не более 5° в любую сторону. Способ обслуживания односторонний. Номинальный режим продолжительный. Степень защиты оболочки IР00, со стороны фасада — IР20 по ГОСТ 14254-80. Камеры КСО-395 соответствуют ТУ 16-95 ИМВЛ.675213.005 ТУ, требования техники безопасности по ГОСТ 12.2.007.0-75, ГОСТ 12.2. 007.3-75. ТУ 16-95 ИМВЛ.

Номинальное напряжение, кВ — 6, 10 Наибольшее рабочее напряжение, кВ — 7,2; 12 Номинальный ток главных цепей, А — 400 Номинальный ток предохранителей*, А: при Uном = 6 кВ — 31,5; 50; 80; 100; 125 при Uном = 10 кВ — 31,5; 40; 63; 80 Номинальный ток отключения выключателя нагрузки при соs j ? 0,7, А — 400 Наибольший ток отключения выключателя нагрузки при соs j ? 0,7, А — 600 Изоляция — нормальная по ГОСТ 1516.1-76 Номинальный ток электродинамической стойкости главных цепей, кА: камер с выключателем нагрузки — 51 камер с разъединителем — 41 Ток термической стойкости в течение 1 с, кА: камер с выключателями нагрузки — 20 камер с разъединителями — 16 Номинальное напряжение вспомогательных цепей переменного тока, В — 100, 220 Статическое усилие на рукоятке привода главных и заземляющих ножей**, Н, не более — 245 * Номинальный ток главных цепей и предохранителей соответствует номинальному току вводного аппарата или номинальному току плавкой вставки предохранителя. ** Значение статического усилия на рукоятке привода разъединителя не распространяется на пиковые значения усилия в момент входа ножа в контакт или его выхода из контакта, когда допускается оперирование приводом толчком (толчками). Гарантийный срок эксплуатации — 3 года со дня ввода в эксплуатацию. Гарантийный срок эксплуатации камер КСО и шинных мостов, поставляемых на экспорт, — 2 года со дня ввода в эксплуатацию, но не более 3 лет с момента проследования через государственную границу РФ.

Принципиальные электрические схемысоединений главных цепей камер КСО-395

Камеры предназначены для кабельных присоединений ввода и отходящих линий. Температура нагрева нетоковедущих частей изделий, к которым возможно прикосновение при эксплуатации, не должна превышать 50°С. По механической стойкости камеры КСО-395 должны обладать достаточной механической прочностью, обеспечивающей нормальные условия работы и транспортирования в соответствии с техническими условиями, и выдерживать без нагрузки 2000 включений и 2000 отключений выключателя нагрузки, разъединителя, 500 включений и отключений их заземляющих ножей при помощи приводов. По коммутационной способности камер с выключателями нагрузки при наибольшем рабочем напряжении они должны соответствовать требованиям, предъявляемым к выключателям нагрузки. В камерах предусматривается возможность концевой заделки двух высоковольтных кабелей с площадью сечения жил до 185 мм2, кроме камер с предохранителями; в камерах с предохранителями — одного кабеля сечением не более 50 мм2. Конструкция камер КСО-395 и шинных мостов должна предусматривать возможность ремонта или замены оборудования при полностью снятом напряжении.

Надежность и безопасность в эксплуатации камер обеспечивается за счет применения новых и более надежных комплектующих изделий: ограничителей перенапряжений. ОПН-10 с полимерной наружной изоляцией, имеющие значительно лучшие защитные характеристики по сравнению с разрядниками; выключателей нагрузки типа ВНМ-10 с отдельно устанавливаемым пружинным приводом ПП-16; разъединителей серии РРИ-10/400-630, выполненных на базе ВНМ-10. В качестве изоляции токоведущих частей выключателей нагрузки и разъединителей применяется изоляционная рама из полимерного материала, а для изоляции ошиновки высоковольтных частей камер применены опорные полимерные изоляторы. Соединение аппаратов со сборными шинами осуществляется шинами из алюминия АД31Т, места контактирования шин с аппаратами покрыты оловом. Выключатель нагрузки имеет исполнение с устройством автоматического отключения выключателя при срабатывании любого предохранителя. Повышение безопасности и защиты обслуживающего персонала обеспечивается новыми конструктивными решениями и дополнительными механическими блокировками. В отличие от камер КСО-366, КСО-386, КСО-392, камеры КСО-396 по схемам имеют две двери, а в другом варианте — четыре двери, механически сблокированные между собой таким образом, что открыть дверь отсека ВНМ-10 или РРИ-10 можно только после открытия двери отсека предохранителей или измерительных трансформаторов, которую, в свою очередь, можно открыть только после отключения главной цепи. В каждой камере имеются дополнительные механические блокировки, разрешающие открытие двери отсека предохранителей только после отключения питающего выключателя нагрузки и включения заземлителей и запрещающие отключение заземлителей при открытой двери отсека. Для защиты от случайного прикосновения к токоведущим частям камеры, находящимся под напряжением, во время технического обслуживания измерительных трансформаторов или при замене предохранителей, в камерах установлена защитная перегородка на шарнирах, которая при обслуживании разворачивается в горизонтальном положении, в другом варианте установлена стационарная горизонтальная перегородка, отделяющая по высоте отсек предохранителей от выключателя нагрузки. В камерах КСО-396 имеются исполнения, в которых предохранители заземляются с 2-х сторон одновременно, что значительно повышает безопасность их обслуживания. Управление такими заземлителями осуществляется при помощи одной рукоятки привода ПР-4 или привода ПП-16. Корпуса камер имеют надежное антикоррозийное покрытие. При необходимости камеры КСО-396 могут быть состыкованы с камерами КСО-386, КСО-392, т. к. высота до сборных шин у них одинакова. Камеры по заказу могут комплектоваться шинными мостами типа ШМ-10 или ШМР-10 для электрического соединения сборных шин различных секций распределительных устройств. Условия эксплуатации мостов соответствуют условиям эксплуатации камер.

Общий вид, габаритные, установочные и присоединительные размеры камеры КСО-396 . Масса не более 155 кг В шинных мостах используются те же, что в камерах, разъединители РРИ-10. На раме разъединителя закреплены съемные заземлители. Для управления разъединителем и заземлителем используется один общий привод ПР-4, на котором установлен замок механической блокировки Гинодмана (МБГ) для исключения ошибочных действий при оперировании с разъединителем. Опорные изоляторы сборных шин выполнены из полимерного материала. Сборные шины моста и спуски, соединяющие сборные шины моста и камер, выполнены из алюминия АД31Т, а места контактирования шин с разъединителем покрыты оловом. Металлические части моста имеют надежное антикоррозийное покрытие. Конструкции камер КСО-396 и шинных мостов ШМР защищены патентами и свидетельствами РФ.

 В комплект поставки входят: камеры, шинные мосты (по заказу) и эксплуатационная документация.
