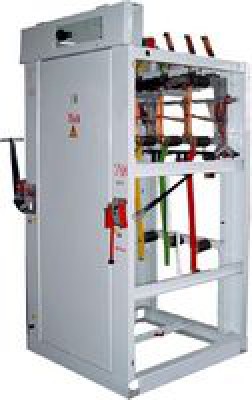

Камера КСО 393 УХЛ Код vy-183521

Камеры КСО-393 представляют собой сварную конструкцию. Внутри камеры размещена аппаратура главных цепей: выключатели нагрузки типа ВНПР10/630 (камеры по схемам 03, 04, 05, 06, 08, 09, 23, 24), разъединители РРЗ10/630 (камеры по схемам 01, 02, 07, 10, 11, 14, 14Л, 22), разъединители РР10/630 (камеры по схемам 15, 16), выключатели вакуумные типа ВВ/ТЕL-10 (камеры по схемам 03В, 06В, 12В, 13В, 14В). На фасаде расположены приводы ПР-10 управления выключателем нагрузки и разъединителем. Обслуживание камер производится с фасада, для чего имеются двери. На двери предусмотрено закрытое стеклом окно для обзора внутренней зоны. Дверь закрывается замком с ключом. Вверху камеры, по фасаду, имеется открытый короб, в котором прокладываются магистрали вспомогательных цепей. Внутреннее освещение камер осуществляется лампой накаливания, установленной на передней стойке. В камерах КСО и мостах ШМР выполнены следующие блокировки: блокировка, не допускающая включение заземляющих ножей при включенных главных ножах выключателя нагрузки или разъединителя; блокировка, не допускающая включение главных ножей при включенных заземляющих ножах выключателя нагрузки или разъединителя; блокировка, препятствующая открыванию двери камеры при включенных главных ножах разъединителя. Приводы разъединителей имеют устройство для запирания их висячим замком. Заземление сборных шин камер КСО осуществляется заземляющими ножами разъединителей в камерах по схемам 02, 07, 10, 11, 14, 14Л, 06В, 14В и разъединителями камер по схемам 15, 16, а также заземляющими ножами разъединителей моста ШМР. Каждая камера с левой торцевой стороны обшита металлическим листом. Инвентарная перегородка устанавливается в камере и запирается на висячий замок. Расположение камер КСО-393 может быть однорядным и двухрядным.

Для двухрядного распредустройства изготовляются шинные мосты с разъединителями и без них. Проход между рядами камер КСО — 2000, 2500, 3000 мм. Приводы разъединителей мостов ШМР установлены на торцевых панелях, которые служат еще и ограждением сборных шин распредустройства. Шинный мост с разъединителями устанавливается только на крайние камеры распредустройства. В распредустройствах КСО на крайней левой камере предусмотрена установка изоляторов на специальной опоре. Присоединение к внешней сети только кабельное. Камеры КСО собираются в транспортный блок длиной не более 4 м.

Структура условного обозначения камер КСО с выключателем нагрузки ВНПР или разъединителем РРЗ КСО393-ХХ-ХХ-Х У3:
КСО — камера сборная одностороннего обслуживания (классификация камер КСО и коды по ОКП приведены в табл. 1);
3 — модификация;
93 — год разработки;
ХХ — номер схемы первичных соединений (табл. 2);
ХХ — номинальное напряжение, кВ (6; 10);
Х — номинальный рабочий ток главной цепи, А: при Uном = 6 × 10 кВ соответственно: 1 — 31,5 × 31,5; 2 — 50 × 40; 3 — 80 × 63; 4 — 100 × 80; 5 — 125 × 100; 6 — 630 × 630;
У3 — климатическое исполнение и категория размещения по ГОСТ 15150-69.

Структура условного обозначени камер КСО-393 с вакуумными выключателями КСО393-Х-10-6 У3:
КСО — камера сборная одностороннего обслуживания;
3 — модификация;
93 — год разработки;
Х — номер схемы первичных соединений;
10 — номинальное напряжение, кВ;
6 — номинальный рабочий ток главной цепи, А (6-630);
У3 — климатическое исполнение и категория размещения по ГОСТ 15150-69.

Структура условного обозначени шинных мостов ШМ-Х-Х У3:
ШМ — шинный мост;
Х — Р — наличие разъединителей, без буквы — разъединители отсутствуют;
Х — расстояние между камерами, мм: 1 — 2 000, 2 — 2 500, 3 — 3 000;
У3 — климатическое исполнение и категория размещения по ГОСТ 15150-69.

Высота над уровнем моря не более 1 000 м. Температура окружающего воздуха от минус 25 до 40°С. Относительная влажность воздуха не более 80% при температуре 20°С. Окружающая среда невзрывоопасная, не содержащая агрессивных газов и паров, а также производственной пыли в количестве, разрушающем металл или изоляцию камер и мостов. Камеры КСО-393 соответствуют ТУ У 36.218-94, ГОСТ 14694-76. Конструкции камер КСО и шинных мостов соответствуют требованиям техники безопасности по ГОСТ 12.2.007.0-75, ГОСТ 12.2.007.4-75, ГОСТ 12.2.007.4-75.

Номинальное напряжение, кВ — 6; 10 Наибольшее рабочее напряжение, В — 7,2; 12 Род тока — Переменный Частота тока, Гц — 50 Номинальный ток главных цепей, А — 630 Номинальный ток плавкой вставки предохранителей, А: для 6 кВ — 31,5; 50; 80; 100; 125 для 10 кВ — 31,5; 40; 63; 80; 100 Номинальный ток отключения, А: выключателя нагрузки при соsj=0,7 — 630 вакуумного выключателя — 1 250 Наибольший ток отключения выключателя нагрузки при соsj=0,7, А — 800 Электродинамическая стойкость главных цепей, кА: выключателя нагрузки, разъединителя — 41 вакуумного выключателя — 32 Ток термической стойкости главных цепей в течение 1 с, кА — 16 Номинальное напряжение цепей освещения, В — 36 Уровень изоляции по ГОСТ 1516.1-76 — Нормальная Габаритные размеры камер, мм: ширина — 800; 500 глубина — 1000 высота — 1980; 2550 с шинным мостом Габаритные размеры шинных мостов, мм: типа ШМ: длина — 2550; 3050; 3550 глубина — 855 высота — 500 типа ШМР: длина — 2950; 3450; 3950 глубина — 855 высота — 570 Срок службы камер КСО при условии замены аппаратов, выработавших свой ресурс, — не менее 25 лет. Гарантийный срок — 3 года со дня ввода в эксплуатацию.
