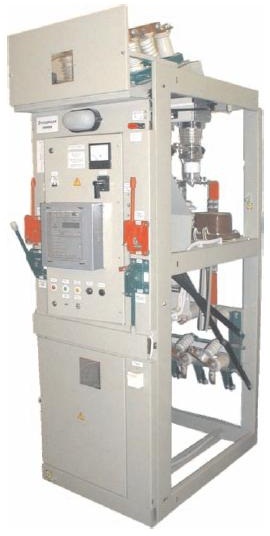

Камера КСО 298 Код vy-183526

+

Камеры КСО-298 напряжением 6 × 10 кВ предназначены для распределительных устройств переменного трехфазного тока частотой 50 Гц систем с изолированной нейтралью или заземленной через дугогасительный реактор и изготовляются для нужд народного хозяйства и для поставки на экспорт и предназначены взамен камер серий КСО-272, КСО-285, КСО 2УМ3. Камеры имеют меньшие габариты, что позволяет их использовать для модернизации и расширения (увеличения количества фидеров) на уже существующих площадях РУ.

  • Описание

    Структура условного обозначения КСО-298-Х-ХХ:

    КСО — камера сборная одностороннего обслуживания;
    2 — модификация;
    98 — год разработки;
    Х — обозначение схемы исполнения главных цепей;
    ХХ — климатическое исполнение (У, УХЛ) и категория размещения (3; 4) по ГОСТ 15150-69 и ГОСТ 15543.1-89.

    Условия эксплуатации

    Высота над уровнем моря не более 1000 м. Температура окружающего воздуха от минус 25 до 40°С. Окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных паров и газов в концентрациях, разрушающих металлы и изоляцию. Требования техники безопасности по ГОСТ 12.2.007.4-75. Камеры КСО-298 соответствуют требованиям ТУ-400-0711-98.

  • Характеристики

    Номинальное напряжение, кВ — 6; 10 Наибольшее рабочее напряжение, кВ — 7,2; 12 Номинальный ток главных цепей, А — 200; 400; 630 Номинальные токи трансформаторов тока, А — 50; 100; 150; 200; 300; 400; 600; 800; 1000 Номинальный ток сборных шин, А — 630; 1000 Номинальный ток отключения камер с высоковольтным выключателем, кА — 20 Предельный сквозной ток камер с высоковольтным выключателем (амплитудное значение), А — 51 Ток термической стойкости (3 с) камер с высоковольтным выключателем, кА — 20* Номинальное напряжение вспомогательных цепей, В: переменного оперативного тока — 220 постоянного оперативного тока — 220 цепи трансформаторов напряжения — 100 цепи освещения внутри камер — 36 Ток плавкой вставки высоковольтного предохранителя, А — 2; 3; 5; 8; 10; 16; 20; 31,5-160 Габаритные размеры камер, мм — 2650×750 × 1100 * Термическая и электродинамическая стойкость трансформаторов тока согласно их техническим параметрам. Гарантийный срок — 2 года со дня ввода камеры в эксплуатацию.

  • Конструкция

    Камера представляет собой сварную металлоконструкцию из листовых гнутых профилей. Внутри размещена аппаратура главных цепей, рукоятки приводов и аппаратов управления, реле защиты, управления, сигнализации. Приборы учета и измерения расположены с фасадной стороны камер КСО-298. Доступ в камеру обеспечивают две двери: верхняя — в зону высоковольтного выключателя, трансформатора напряжения или предохранителя, нижняя — в зону кабельных присоединений силового трансформатора или разъединителей. Между дверью с аппаратурой вспомогательных цепей и высоковольтным выключателем установлена съемная перегородка, предотвращающая доступ в зону высокого напряжения. В корпусе камеры имеются смотровые окна для обзора внутренней части камеры. В камерах КСО-298 имеется устройство для установки лампы внутреннего освещения (лампа накаливания 36 В), обеспечивающее возможность безопасной замены перегоревшей лампы без снятия напряжения. Сборные шины камер КСО имеют с фасада сетчатые или сплошные со смотровым окном ограждения. Все установленные в камере КСО аппараты и приборы, подлежащие заземлению, заземлены. Верхняя дверь, на которой установлены приборы вспомогательных цепей, заземлены гибким проводом. На фасаде камеры в нижней части имеется зажим заземления, предназначенный для присоединения к заземленному корпусу элементов, временно подлежащих заземлению. Каркас камеры непосредственно приваривается к металлическим заземленным конструкциям.

    Шины заземления (проводники) окрашены в черный цвет. Верхняя дверь является панелью, на которой смонтирована схема вспомогательных цепей. На фасаде размещена аппаратура, в основном, с задним присоединением проводов (реле защиты, управления, сигнализации, приборы учета и измерения). Приводы управления разъединителями в камерах с секционным выключателем находятся на панели камеры. В камерах с кабельными вводами предусмотрена возможность концевой разделки одного или двух трехфазных кабелей сечением до 240 мм2, а также однофазных кабелей с пластмассовой изоляцией сечением до 500 мм2. Камеры КСО-298 имеют стационарное устройство для освещения фасада камер напряжением 220 В. Каналом для магистральных шинок оперативных цепей питания электромагнитов включения, цепей управления сигнализации служит короб, расположенный в средней части КСО-298. Кроме того, в коробе размещена выходная клеммная колодка для выполнения межкамерных соединений вспомогательных цепей.

    Во избежание ошибочных операций при обслуживании и ремонте в камерах выполнены следующие блокировки:

    • механические: блокировка, не допускающая включение и отключение линейных и шинных разъединителей, и блокировка, не допускающая включение заземляющих ножей при включенных рабочих ножах разъединителя;
    • электрические: блокировка, не допускающая включение высоковольтного выключателя при нахождении разъединителя в промежуточном положении, и блокировка, не допускающая включение выключателя ввода при включенных заземляющих ножах заземления сборных шин.

    Примечание. Для осуществления других видов блокировок (оперативной безопасности и т. п.) согласно схемам вспомогательных цепей в камерах КСО-298 по заказу предусмотрена возможность установки блокировочных замков. Для собственных нужд предусмотрена камера с номером схемы главных цепей 28 А как отдельно стоящая, так и в блоке с камерами со схемами главных цепей 15 (камеры с силовыми трансформаторами). Камера 15 может поставляться отдельно стоящей (средней или крайней правой в ряду). Для вводов и отходящих линий на ток свыше 630 А поставляются только блоки с камерами кабельных сборок. Для вводов до 630 А (кроме блоков) поставляются также камеры с высоковольтным выключателем с номером схемы главных цепей 8. Камеры с высоковольтным выключателем с номером схемы главных цепей 1 × 2 поставляются только для отходящих линий. При двухрядном расположении камер в помещении РУ на камерах устанавливаются шинные мосты. Шинные мосты представляют собой металлоконструкцию, собранную из двух рам с установленными на них изоляторами, шинами и шинодержателями. При ширине прохода в РУ 4200 мм между рамами устанавливается рама-вставка. Шинные мосты выполняются без разъединителей и с разъединителями для секционирования сборных шин. Приводы этих разъединителей размещаются на панелях шириной 200 мм, закрепленных между двумя крайними камерами ряда РУ (справа от аппаратов).

    Камеры КСО выполняются: по схемам главных цепей, по принципиальным схемам вспомогательных цепей, указанным в опросном листе.

     В камерах КСО в зависимости от схемы главных цепей могут быть установлены следующие аппараты:

    • масляные выключатели ВПМ-М-10 с приводами ПЭ-11 на 630 × 1000 А;
    • масляные выключатели ВПМП-М-10 с приводами ППО-10 на 630 × 1000 А;
    • вакуумные выключатели ВВ/ТЕL-10 на 400, 630 × 800 А; разъединители РВЗ на 400, 630, 1000 А с заземляющими ножами со стороны шарнирных или разъемных контактов, с приводами ПР-10;
    • разъединители РВ на 400, 630, 1000 А с приводами ПР-10;
    • разъединители РВФ и РВФЗ на 630, 1000 А с приводами ПР-10;
    • трансформаторы тока типа ТПОЛ-10 на 50, 75, 100, 150, 200, 300, 400, 600, 800, 1000 А;
    • трансформаторы напряжения типа НОМ, НАМИ, ЗНОЛ;
    • предохранители типа ПКТ, ПКН;
    • ограничители перенапряжений типа ОПН-10, ОПН-6;
    • силовые трансформаторы ТМ-25, ТМ-40.

    Изготовитель оставляет за собой право замены вышеуказанных аппаратов на аналогичные.

     В комплект поставки входит:

    • камеры КСО с аппаратурой и приборами главных и вспомогательных цепей в соответствии с опросным листом заказа (кроме измерительных преобразователей тока и напряжения);
    • эксплуатационные документы (1 экз.);
    • шинные мосты (если они оговорены в заказе);
    • запасные части и принадлежности согласно спецификации на заказ. Силовые трансформаторы в комплекте с камерами КСО не поставляются. Эксплуатационные документы;
    • паспорт на комплект камер КСО;
    • техническое описание и инструкция по эксплуатации камер КСО-298;
    • технические описания и инструкции по эксплуатации и паспорта основных комплектующих изделий при условии их поставки предприятиями-изготовителями;
    • Схемы вспомогательных цепей на все типы камер КСО;
    • опросный лист заказчика или спецификация.
