Электросчётчики серии Binom с функцией измерения и анализа качества электроэнергии
BINOM3 - контроллер присоединения, объединяющий функции счетчика электроэнергии, измерителя расширенного перечня параметров присоединения, прибора мониторинга и контроля качества электроэнергии, осциллографического регистратора параметров сети, контроллера сбора дискретных сигналов и управления.
Назначение
BINOM3 является многофункциональным устройством, которое может использоваться как независимый прибор для отдельного присоединения, так и как элемент АИИС УЭ, СМиУКЭ, ССПИ, АСУ ТП электрических подстанций всех классов напряжения, электрических станций, энергохозяйств промышленных предприятий, систем электроснабжения транспортных предприятий.
Основные функции
- Высокоточные измерения мгновенных значений электрических величин с периодом отсчета 31,25 мкс, быстродействующие вычисления производных параметров и среднеквадратических значений в течение регламентированных интервалов времени - 10 мс, 200 мс. Является средством измерения согласно ГОСТ 31818.11-2012.
- Учет активной энергии по ГОСТ 31819.22-2012 для класса точности 0,2S и реактивной энергии согласно методикам ГОСТ 31819.23-2012 для класса точности 0,5, а также энергии потерь в направлениях «приема» и «отдачи» по двум независимым интервалам учета и суммарно по четырем тарифным зонам с учетом выходных и праздничных дней.
- Измерение показателей качества электроэнергии в соответствии с классом А по ГОСТ 30804.4.30-2013 и классом точности I по ГОСТ 30804.4.7-2013. Усреднение (объединение) результатов измерений ПКЭ на требуемых интервалах и оценка соответствия ПКЭ нормам, установленным ГОСТ 32144-2013.

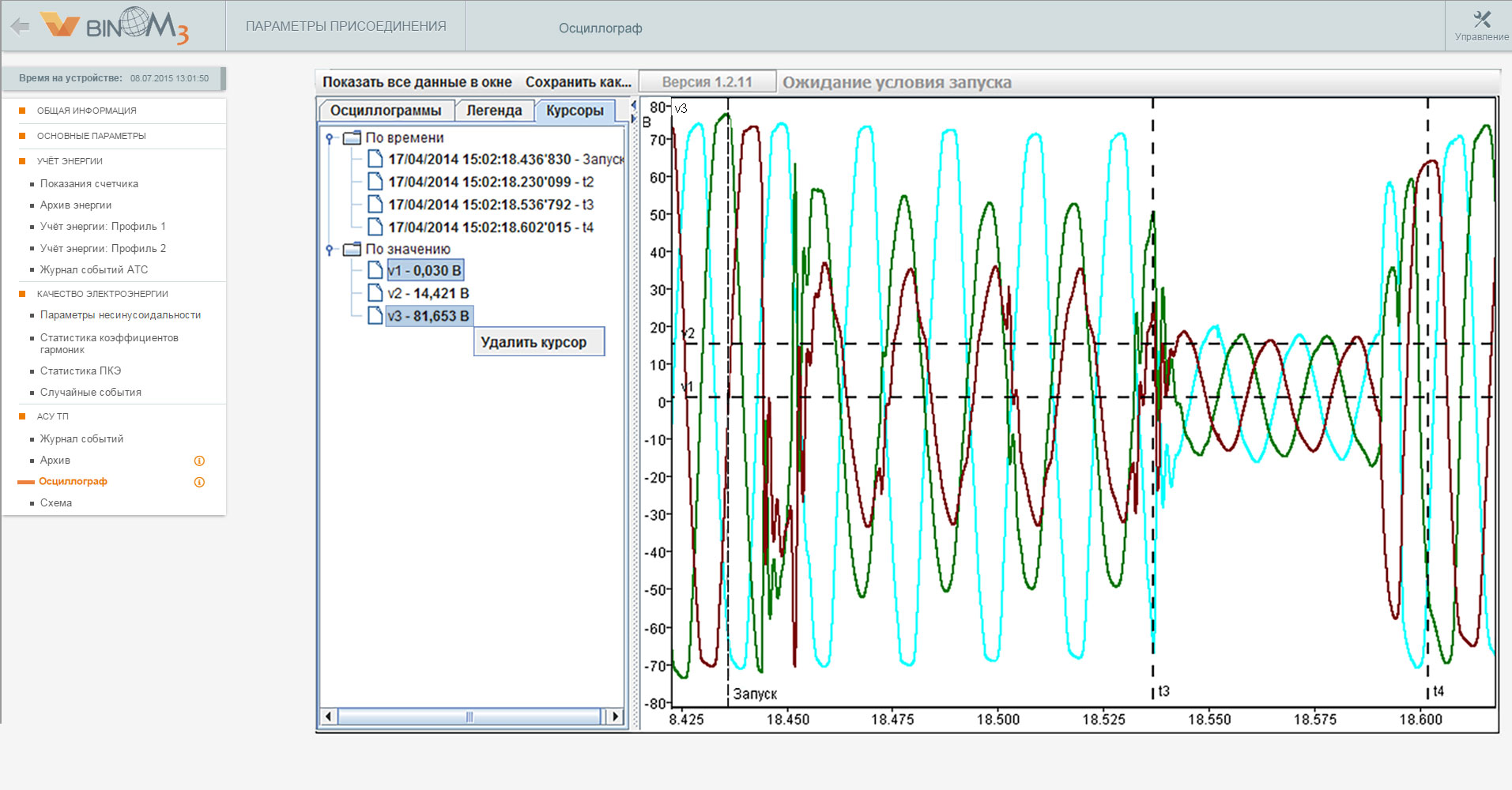

- Осциллографирование параметров нормального и аварийного режимов, переходных процессов и нарушений качества электроэнергии в режиме реального времени.
- Архивирование данных на встроенную SD-карту.
- Автоматизированное формирование Протокола испытаний электрической энергии с учетом рекомендаций ГОСТ 33073-2014.

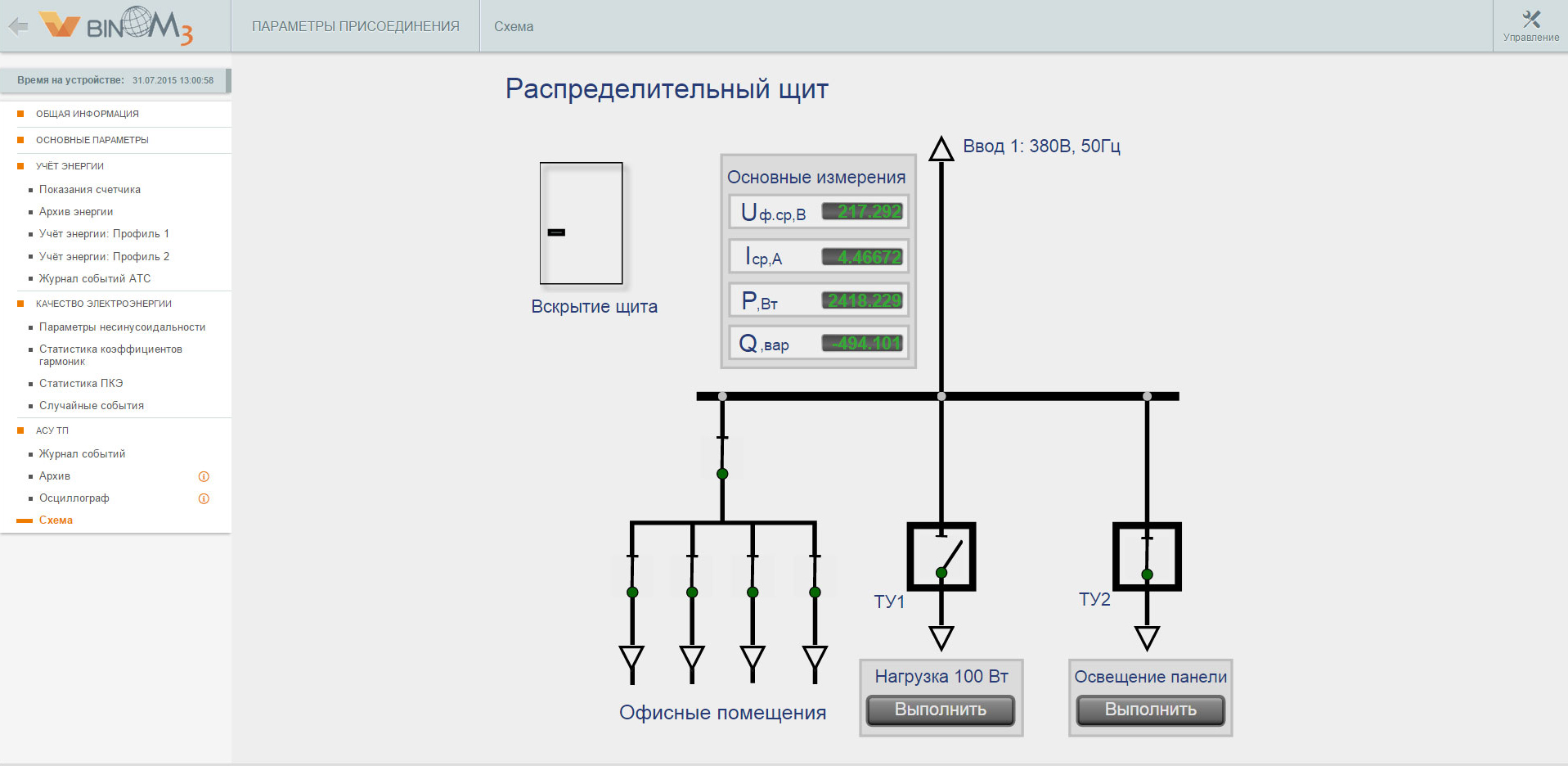

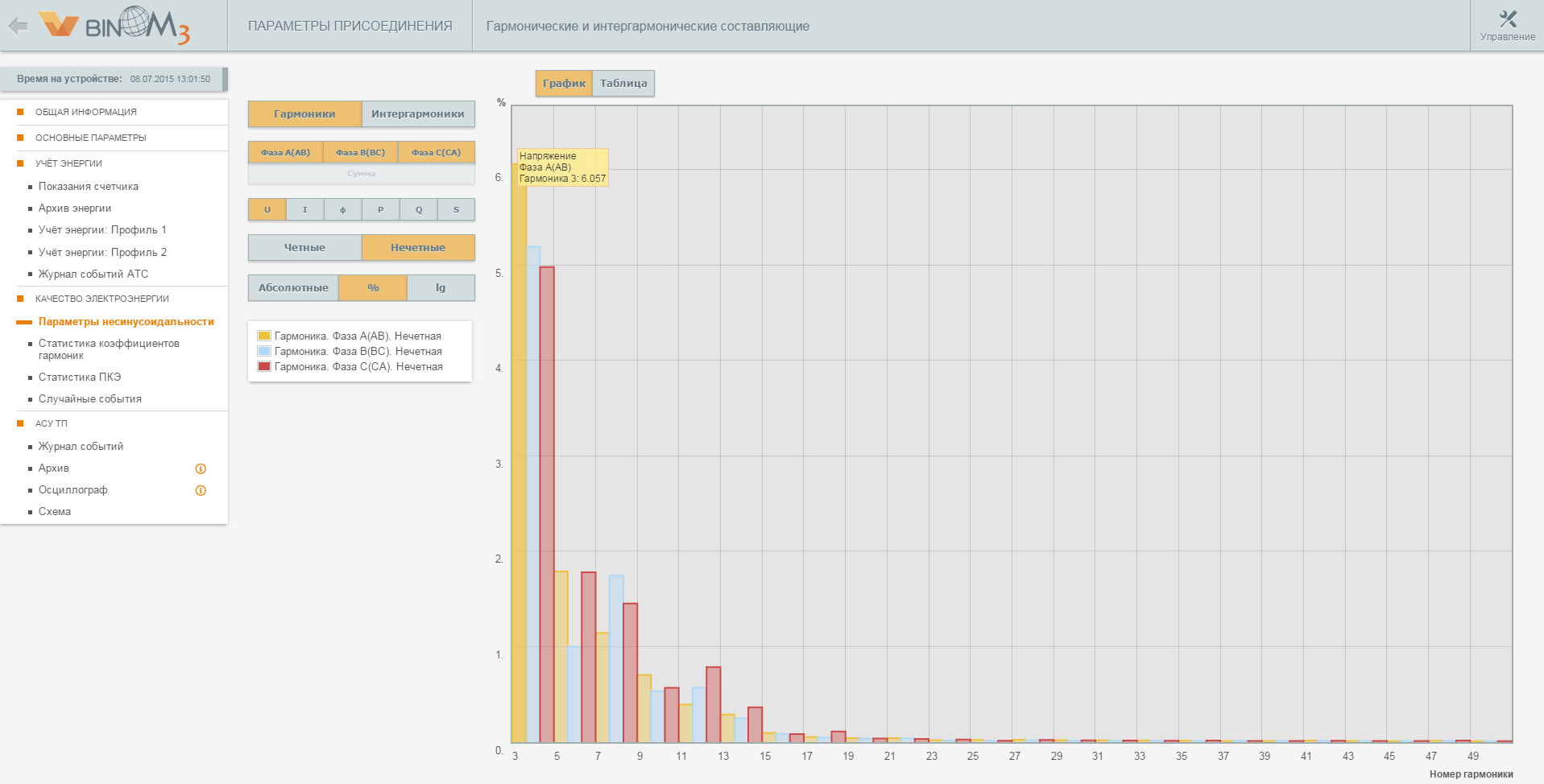

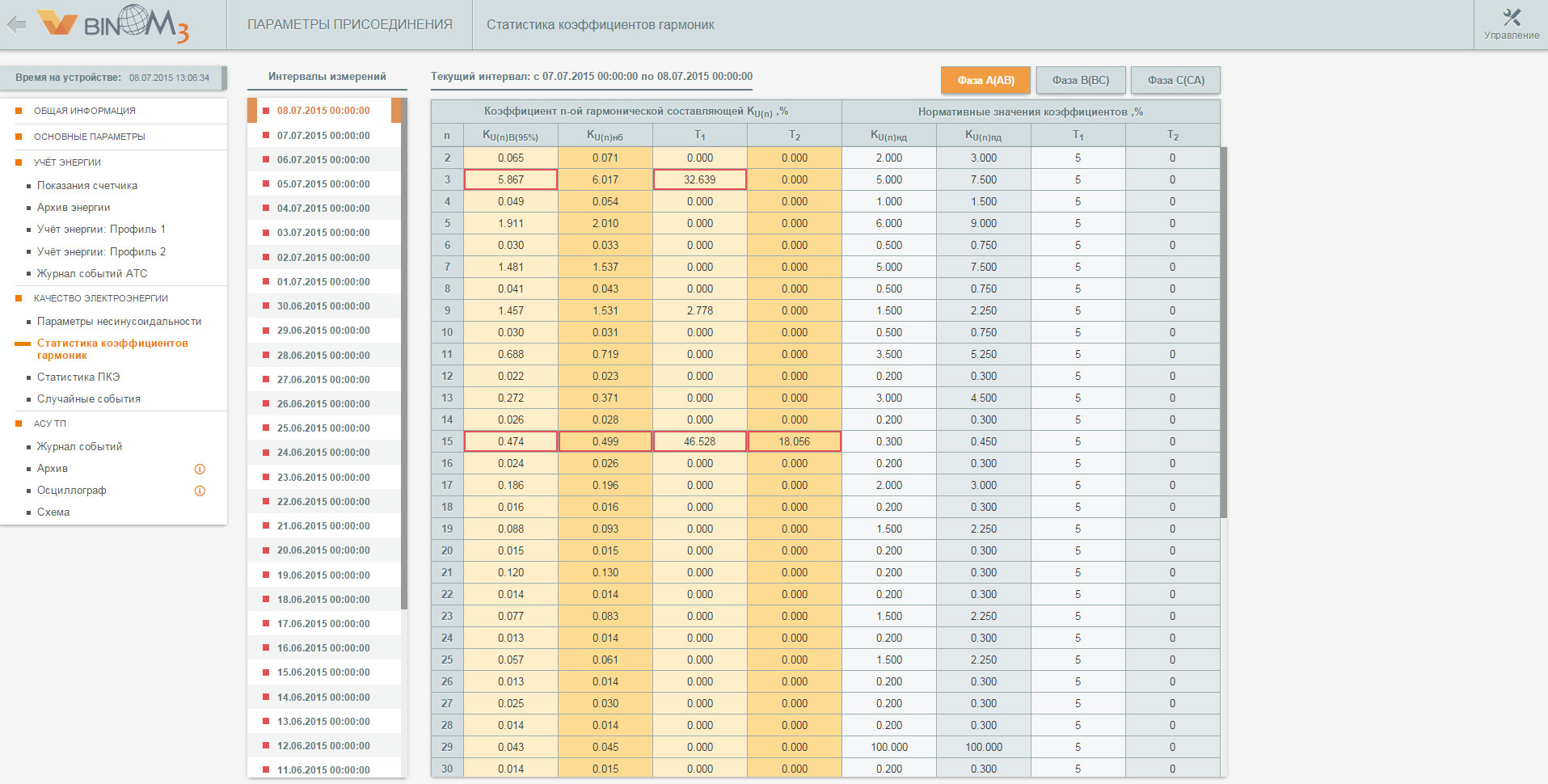

- Представление результатов измерений, диагностических данных на встроенном WEB-сервере в виде таблиц, графиков, гистрограмм, протоколов, журналов.
- Регистрация дискретный состояний.
- Управление оборудованием.
Основные технические характеристики
| Информационная емкость | более 2300 параметров |
| Точность синхронизации | < 1 мкс |
| Коммуникационные интерфейсы | Ethernet, 100 Мбит/с, ГОСТ Р МЭК 60870-5-104; RS-485/422, 460,8 кбит/с, ГОСТ Р МЭК 60870-5-101, NMEA/PPS; RS-485/SYNC, 460,8 кбит/с, ГОСТ Р МЭК 60870-5-101, NMEA/PPS; RS-232, 460,8 кбит/с, ГОСТ Р МЭК 60870-5-101; оптический интерфейс, 115.2 кбит/с, PPP-TCP/IP; |
| Номинальное значение тока | 1A, 5A |
| Номинальное значение напряжения | 57.7/100В, 220/380 В |
| Дискретные входы | период опроса - 100 мкс; разрешающая способность - не более 100 мкс; номинальное напряжение питания - 24 В, питание внешнее и внутреннее (резервируемое встроенным аккумулятором); защита входов: дискретность антидребезгового фильтра - 100 мкс, фильтр по числу срабатываний в секунду; |
| Выходы телеуправления | 2, 3 или 4 канала двухпозиционного двухэтапного ТУ; коммутируемое напряжение переменного и постоянного тока: 0.5 ... 250 В; коммутируемый переменный ток: 0.05 ... 5 А; коммутируемый постоянный ток: при напряжении 24 В: 0.05 ... 8 А, при напряжении 220 В: 0.05 ... 5 А (с применением твердотельного реле); аппаратная блокировка ТУ; |
| Осциллографирование | частота: 32 кГц (640 точек на период промышленной частоты); осциллографирование предыстории: 0-25 с; длительность осциллографирования: 0-120 с; точность привязки отсчетов к единому астрономическому времени: 1 мкс |
| Электропитание | Основное питание: ~ 90-265 В, класс ACx; = 125-350 В, класс DCx. Резервное питание: = 125-350 В, класс DCx. Встроенный источник автономного питания:30 мин. |
| Защита от несанкционированного доступа | Цифровые пароли, механическое пломбирование, голограмма, электронный датчик вскрытия крышки зажимов |
| Рабочий диапазон температур | от -40 до +45 °С |
| Межповерочный интервал | 12 лет |
| Средний срок службы | 30 лет |
| Средняя наработка на отказ | не менее 150 000 ч. |
Устройство разработано на основе программно-аппаратной платформы DIAMETER.
Отправить заявку на поставку многофункциональных электросчетчиков BINOM3 Вы можете: на эл.почту energynew@mail.ru; позвонив по тел. +7(343)2478551, +7(343)3456211; заполнив форму обратной связи.
