Камера КСО 366 Код vy-183525

Структура условного обозначения камеры КСО-366-Х-УХЛ3:

КСО — камера сборная одностороннего обслуживания;
3 — модификация;
66 — год разработки;
Х — обозначение схемы главных цепей;
УХЛ3 — климатическое исполнение и категория размещения по ГОСТ 15150-69.

Структура условного обозначения шинного моста ШМХ-Х-УХЛ3:

ШМ — шинный мост;
Х — Р — с разъединителем;
без буквы — разъединитель отсутствует;
Х — модификация;
УХЛ3 — климатическое исполнение и категория размещения по ГОСТ 15150-69.

Условия эксплуатации

Высота над уровнем моря не более 1000 м. Температура окружающего воздуха от минус 25 до 40°С. Степень защиты камер с лицевой стороны IР20, с остальных сторон IР00 по ГОСТ 14254-96. Окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров, разрушающих металлы и изоляцию. Требования техники безопасности по ГОСТ 12.2.007.4-75. Камера соответствует требованиям ТУ 36-1801-79.

Номинальное напряжение, кВ — 6, 10 Наибольшее рабочее напряжение, кВ — 7,2; 12 Номинальный ток главных цепей, А — 400; 630 Номинальный ток сборных шин и шинных мостов, А — 630 Номинальный ток выключателей нагрузки, А — 400; 630 Номинальный ток трансформаторов тока, А — 50; 75; 100; 150, 200; 300; 400; 600 Ток плавкой вставки силового предохранителя, А — 2; 3; 5; 8; 10; 16; 20; 31,5; 40; 50, 63; 80; 100; 160 Ток электродинамической стойкости, кА: камер с выключателями нагрузки — 51 камер с разъединителями — 41 Ток термической стойкости, кА — 20 Время протекания тока термической стойкости, с — 1 Номинальное напряжение вспомогательных цепей, В: цепей защиты, управления и сигнализации постоянного и переменного тока — 220 цепей трансформаторов напряжения (защиты, измерения, учета, АВР) — 100 цепей освещения камер — 36 Изоляция по ГОСТ 1516.1-76 — Нормальная Габаритные размеры, мм: ширина — 1000 глубина — 1000 высота каркаса — 2083 Масса камер, кг, не более — 300 Гарантийный срок — 2 года со дня ввода камеры в эксплуатацию.

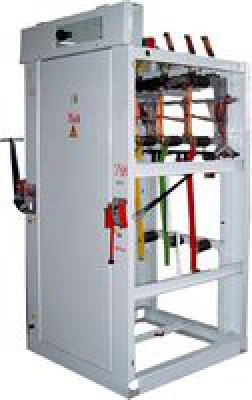

Камера представляет собой сварную металлоконструкцию, внутри которой размещена аппаратура главных цепей, на фасаде — приводы выключателей нагрузки и разъединителей. Доступ в камеру обеспечен через дверь, в которой имеется окно для обзора внутренней зоны. Дверь закрывается замком с ключом. Вверху камеры имеется короб, в котором прокладываются магистрали вторичных цепей.

Для комплектации распределительных устройств напряжением 6 × 10 кВ трансформаторных подстанций с одним или двумя трансформаторами мощностью до 630 кВ·А выполняются блоки из шести и семи камер КСО-366.

Общий вид и габаритные размеры шинных мостов

Шинный мост представляет собой сварную металлоконструкцию, на которой размещены опорные изоляторы, алюминиевые шины сечением 50×5 мм и шинные разъединители (на мостах ШМР).

 В комплект поставки входят: камеры КСО-366 в соответствии с опросным листом заказчика, шинный мост, запасные части комплектующих изделий, поставляемые совместно с ними, и крепеж для соединения камер и сборных шин, опросный лист заказчика, паспорт, схемы вспомогательных цепей. Вид камеры КСО в зависимости от встраиваемой аппаратуры:

• QW — выключатели нагрузки ВНР-10, ВНРп-10 и ВНП-10 с приводами ПР-17, ПРА-17 и пружинным приводом (ВНП-10);
• QS — разъединители РВ-10, РВЗ-10 и РВФЗ-10 с приводом ПР-10;
• FU — предохранители ПКТ, ПКН;
• ТА — трансформаторы тока ТПЛ-10, ТПОЛ-10;
• ТV — трансформаторы напряжения НАМИТ-6, 10, НОЛ 08-6,10;
• FV — разрядники РВО-6,10.
