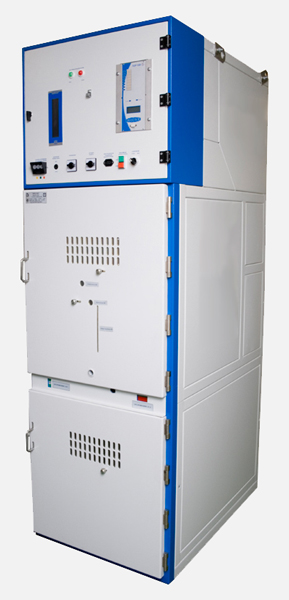

Камера КСО 392 Код vy-183524

КСО-392:

К — камера;
С — сборная;
О — одностороннего обслуживания;
2; 3 — модификация;
92 — год разработки.

Условия эксплуатации

Климатическое исполнение и категория размещения камер КСО-392 УХЛ3 и УХЛ4 по ГОСТ 15150. По специальному заказу могут изготовляться камеры для эксплуатации с нижним значением температуры окружающего воздуха минус 25°С. Камеры КСО-392 предназначены для эксплуатации в закрытых помещениях с естественной вентиляцией, без искусственно регулируемых климатических условий. Окружающая среда невзрывоопасная, не содержащая агрессивных газов и испарений, химических отложений, не насыщенная токопроводящей пылью и водяными парами. Тип атмосферы II по ГОСТ 15150. Камеры соответствуют техническим условиям: KСО-292-ТУ 16-92 ИКЖМ.674522.062; КСО-392-ТУ 16-92 ИКЖМ.674531.005. ТУ 16-92 ИКЖМ.674522.062;ТУ 16-92.

Камера КСО-392 Номинальное напряжение, В — 6, 10 Номинальный ток главных цепей, А — 400, 630 Номинальный ток отключения выключателя нагрузки при Соs j?0,7, А — 630 Наибольший ток отключения, А — 800 Номинальный ток электродинамической стойкости, кА — 51 Номинальное напряжение электромагнитов управления привода, В: на постоянном токе — 110, 220 на переменном токе — 127, 220 Механический ресурс ВО, циклов — 2000 Габаритные размеры, мм — 800×800 × 1900.

Камеры КСО представляют собой конструкции из сваренных и соединенных болтовыми соединениями узлов из металлических листов и профилей. Дверь камеры усилена металлическим листовым материалом с центральным замком и имеет смотровое окно, защищенное безопасным стеклом. Сборные шины имеют заземляющий разъединитель. Измерение напряжения на сборных шинах осуществляется с помощью измерительного трансформатора напряжения.

Камеры имеют стационарно установленные коммутационные аппараты:

• КСО-392 — вакуумный силовой выключатель;
• маломасляный силовой выключатель;
• заземляющий разъединитель;
• КСО-392 — выключатель нагрузки;
• выключатель нагрузки с предохранителями;
• разъединитель;
• заземляющий разъединитель.
