Гидроагрегат ГА9 с радиально-осевой турбиной РО120-65 Код mi-183786

Гидроагрегат предназначен для установки в зда­нии ГЭС.

Структура условного обозначения турбины РО120-65:

РО - радиально-осевая турбина;

120 - максимальный напор, м;

65 - номинальный диаметр рабочего колеса, см.

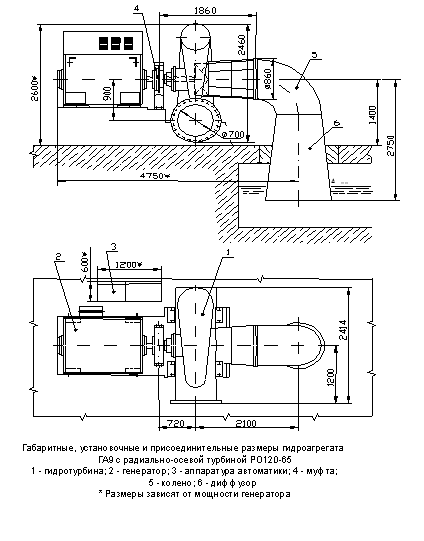

Гидроагрегат включает следующие основные части (см.рис.):

- радиально-осевую турбину (1);

- генератор трехфазного переменного тока (2);

- аппаратуру автоматики (систему управления, возбуждения и т.п.) (3).

Условия эксплуатации:

- температура воздуха, 0С +5 - +40;

- высота над уровнем моря 2, м до1000;

- относительная влажность воздуха при t=25 0С, % не более 80.

Показатели надежности и ремонтопригодности:

турбина:

- полный срок службы, лет 40;

- срок службы между капремонтами, лет 4,5;

генератор:

- полный срок службы, лет не менее 20;

- ресурс до первого капремонта, час не менее 70тыс.

Гарантийный срок работы гидроагрегата - 1год со дня ввода в эксплуатацию, но не более 1,5 лет со дня отгрузки при условии соблюдения правил транспортировки, хранения и эксплуатации.

Формулировка заказа

В заказе необходимо указать: наименование гидроагрегата и параметры водотока на котором предполагается установить оборудование.

Пример: гидроагрегат ГА9, напор100м, расход 2,5 м 3/с.

Напор (нетто), м 70 - 120;

Расход воды, м 3 /сек 0,6 - 3,2;

Мощность, кВт 300 - 3300;

Частота вращения, об/мин 1000;

Номинальное напряжение 1, кВ 6, 10;

Частота тока, Гц 50;

Диаметр рабочего колеса, мм 650;

Масса, кг:

- гидротурбины 3300;

- генератора 1 3000 - 13000;

- аппаратуры автоматики:

- шкафа системы управления 150;

- устройства возбуждения 160.

В комплект поставки оборудования входят: турбина гидравлическая, генератор со шкафом возбуждения, шкаф системы управления, запасные части. Возможна комплектация турбины коленом, диффузором формы и размеров согласно требованию Заказчика.

В комплект документации входят: инструкция по монтажу и руководство по эксплуатации гидроагрегата, программа приемо-сдаточных испытаний, установочный и фундаментный чертежи; техническое описание и сборочный чертеж турбины гидравлической; техническое описание и инструкция по эксплуатации системы управления.
