Камера КСО 272 Код vy-183529

Структура условного обозначения камер КСО-272-Х/Х УХ:

КСО — камера сборная одностороннего обслуживания;
2 — модификация;
72 — год разработки;
Х — обозначение схем первичных соединений (табл. 1);
Х — обозначение схем вторичных соединений;
УХ — климатическое исполнение и категория размещения (3; 4) по ГОСТ 15150-69.

Схемы первичных соединений ХХ-ХХ:

Х — порядковый номер схемы первичных соединений;
Х — буквенное обозначение:
П — пружинный привод ПП-67,
ПВ — пружинный привод ППО-10,
Э — электромагнитный привод ПЭ-11,
Т — трехфазный силовой трансформатор,
А — автоматическое переключение,
Р — ручное переключение;
Х — номинальный ток камеры, А (400; 600*; 1000);
Х — тип трансформатора напряжения или разрядника (НОМ, НАМИ, НТМИ, НТМК, РВО, РВРД).

Высота над уровнем моря не более 1000 м. Температура окружающего воздуха от минус 20 до 35°С для У3, от 1 до 35°С для У4. Среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию. Требования техники безопасности по ГОСТ 12.2.007.3-75. Камеры серии КСО-272 соответствуют требованиям ТУ 3414-004-07618476-99. ТУ 3414-004-07618476-99

Номинальное напряжение, кВ — 6; 10 Наибольшее рабочее напряжение, кВ — 7,2; 12 Номинальный ток первичных цепей, А — 400; 630; 1000 Номинальный рабочий ток, А — 50; 100; 150; 200; 300; 400; 630; 800; 1000 (см. примечание) Номинальный ток сборных шин, А — 630; 1000 Номинальный ток отключения: камер с выключателем высокого напряжения, кА — 20 камер с выключателями нагрузки и предохранителями, кА, при: 6 кВ — 20 10 кВ — 12 Ток включения выключателя высокого напряжения, кА: действующее значение периодической составляющей — 20 амплитудное значение — 51 Предельный сквозной ток, кА: камер с выключателем высокого напряжения: действующее значение периодической составляющей — 20 амплитудное значение — 51 камер с выключателями нагрузки: действующее значение периодической составляющей — 16 амплитудное значение — 30 Четырехсекундный ток термической стойкости, кА: камер с выключателем высокого напряжения — 20 камер с выключателем нагрузки — 10 Номинальное напряжение вторичных соединений, В: постоянного оперативного тока — 220 переменного оперативного тока — 220 Габаритные размеры, мм: ширина — 1000 глубина в основании — 1200 высота со сборными шинами — 2870 высота каркаса — 2600 Масса камер, кг: с выключателем высокого напряжения — 650-900 с выключателем нагрузки — 500-550 с трансформаторами напряжения — 600-750 прочих — 200-500 Примечание. Номинальный рабочий ток камер соответствует номинальному первичному току трансформатора тока, устанавливаемого в камере согласно опросному листу.

Аппаратура, применяемая для первичных соединений:

• выключатели масляные типа ВПМ-10 с приводами ПП-67, ПЭ-11 и ВПМП-10 с приводом ППО-10;
• разъединители РВЗ с заземляющими ножами со стороны шарнирного контакта, разъемного контакта и с обеих сторон;
• разъединители РВФЗ с заземляющими ножами со стороны шарнирных контактов;
• разъединители РВ;
• выключатели нагрузки типа ВНРп-10-400 с приводом ПРА-17;
• трансформаторы тока типов ТПЛ-10, ТОЛ-10, ТПОЛ-10;
• трансформаторы напряжения типов НОМ, НТМИ, НАМИ, НТМК;
• силовые трансформаторы типов ОМ-10; ТМ-25;
• предохранители типов ПК, ПКТ-10;
• разрядники типов РВО, РВРД;
• статические конденсаторы типов КМ, КС.

Номинальное напряжение, кВ — 6; 10

Наибольшее рабочее напряжение, кВ — 7,2; 12

Номинальный ток первичных цепей, А — 400; 630; 1000

Номинальный рабочий ток, А — 50; 100; 150; 200; 300; 400; 630; 800; 1000 (см. примечание)

Номинальный ток сборных шин, А — 630; 1000

Номинальный ток отключения: камер с выключателем высокого напряжения, кА — 20 камер с выключателями нагрузки и предохранителями, кА, при: 6 кВ — 20 10 кВ — 12 Ток включения выключателя высокого напряжения, кА: действующее значение периодической составляющей — 20 амплитудное значение — 51

Предельный сквозной ток, кА: камер с выключателем высокого напряжения: действующее значение периодической составляющей — 20 амплитудное значение — 51 камер с выключателями нагрузки: действующее значение периодической составляющей — 16 амплитудное значение — 30

Четырехсекундный ток термической стойкости, кА: камер с выключателем высокого напряжения — 20 камер с выключателем нагрузки — 10

Номинальное напряжение вторичных соединений, В: постоянного оперативного тока — 220 переменного оперативного тока — 220

Габаритные размеры, мм: ширина — 1000 глубина в основании — 1200 высота со сборными шинами — 2870 высота каркаса — 2600

Масса камер, кг: с выключателем высокого напряжения — 650-900 с выключателем нагрузки — 500-550 с трансформаторами напряжения — 600-750 прочих — 200-500

Примечание. Номинальный рабочий ток камер соответствует номинальному первичному току трансформатора тока, устанавливаемого в камере согласно опросному листу.

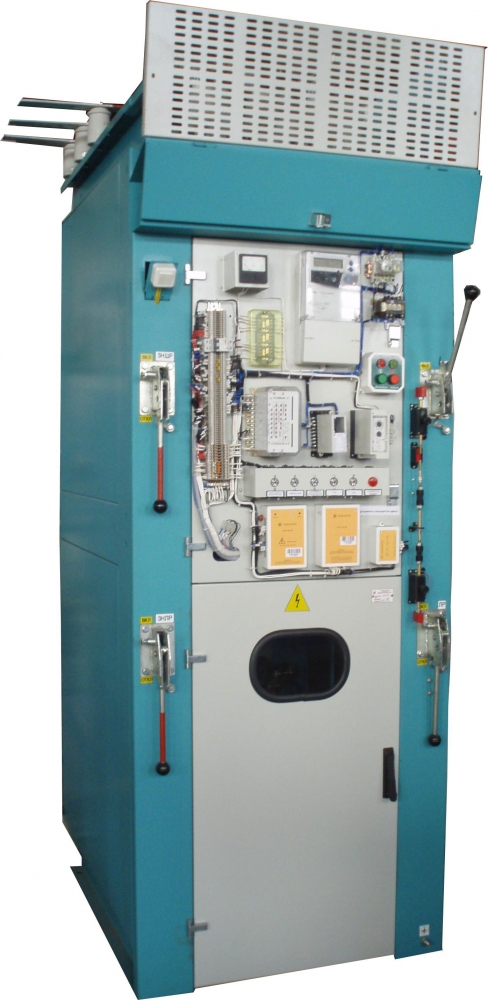

Камеры КСО-272 представляют собой сварную металлоконструкцию из гнутых стальных профилей. В камере размещена аппаратура первичных соединений, на фасаде — приводы выключателей и разъединителей, а также аппаратура вторичных соединений. Доступ в камеру обеспечен через две двери: верхнюю — в зону выключателя высокого напряжения и нижнюю — в зону кабельных присоединений. Обе двери имеют застекленные окна для обзора внутренних зон и запираются одним ключом.

Общий вид, габаритные и установочные размеры камеры. Верхняя дверь является панелью, на которой смонтирована схема вторичных соединений. На фасаде размещена аппаратура с задним присоединением проводов, на внутренней стороне выполнена раскладка проводов. От высокого напряжения провода защищена съемным стальным листом. Внутри камера освещена лампой накаливания 36 В, снаружи люминесцентным светильником с лампой 20-30 Вт, 220 В, который освещает помещение распредустройства, образуя световой карниз, и закрывает верхний короб камеры, где размещены выходные зажимы вторичных соединений, а также проложены магистральные провода и провода соединений между камерами. Для ответвлений от магистральных проводов в коробе имеются специальные устройства. Магистраль питания электромагнитов приводов ПЭ-11 (ШП) прокладывается отдельно в канале в полу помещения. Зажимы в цепях счетчиков выведены на двери и имеют приспособления для пломбирования. Питание к магистральным проводам может быть подано по правой или левой передней стойке любой камеры. Обслуживание камер разрешается только при полностью снятом напряжении с шин и кабелей, т. е. при отключенных выключателе и обоих разъединителях и при включенных заземляющих ножах. Для обслуживания секционных камер необходимо снять напряжение с обеих секций шин и включить их заземляющие ножи.
