Камера КСО 293 Код vy-183527

Структура условного обозначения КСО-293-Х У3*:

К — камера;
С — сборная;
О — одностороннего обслуживания;
293 — модификация 1993 года;
Х — класс напряжения, кВ;
У3 — климатическое исполнение и категория размещения по ГОСТ 15150-69.

Серия камер КСО-293 состоит из типоисполнений камер, зависящих от встраиваемой аппаратуры.

Типоисполнения камер КСО, входящих в серию Х-Х-Х-Х У3*:
Х — вид камеры КСО;
Х — класс напряжения, кВ;
Х — номер схемы соединений главных цепей, А;
У3 — климатическое исполнение и категория размещения по ГОСТ 15150-69.

* Значения рабочих температур отличны от указанных в ГОСТ 15150-69.

5. Вид камеры КСО-293 в зависимости от встраиваемой аппаратуры:
КВМП — камера с маломасляным выключателем;
КВВ — камера с вакуумным выключателем;
КТН — камера с трансформаторами напряжения;
КОПН — камера с ограничителями перенапряжений;
КОПН·К — камера с ограничителями перенапряжений и конденсаторами;
КР — камера с разъединителем;
КСК — камера сборки кабельной;
КТС — камера с трансформатором силовым;
КНВА — камера с низковольтной аппаратурой;
КСП — камера с силовым предохранителем;
КШП — камера шинных перемычек.

Условия эксплуатации:

Высота установки над уровнем моря не более 1000 м. Температура окружающего воздуха от 1 до 40°С без установки обогрева счетчиков и от минус 25 до 40°С с установкой обогрева счетчиков. Верхнее значение относительной влажности окружающего воздуха 98% при 25°С. Окружающая среда — атмосфера типа II по ГОСТ 15150-69, при этом должна быть невзрывоопасной, пожаробезопасной, не содержащей токопроводящей пыли, агрессивных паров и газов в концентрациях, снижающих параметры камер КСО. Группа механического исполнения М3 камер КСО-293 по ГОСТ 17516.1-90. Степень защиты оболочки IР20 по ГОСТ 14254-96 для фасадной стороны оболочки при закрытых дверях (листах, служащих дверью), панелей и боковых сторон и IР00 для остальных частей камеры КСО. Условия обслуживания — с односторонним обслуживанием. Требования безопасности к конструкции камер КСО -293 по ГОСТ 12.2.007.0-75 и ГОСТ 12.2.007.4-75. Камеры КСО изготовляются для внутригосударственных и экспортных поставок и соответствуют ТУ 3.06 Украины 013-93.

Номинальное напряжение, кВ — 6,0; 10,0 Наибольшее рабочее напряжение, кВ — 7,2; 12,0 Номинальный ток главных цепей, А — 400; 630; 1000 Номинальный ток сборных шин, А — 630; 1000 Номинальный ток отключения встроенного высоковольтного выключателя, кВ, при частоте: 50 Гц — 20 60 Гц — 16 Ток электродинамической стойкости, кА* — 51 Ток термической стойкости, кА*: камер КСО на 630 А для промежутка времени 3 с — 20 камер КСО на 1000 А для промежутка времени 2 с — 20 Номинальное напряжения вспомогательных цепей, В: оперативных цепей постоянного и переменного тока — 220 цепей трансформаторов напряжения — 100 цепей силового трансформатора — 220; 380 Уровень изоляции по ГОСТ 1516.1-76 — Нормальная Показатели надежности Вероятность безотказной работы за наработку 25 000 ч, не менее — 0,985 Ресурс по механической стойкости, циклов В-tп-О выключателя: маломасляного — 4 000 вакуумного — 50 000 Ресурс по коммутационной стойкости, операций О номинального тока отключения выключателя: маломасляного — 7 вакуумного — 50 Срок службы до среднего ремонта, лет** — 8 Срок службы до списания, лет** — 25 * Электродинамическая и термическая стойкость току КЗ встраиваемых трансформаторов тока в соответствии с их техническими условиями. ** Сроки службы установлены, если до этого срока не исчерпан механический ресурс или нормированное число операций по коммутационной стойкости встроенного выключателя. Гарантийный срок — 3 года со дня ввода в эксплуатацию. Исчисление гарантийного срока в соответствии с ГОСТ 22352-77.

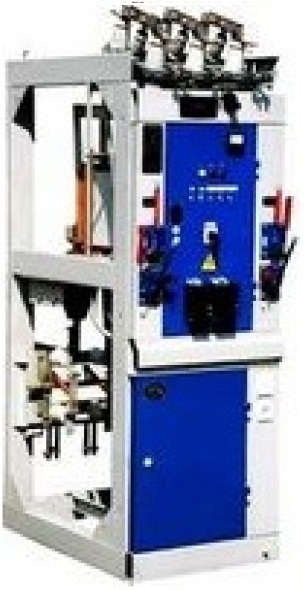

Камеры КСО-293 представляют сварную металлическую конструкцию обшитую снаружи листами, без дна, с воздушной изоляцией, с неизолированными шинами, с кабельными присоединениями, с установленной аппаратурой высокого напряжения стационарно и на выдвижной части. Приборы измерения, защиты, сигнализации и управления размещены в релейном шкафу. целью локализации аварии при дуговом коротком замыкании в камерах КСО предусмотрены элементы защиты по ограничению времени действия дуги до 0,2 с. Конструкцией камер КСО предусмотрены блокировки в соответствии с ГОСТ 12.2.007.4-75. В помещении распределительного устройства камеры КСО-293 устанавливаются на расстоянии 300 мм от стены здания.

Шины заземления (проводники) окрашены в черный цвет. Верхняя дверь является панелью, на которой смонтирована схема вспомогательных цепей. На фасаде размещена аппаратура, в основном, с задним присоединением проводов (реле защиты, управления, сигнализации, приборы учета и измерения). Приводы управления разъединителями в камерах с секционным выключателем находятся на панели камеры. В камерах с кабельными вводами предусмотрена возможность концевой разделки одного или двух трехфазных кабелей сечением до 240 мм2, а также однофазных кабелей с пластмассовой изоляцией сечением до 500 мм2. Камеры КСО-298 имеют стационарное устройство для освещения фасада камер напряжением 220 В. Каналом для магистральных шинок оперативных цепей питания электромагнитов включения, цепей управления сигнализации служит короб, расположенный в средней части КСО-298. Кроме того, в коробе размещена выходная клеммная колодка для выполнения межкамерных соединений вспомогательных цепей.

Во избежание ошибочных операций при обслуживании и ремонте в камерах выполнены следующие блокировки:

• механические: блокировка, не допускающая включение и отключение линейных и шинных разъединителей, и блокировка, не допускающая включение заземляющих ножей при включенных рабочих ножах разъединителя;
• электрические: блокировка, не допускающая включение высоковольтного выключателя при нахождении разъединителя в промежуточном положении, и блокировка, не допускающая включение выключателя ввода при включенных заземляющих ножах заземления сборных шин.

Примечание. Для осуществления других видов блокировок (оперативной безопасности и т. п.) согласно схемам вспомогательных цепей в камерах КСО-298 по заказу предусмотрена возможность установки блокировочных замков. Для собственных нужд предусмотрена камера с номером схемы главных цепей 28 А как отдельно стоящая, так и в блоке с камерами со схемами главных цепей 15 (камеры с силовыми трансформаторами). Камера 15 может поставляться отдельно стоящей (средней или крайней правой в ряду). Для вводов и отходящих линий на ток свыше 630 А поставляются только блоки с камерами кабельных сборок. Для вводов до 630 А (кроме блоков) поставляются также камеры с высоковольтным выключателем с номером схемы главных цепей 8. Камеры с высоковольтным выключателем с номером схемы главных цепей 1 × 2 поставляются только для отходящих линий. При двухрядном расположении камер в помещении РУ на камерах устанавливаются шинные мосты. Шинные мосты представляют собой металлоконструкцию, собранную из двух рам с установленными на них изоляторами, шинами и шинодержателями. При ширине прохода в РУ 4200 мм между рамами устанавливается рама-вставка. Шинные мосты выполняются без разъединителей и с разъединителями для секционирования сборных шин. Приводы этих разъединителей размещаются на панелях шириной 200 мм, закрепленных между двумя крайними камерами ряда РУ (справа от аппаратов).

Камеры КСО выполняются: по схемам главных цепей, по принципиальным схемам вспомогательных цепей, указанным в опросном листе.

 В камерах КСО в зависимости от схемы главных цепей могут быть установлены следующие аппараты:

• масляные выключатели ВПМ-М-10 с приводами ПЭ-11 на 630 × 1000 А;
• масляные выключатели ВПМП-М-10 с приводами ППО-10 на 630 × 1000 А;
• вакуумные выключатели ВВ/ТЕL-10 на 400, 630 × 800 А; разъединители РВЗ на 400, 630, 1000 А с заземляющими ножами со стороны шарнирных или разъемных контактов, с приводами ПР-10;
• разъединители РВ на 400, 630, 1000 А с приводами ПР-10;
• разъединители РВФ и РВФЗ на 630, 1000 А с приводами ПР-10;
• трансформаторы тока типа ТПОЛ-10 на 50, 75, 100, 150, 200, 300, 400, 600, 800, 1000 А;
• трансформаторы напряжения типа НОМ, НАМИ, ЗНОЛ;
• предохранители типа ПКТ, ПКН;
• ограничители перенапряжений типа ОПН-10, ОПН-6;
• силовые трансформаторы ТМ-25, ТМ-40.

Изготовитель оставляет за собой право замены вышеуказанных аппаратов на аналогичные.

 В комплект поставки входит:

• камеры КСО с аппаратурой и приборами главных и вспомогательных цепей в соответствии с опросным листом заказа (кроме измерительных преобразователей тока и напряжения);
• эксплуатационные документы (1 экз.);
• шинные мосты (если они оговорены в заказе);
• запасные части и принадлежности согласно спецификации на заказ. Силовые трансформаторы в комплекте с камерами КСО не поставляются. Эксплуатационные документы;
• паспорт на комплект камер КСО;
• техническое описание и инструкция по эксплуатации камер КСО-298;
• технические описания и инструкции по эксплуатации и паспорта основных комплектующих изделий при условии их поставки предприятиями-изготовителями;
• Схемы вспомогательных цепей на все типы камер КСО;
• опросный лист заказчика или спецификация.
