Гидроагрегат ГА1 с пропеллерной турбиной Пр10-120 Код mi-1837811

Гидроагрегат предназначен для установки в здании ГЭС.

Структура условного обозначения турбины Пр10-120:

Пр - пропеллерная турбина;
10 - максимальный напор, м;
120 - номинальный диаметр рабочего колеса, см.

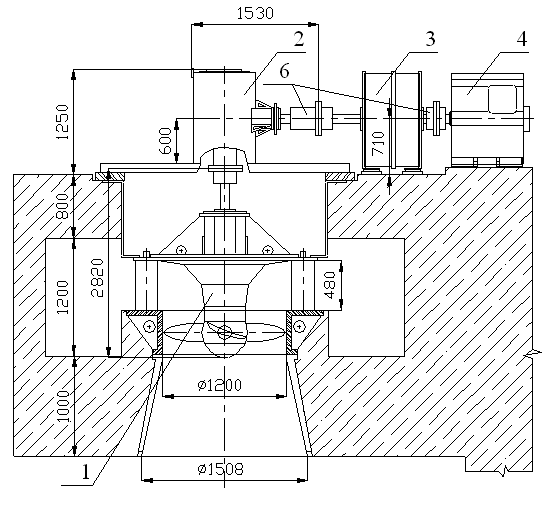

Гидроагрегат включает следующие основные части (см. рис.):

- вертикальную пропеллерную гидротурбину(1);
- угловой мультипликатор(2);
- противоразгонное устройство с трубопроводом(3);
- генератор трехфазного переменного тока(4);
- аппаратуру автоматики (систему управления, возбуждения и т.п.) 1(5).

Условия эксплуатации:

- температура воздуха,⁰С +5 - +40;
- высота над уровнем моря, м до1000; (При установке агрегата на высоте более 1000 м максимальная мощность должна быть ограничена.)
- относительная влажность воздуха при t=25 0С, % не более 80.

Показатели надежности и ремонтопригодности:

турбина
- полный срок службы, лет 40;
- срок службы между капремонтами, лет 4,5;

генератор
- полный срок службы, лет не менее 20;
- ресурс до первого капремонта, час не менее 70тыс.

Гарантийный срок работы гидроагрегата - 1год со дня ввода в эксплуатацию, но не более 1,5 лет со дня отгрузки при условии соблюдения правил транспортировки, хранения и эксплуатации.

Комплектность поставки

В комплект поставки оборудования входят: турбина гидравлическая, генератор со шкафами ввода и возбуждения, шкаф системы управления, колено и диффузор, запасные части. Форма и размеры колена и диффузора в соответствии с требованиями Заказчика.

В комплект документации входят: инструкция по монтажу и руководство по эксплуатации гидроагрегата, программа приемосдаточных испытаний, установочный и фундаментный чертежи; техническое описание и сборочный чертеж турбины гидравлической; техническое описание и инструкция по эксплуатации системы управления.

Формулировка заказа

В заказе необходимо указать: наи­ме­но­вание гидроагрегата и пара­мет­ры водотока на котором предпо­ла­гает­ся установить обору­до­ва­ние.

Пример: гидроагрегат ГА2, напор 35 м, расход 0.4 м 3/с.

Напор (нетто), м 3,5 - 9;
Расход воды, м³/сек 2,3 - 6,2;
Мощность, кВт 100 - 315;
Номинальное напряжение, кВ 0,4; (Зависит от типа и параметров генератора. )
Частота тока, Гц 50;
Частота вращения турбины, об/мин 200, 257, 300, 360;
Частота вращения генератора, об/мин 500;
Диаметр рабочего колеса, мм 1200;

Масса, кг:

- гидротурбины 3980;
- мультипликатора 1470;
- устройства противоразгонного с трубопроводом 2050;
- генератора 1 1500 - 7400;
- аппаратуры автоматики:
- шкафа системы управления 150;
- устройства возбуждения 160;
- шкафа генераторного ввода 260.

Гидротурбина - вертикальная, пропеллерная с переустанавливаемыми на остановленной турбине лопастями рабочего колеса и лопатками направляющего аппарата. Гидротурбина может быть установлена в бетонной спиральной или открытой камере. Гидротурбина состоит из статора, содержащего камеру рабочего колеса и конус отсасывающей трубы, ротора турбины, и направляющего аппарата.

Угловой мультипликатор выполнен с коническими шестернями с круговым зубом и предназначен для передачи мощности от вала гидротурбины к ротору генератора с требуемой частотой вращения.

Устройство противоразгонное с трубопроводом предназначены для ограничения частоты вращения ротора генератора при возникновении аварийных ситуаций. В устройстве используется эффект гидравлического трения, возникающее между подвижными и неподвижными дисками, расположенными в заполненной водой полости устройства и за­крепленными, соответственно, на его роторе и корпусе.

Генератор предназначен для выработки трехфазного переменного тока.

Компоненты агрегата соединены друг с другом с помощью упругих втулочно- пальцевых муфт.

Система управления обеспечивает пуск и останов гидроагрегата по командам оператора, автоматическую синхронизацию генератора при подключении к энергосистеме, контроль режимов работы гидроагрегата, аварийную остановку.

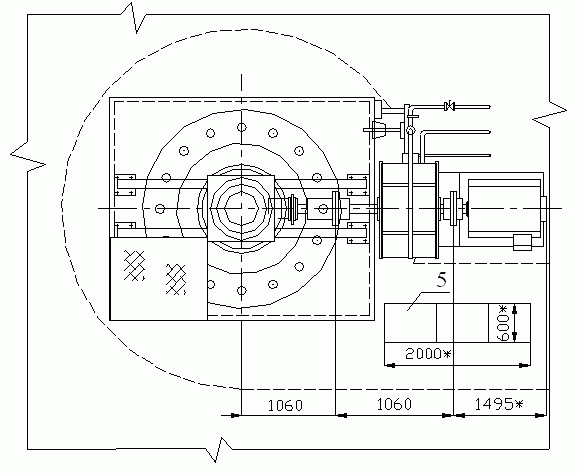

Габаритные, установочные и присоединительные размеры указаны на рисунке.
