Пропеллерные турбины (полу-Каплан) Код mi-183781

+

Пропеллерная турбина имеет самую высокую быстроходность среди всех типов турбин. Что позволяет при малых скоростях потока получать более высокую скорость вращения. Высокие обороты турбины в свою очередь позволяют применять более быстроходные, а значит, более легкие и дешевые электрогенераторы или уменьшать расходы на мультипликаторы. Поэтому пропеллерные турбины применяют при самых низких напорах, когда скорости потока невелики.

  • Описание

    Лопасти ротора турбины, работающей в воде, изготавливают значительно шире, чем лопасти пропеллера самолета, что вызвано необходимостью избежать на рабочих режимах кавитации - образования пузырьков разряжения, которые нарушают правильную работу турбины и вызывают быстрое разрушение лопастей. Профили лопастей турбин также сильно отличаются от профилей, применяемых в воздухе. Профиль лопасти имеет гораздо меньшую относительную толщину и меньшую стрелку прогиба. Сделано это для уменьшения коэффициента подъемной силы, а, следовательно, для уменьшения риска возникновения кавитации.

    Лопасти в турбине могут быть как фиксированными, так и поворотными. В первом случае лопасти неподвижно закреплены под выбранным углом, соответствующим рабочему напору и оптимальной нагрузке генератора. Поворотные лопасти оправдано применять при значительных колебаниях напора и работе генератора в энергосистеме с переменной нагрузкой. С помощью поворотных лопастей можно поддерживать неизменную частоту вращения ротора и частоту вырабатываемого напряжения в генераторах.

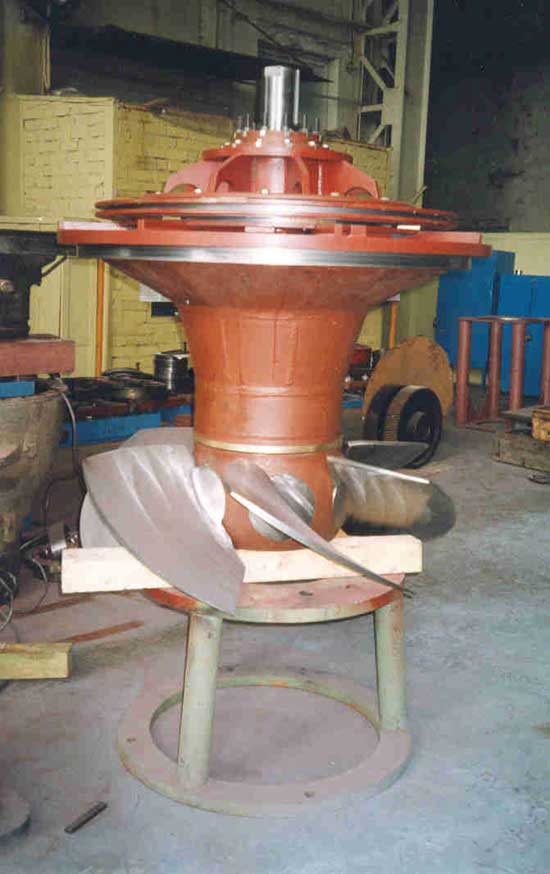

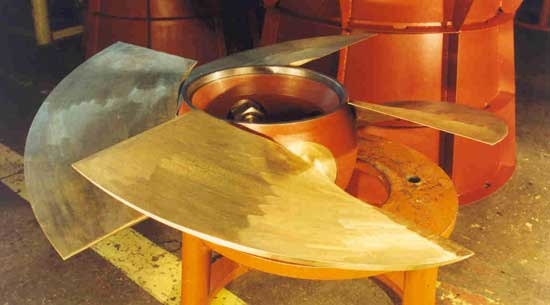

    Ротор пропеллерной турбины в сборе

    В пропеллерной турбине имеется направляющий аппарат, который служит для подачи потока воды под нужным углом на лопасти турбины для достижения максимального коэффициента полезного действия. Направляющий аппарат позволяет регулировать мощность турбины, а также, в некоторых случаях, полностью прекращать доступ воды к рабочему колесу турбины.

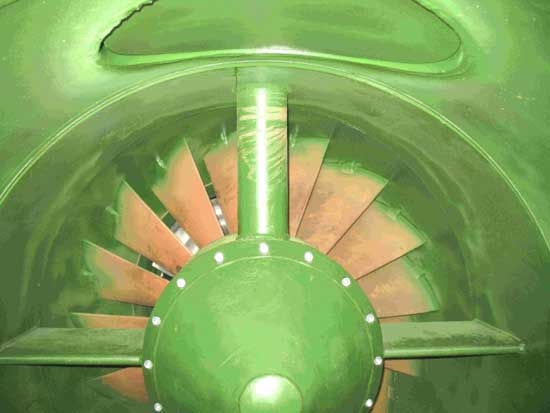

    Направляющий аппарат турбины

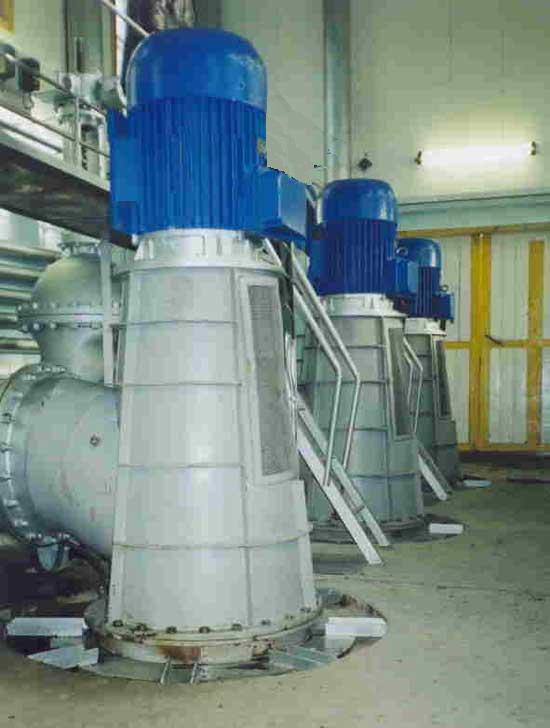

    Пропеллерные турбины снабжаются отсасывающими трубами. Отсасывающая труба представляет собой расширяющийся по сечению канал для отвода воды из турбины. При увеличении сечения трубопровода скорость воды и ее кинетическая энергия уменьшаются, что позволяет уменьшить потери энергии в отходящем потоке. Кроме того, отсасывающая труба позволяет расположить турбину выше уровня воды в нижнем бьефе. Отсасывающие трубы бывают прямые как на гидроагрегате.

  • Характеристики

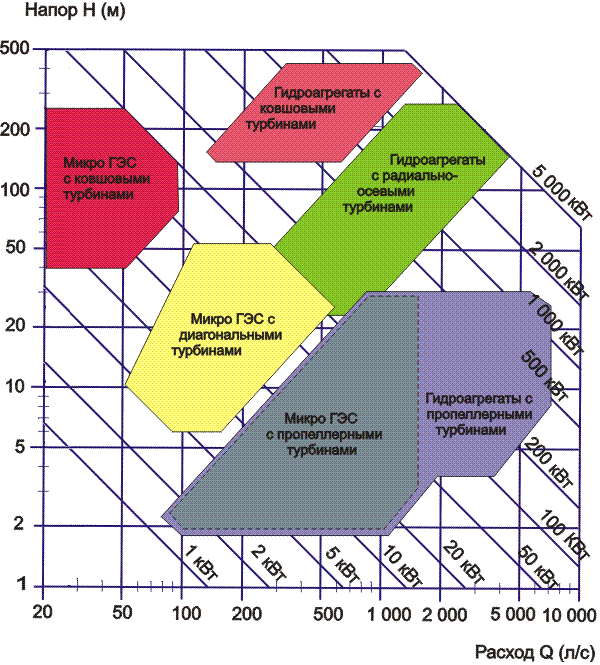

    Типовой ряд гидроагрегатов с пропеллерными турбинами на напоры от 2 до 22 метров.

    Параметры Тип гидроагрегата
    ГА1 ГА8 ГА14 Пр15 Пр30
    Мощность,кВт 100-330 150-1800 20-300 до 130,0 до 200,0
    Напор,м 3,5-9,0 6,0-22,0 2,0-7,2 2,0-12,0 4,0-18,0
    Расход,м3/с 2,3-6,2 2,5-11,0 2,5-5,75 0,44-1,5 0,38-1,10
    Частота вращения ротора турбины, мин-1 200-360 300-600 250-375 600; 750; 1000 750; 1000
    Номинальное напряжение,В 400 400; 6000; 10000 400 230/400 230/400
    Номинальная частота тока, Гц 50 50 50 50 50

    Микро-гидроэлектростанции с пропеллерными турбинами на напоры от 2 до 18 метров.

    Параметры Тип МикроГЭС
    МикроГЭС 10Пр МикроГЭС 15Пр МикроГЭС 50Пр МикроГЭС 100Пр
    Мощность,кВт 0,6-4,0 2,2-10,0 3,5-15,0 10,0-30,0 10,0-50,0 40,0-100,0
    Напор,м 2,0-4,5 4,0-10,0 4,5-12,0 2,5-6,0 4,0-10,0 6,0-18,0
    Расход,м3/с 0,07-0,14 0,10-0,21 0,10-0,30 0,3-0,8 0,4-0,9 0,5-1,2
    Частота вращения, мин-1 1000 1500 1500 600 750 1000
    Номинальное напряжение, В 230 400 230, 400 230, 400
    Номинальная частота тока, Гц 50 50 50 50
