Микрогидроэлектростанция с диагональной турбиной Код mi-1837812

Структура условного обозначения ПрД20 - 20 - 1500 - 20 - X:

ПрД - диагональная турбина, работающая с фиксированным положением лопастей;
20 - максимальный напор, м;
20 - номинальный диаметр рабочего колеса, см;
1500 - частота вращения, об/мин;
20 - номинальная мощность, кВт;
X - условия работы:
а - автономная работа на изолированного от энергосистемы потребителя;
отсутствии индекса - работа на энергосистему.

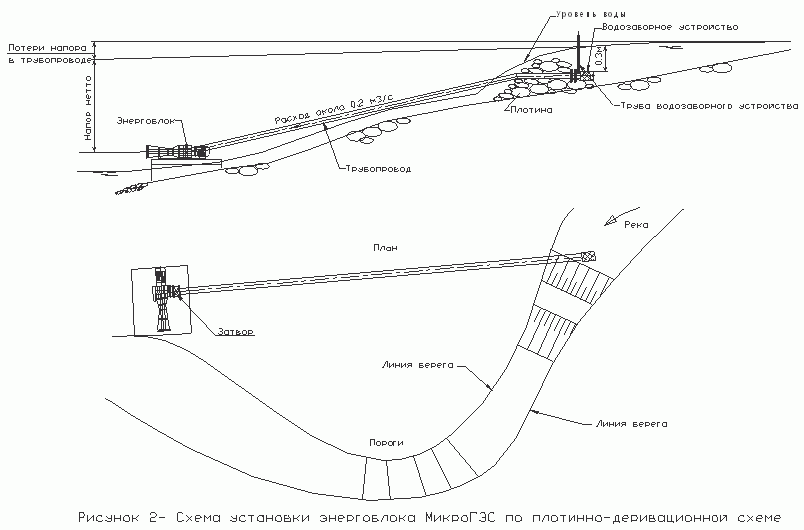

Микро ГЭС включает следующие основные части (см. рис.):

- при работе на изолированного от энергосистемы потребителя:
-энергоблок (1);
-блок балластной нагрузки ББН(2);
-устройство автоматического регулирования УАР(3);
- устройство возбуждения УВ(4);
-затвор(5);
-фланец(6).
- при работе на энергосистему:
-энергоблок (1);
-затвор(5);
-фланец(6);
-шкаф генераторного ввода ШГВ(7)

Условия эксплуатации:

- температура воздуха, 0С
в месте расположения энергоблока от - 15 до +40;
в месте расположения УАР, УВ, ШГВ, ББН от 0 до +40;
- высота над уровнем моря, м до1000;
- относительная влажность воздуха в месте расположения УАР, ШГВ, УВ % не более 98 при t=+250С.

Условия хранения:

- температура воздуха,
0С для УАР, УВ, ШГВ от 0 до +40;
для остальных составных частей от -10 до +40;
- относительная влажность воздуха, % не более 80 при t= +250С.

Гарантийный срок МикроГЭС - 1 год, со дня начала эксплуатации, но не более 1,5 лет со дня отгрузки при условии проведения шеф-монтажных и пуско-наладочных работ с участием специалистов предприятия, и соблюдения правил транспортировки, хранения и эксплуатации.

Напор (нетто), м 8 - 18
Расход воды, м³/сек 0,08 - 0,17
Мощность, кВт 10-20 (При установке на высоте более 1000 м максимальная мощность должна быть снижена. )
Частота вращения, об/мин 1500
Диаметр рабочего колеса, мм 200
Направление вращения правое

Масса, кг :

- энергоблок 580 - 670 (Зависит от параметров генератора. )
- ББН 70
- УАР 80
- УВ 100
- затвор 30
- фланец 14,6
- ШГВ 160

Требования к сети потребителя, изолированного от энергосистемы (Двигательная нагрузка указана в % от фактической мощности МикроГЭС. )

- характеристика сети потребителя - четырехпроводная,
- 3-х фазная, 0,4кВ.

Требования к нагрузке потребителя:

- двигательная нагрузка ограничена;
- мощность каждого двигателя ,% не более 10;
- суммарная мощность двигателей с дополнительными компенсирующими конденсаторами, % не более 30.

Энергоблок предназначен для выработки электроэнергии и состоит из диагональной гидравлической турбины и асинхронного двигателя, используемого в качестве генератора, размещенных на опорной раме. Гидротурбина состоит из статорной части, включающей в себя камеру спиральную и статор, и роторной части, включающей рабочее колесо, вал и подшипниковый узел. Спиральная камера - сварная, содержит входной патрубок с фланцем для присоединения затвора. Спиральная камера снабжена 3-мя опорами для установки на раму или фундаментные плиты. Статор турбины состоит из верхнего и нижнего поясов, соединенных между собой 8 профилированными колоннами. Рабочее колесо имеет 9 лопастей. Конструкцией предусмотрена возможность установки лопастей на требуемый угол.

ББН является компенсатором активной нагрузки МикроГЭС. ББН представляет собой сварной герметичный корпус, на котором расположены два штуцера для подвода и отвода охлаждающей воды. Внутри корпуса расположены термоэлектрические нагреватели.

УАР предназначено для управления МикроГЭС и обеспечения заданных параметров отдаваемой в нагрузку мощности, защиты оборудования МикроГЭС при возникновении аварийных ситуаций.

УВ предназначено для возбуждения асинхронного генератора. Включает в себя конденсаторную батарею, являющуюся источноком реактивной мощности.

ШГВ обеспечивает подключение генератора и работу МикроГЭС параллельно с промышленной сетью. Внутри шкафа располагаются элементы схемы контроля, управления и защиты генератора, а так же 3-х фазный компенсирующий конденсатор с разрядными резисторами.

Затвор служит для прекращения подачи воды на энергоблок.

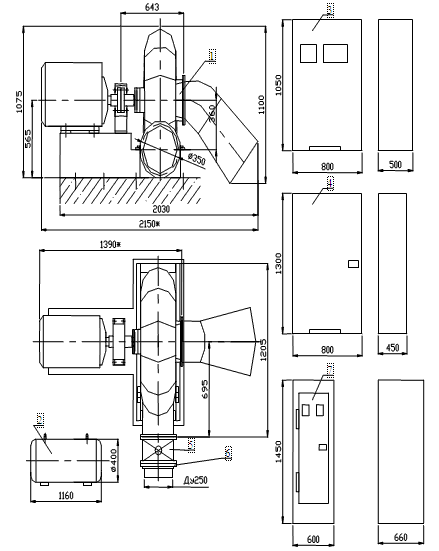

Габаритные, установочные и присоединительные размеры МикроГЭС представлены на рисунке.
