Радиально-осевые турбины (Турбина Френсиса) Код mi-18404

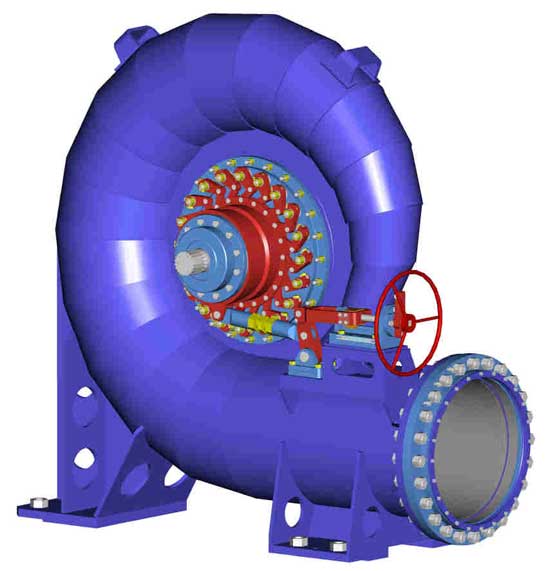

Вода на ротор радиально-осевой турбины поступает с наружной образующей ротора и движется по радиусу к центру турбины. Пройдя между лопастями сложной пространственной изогнутой формы, вода отдает энергию ротору, заставляя его вращаться.

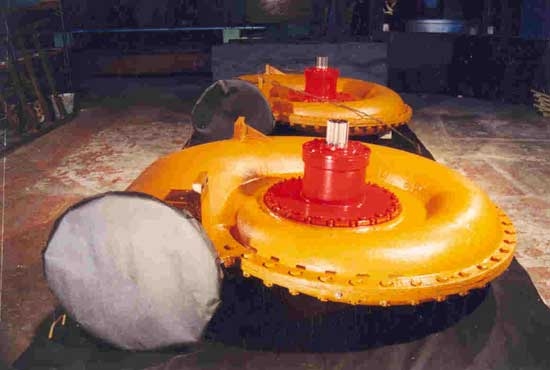

Для правильной и равномерной подачи воды по всей окружности ротора, ротор окружен спиральной камерой статора.

Между спиральной камерой и ротором помещается направляющий аппарат, состоящий из лопастей, направляющих воду на ротор под нужным углом. Лопасти направляющего аппарата могут быть выполнены поворотными:

В радиально-осевых турбинах существует опасность гидравлического удара в напорном трубопроводе. При аварии генератора или резком падении нагрузки направляющие лопатки уменьшают расход воды, и в напорном трубопроводе возникает гидравлический удар, который может привести к разрыву трубопровода. Для предотвращения аварий радиально-осевые турбины снабжают предохранительным холостым выпуском, сбрасывающим воду из спиральной камеры в нижний бьеф при скачках давления.

Для высоконапорных радиально-осевых турбин важно уменьшить возможные утечки воды мимо лопастей рабочего колеса. Это достигается высокой точностью изготовления сопрягаемых деталей и специальными уплотнениями, уменьшающими потери напора.

После прохождения ротора вода поступает в отсасывающую трубу, имеющую конусную форму. Проходя по отсасывающей трубе, вода увеличивает свое сечение и замедляется, что приводит к уменьшению кинетической энергии бесполезно уходящей с отработанной водой. Кроме того отсасывающая труба позволяет располагать гидроагрегаты значительно выше нижнего бьефа воды, что удобно для строительства здания гидроэлектростанции.

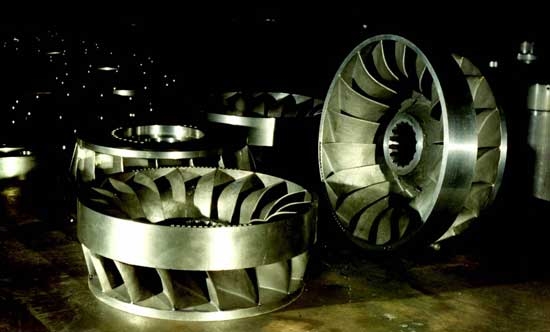

Для производства турбин применяются специальные высокоизносостойкие сорта сталей, обеспечивающих долговременную и надежную работу турбин. При изготовлении деталей турбины применяется технология высокоточного литья, что позволяет сократить объем механической обработки и удешевить стоимость изготовления микро и мини ГЭС.

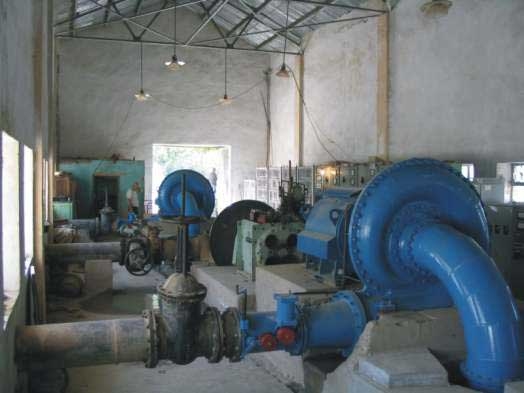

Компоновка радиально-осевых гидроагрегатов предусматривает горизонтальное расположение.

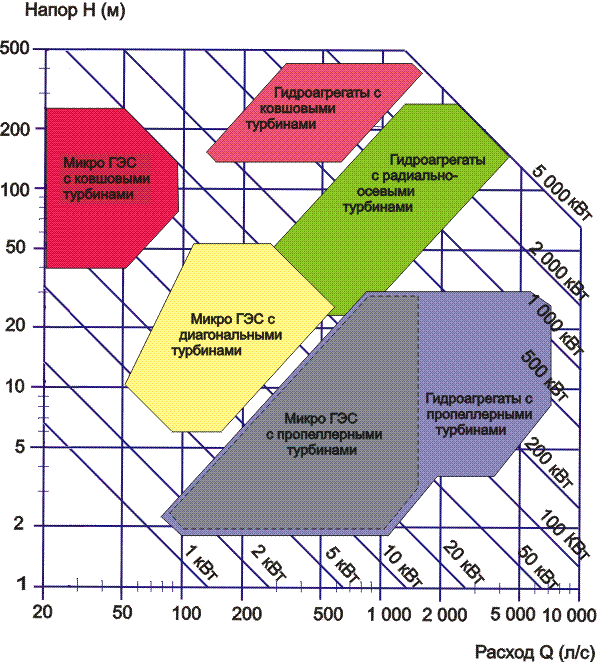

Гидроагрегаты, оснащенные радиально-осевыми турбинами.

Гидроагрегаты с радиально-осевыми турбинами
