Описание
Технические характеристики трансформаторов ОМП.
Понижающие однофазные силовые масляные трансформаторы ОМП предназначены для преобразования электроэнергии напряжением 6 или 10кВ обеспечения питания блочно-комплектных устройств катодной защиты магистральных трубопроводов и путепроводов и других потребителей напряжением 220В. Трансформаторы предназначены для внутренней и наружной установки. Переключение ответвлений без возбуждения. Схема и группа соединения обмоток 1/1 - 0.
Технические характеристики трансформаторов ОМ и ОМГ
Однофазные масляные трансформаторы (ОМ), герметичного исполнения (ОМГ), мощностью 0,25 ... 10 кВА, напряжением до 27,5 кв., предназначены для понижения напряжения в сетях энергосистем, питания аппаратуры сигнализации и автоблокировки железных дорог, а также питания других потребителей электроэнергии в условиях умеренного (от -45°C до +40°С) и холодного (от -60°С до +40°С) климата. Частота - 50 Гц; схема и группа соединения 1/1-0.
-
Характеристики
Вид трансформатораоднофазный масляный
Технические характеристики трансформаторов ОМП.
Тип трансформатора Мощность, кВА Напряжение, В Потери ХХ, Вт Напряжение КЗ, % Размеры, мм Масса, кг, не более Первичное Вторичное L B H ОМП-4/ 6-0,23 4,0 6000 230 140 4,7 570 600 740 115 ОМП-4/ 10-0,23 4,0 10000 230 140 4,7 570 600 740 115 ОМП-10/ 6-0,23 10,0 6000 230 280 3,5 570 600 740 120 ОМП-10/ 10-0,23 10,0 10000 230 280 3,5 570 600 740 120 Технические характеристики трансформаторов ОМ и ОМГ
Тип трансформатора Номин. напряж., кВ Потери, Вт Напряжение КЗ., % Габаритные размеры, мм Масса, кг ВН НН Х.Х. к.з. при 75oС L B H A масла полная ОМ (Г)-0,25/3 3,0 0,1 <=14 <=16 4,5 256 256 360 - 3,8 14 ОМ (Г)-1,25/10 6,10 0,23 20 60 5,5 450 325 600 220 10 45 ОМ (Г)-2,5/10 6,10 0,23 40 90 5,5 510 385 685 270 21 67 ОМ (Г)-2,5/27,5 27,5 0,23 40 90 5,0 560 390
1070270 30 110 -

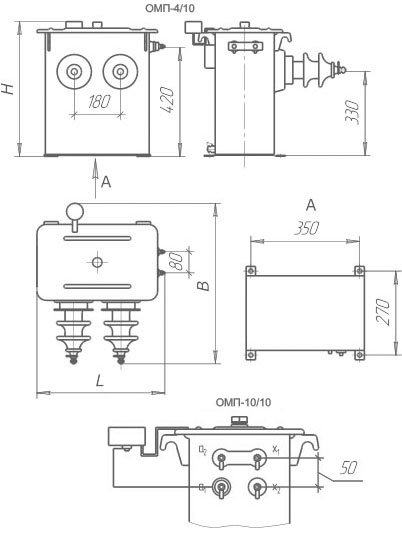

Конструкция
-
