Описание

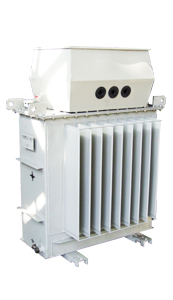

Трансформаторы серии ТМЭ, ТМЭГ, ТМБГ предназначены для работы в условиях умеренного и холодного климата Трансформаторы изготавливаются также и в тропическом исполнении. Трансформаторы ТМЭ и ТМЭГ предназначены для питания электрооборудования экскаваторов и работают в условиях тряски, вибрации воздействия инерционных сил при разгоне и торможении поворотной платформы, крена и дифферента до 12°, могут располагаться на расстоянии до 6 м от оси поворота платформы.
Трансформаторы ТМБГ устанавливаются на буровых станках и допускают работу в условиях вибрационных нагрузок, крена и дифферента до 12°. Номинальные рабочие значения механических внешних воздействующих факторов трансформаторов ТМЭ, ТМЭГ, ТМБГ для группы механического исполнения М29 с ограничением максимальной амплитуды ускорения синусоидальной вибрации до 5 м/с -2 (0,5 g), верхней частоты диапазона синусоидальной вибрации до 35 Гц.
В трансформаторах серии ТМЭ изменение объема масла, при изменении температуры, компенсируется за счет объема расширителя. Трансформаторы ТМЭГ, ТМБГ имеют герметичную конструкцию, температурные изменения объема масла, происходящие в процессе эксплуатации, компенсируются за счет пластичного изменения гофров стенок бака.
-
Характеристики
Вид трансформаторатрехфазный масляный
Частота - 50 Гц;
Напряжение НН - 230 В, 400 В;
Напряжение к.з. - 4,5%;
Схема и группа соединения Y/Yн-0Тип трансформатора Мощность, кВА Номин. напряж. ВН, кВ Потери, Вт Ток x.x., % Габаритные размеры, мм Масса, кг x.x. к.з. L B H A масла полная ТМЭ-40/6 40 3; 3,15; 6; 6,3 155 880 2,6 1130 600 1180 500 81 358 ТМЭ-63/6 63 3,3,15; 6; 6,3 220 1280 2,4 1160 680 1220 500 100 470 ТМЭГ-100/6 100 6; 6,3 270 1970 1,4 1220 720 1340 550 142 580 ТМЭГ-160/6 160 6; 6,3 410 2600 1,5 1310 760 1380 550 170 740 ТМЭГ-250/6 250 6; 6,3 650 3700 1,9 1470 960 1450 550 260 1230 ТМБГ-250/6 250 6; 6,3 650 3700 1,9 1470 960 1520 550 260 1230 -
