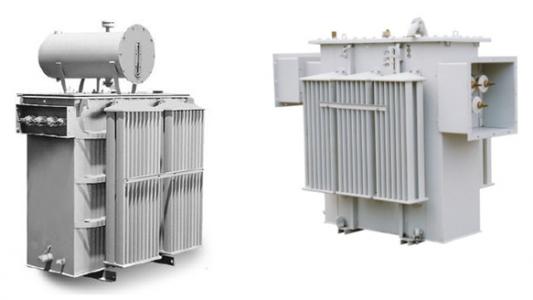

ТМФ, ТМГФ - трансформаторы масляные фланцевые Код tr-18156

+

Трансформаторы масляные данных серий предназначены для работы в электросетях напряжением 6 или 10кВ в открытых электроустановках

  • Описание

    Трансформаторы масляные данных серий предназначены для работы в электросетях напряжением 6 или 10кВ в открытых электроустановках в условиях умеренного климата (исполнение У1 по ГОСТ 15150-69) и служат для понижения высокого напряжения питающей электросети до установленного уровня потребления.

    Трансформаторы не предназначены для работы в условиях тряски, вибраций, ударов, в химически активной среде. Регулирование напряжения в пределах ±2х2,5% от номинального значения выполняется путем переключения ответвлений на стороне высокого напряжения при помощи пятиступенчатого реечного переключателя, привод которого выведен на крышку трансформатора.

    Переключения производятся при отсутствии напряжения на трансформаторе.

  • Характеристики
    Вид трансформатора
    фланцевый масляный
    Значения номинальных линейных напряжений трансформаторов 6/0,4 кВ или 10/0,4 кВ
    Окружающая среда Не взрывоопасная, не содержащая токопроводящей пыли
    Высота установки над уровнем моря не более 1000 м
    Режим работы длительный
    Температура окружающей среды от -45 С до +40 С
    Регулировка напряжения в пределах -2х2,5% - +2х2,5%
    Диапазон номинальных мощностей
    - для трансформаторов серии ТМФ от 250 до 630 кВА
    - для трансформаторов серии ТМГФ от 250 до 1000 кВА
    Схемы и группы соединений обмоток Y/Yн-0; D/Yн-11; Y/Zн-11
    Рабочая частота 50 Гц

  • Конструкция

    Трансформатор состоит из:

    • бака с радиаторами;
    • крышки бака;
    • активной части.

    Бак снабжен пробкой для отбора проб и слива масла и пластиной для заземления трансформатора. Наружная поверхность бака окрашена атмосферостойкими серыми, светло-серыми или темно-серыми красками (возможно изменение тона окраски). Все уплотнения трансформатора выполнены из маслостойкой резины.
    Бак трансформатора состоит из:

    • стенок, выполненных из стального листа толщиной от 2,5 мм до 4 мм;
    • верхней рамы;
    • радиаторов;
    • дна с опорными лапами (швеллерами).

    На крышке трансформаторов ТМ и ТМГ установлены:

    • вводы ВН и НН;
    • привод переключателя;
    • петли для подъёма трансформатора;
    • предохранительный клапан (на трансформаторах типа ТМГФ);
    • мембранно-предохранительное устройство (на трансформаторах типа ТМГ(Ф)-400, 630кВА и на трансформаторах мощностью 1000кВА);
    • мановакуумметр (на трансформаторах типа ТМГ(Ф)-1000кВА);

    Активная часть трансформаторов ТМФ и ТМГФ - раскреплена в баке трансформатора. Активная часть состоит из магнитной системы, обмоток ВН и НН, нижних и верхних ярмовых прессующих балок, отводов ВН и НН, переключателя ответвлений обмотки ВН. Магнитная система плоская шихтованная, со ступенчатым сечением стержня, собрана из пластин холоднокатаной электротехнической стали. Обмотки многослойные цилиндрические выполнены из провода круглого или прямоугольного сечения с бумажной, эмалевой или стеклополиэфирной изоляцией. Обмотки могут изготавливаться из алюминиевых или медных обмоточных проводов.
    Переключатель ответвлений обмоток (ПБВ) реечный типа ПТР-5(6)-10/63-У1 или ПТР-5(6)-10/150-У1, обеспечивает регулирование напряжения обмотки ВН четырьмя ступенями по 2.5% при отключенном от сети трансформаторе.
    Вводы НН трансформаторов мощностью 400кВА и выше комплектуются контактными зажимами. Трансформаторы меньшей мощности комплектуются контактными зажимами по требованию заказчика. Материал контактного зажима - латунь. Трансформатор заполнен трансформаторным маслом, имеющим пробивное напряжение в стандартном разряднике не менее 40 кВ.

    Контрольно-измерительные приборы и сигнальная аппаратура

    Уровень масла в трансформаторах контролируется визуально по указателю уровня масла, который расположен на стенке бака. При наличии указателя предельного уровня масла, дополнительный контроль предельного нижнего уровня осуществляется визуально по наличию индикатора в стеклянной колбе. При наличии термоузла дополнительно осуществляется контроль температуры верхних слоев масла в баке трансформатора спиртовым термометром. Трансформаторы, мощностью 1000кВА, для измерения температуры верхних слоев масла в баке, снабжаются манометрическим электроконтактным термометром. Трансформаторы, укомплектованные сигнализирующими приборами, снабжаются клеммной коробкой предназначенной для подключения приборов к цепям сигнализации и защиты.
