НТМИ-6(10) кВ. Трансформаторы напряжения измерительные Код tr-18162

+

Трехфазные трансформаторы напряжения серии НТМИ изготавливаются для нужд народного хозяйства и предназначены для применения в электрических цепях переменного тока частотой 50Гц.

  • Описание

    Трансформаторы являются масштабными преобразователями и предназначены для выработки сигнала измерительной информации для электрических измерительных приборов и цепей защиты и сигнализации в сетях с изолированной нейтралью.

    Условия эксплуатации:

    • Трансформаторы предназначены для работы в закрытом помещении.
    • Высота над уровнем моря - не более 1000м.
    • Температура окружающей среды от - 45 °С до +40 °С.
    • Окружающая среда невзрывоопасная.
    • Необходимая защита от прикосновения, влагозащита и защита от перегрузки осуществляется установкой, в которую встраивается трансформатор.
  • Характеристики
    Вид трансформатора
    трехфазный измерительный
    Наименование параметра Норма
    НТМИ-6 У3 НТМИ-10 У3
    Номинальное напряжение обмоток, В:
    первичной
    вторичной
    дополнительной
    6000
    100
    100:3
    10000
    100
    100:3
    Номинальная мощность для классов точности, ВА:
    0,5
    1,0
    3,0
    75
    150
    300
    120
    200
    500
    Предельная мощность, ВА 630 1000
    Схема и группа соединения Ун/Ун/0-0

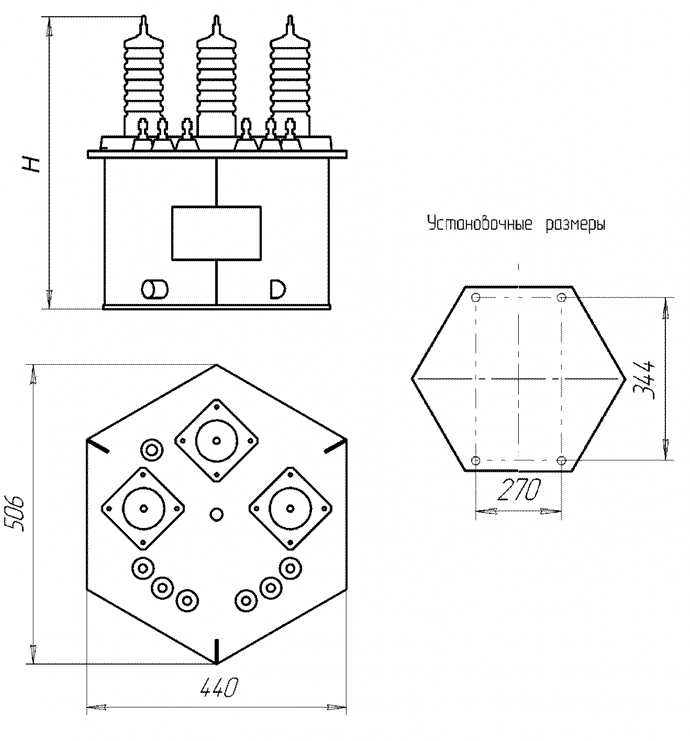

  • Конструкция
    Размеры Тип трансформатора
    НТМИ - 6 У3 НТМИ -10 У3
    Н, мм 370 510
    B, мм 145 200
    Масса, кг, не более 63 81
