Гидроагрегат ГА2 с радиально-осевой турбиной РО 100-40 Код mi-1837810

Гидроагрегат предназначен для установки в здании ГЭС.

Структура условного обозначения турбины РО Н-40:

РО - радиально-осевая турбина;

Н - максимальный напор, м;

40 - номинальный диаметр рабочего колеса, см.

Гидроагрегат включает следующие основные части (см.рис.):

- радиально-осевую турбину (1);

- генератор трехфазного переменного тока (2);

- аппаратуру автоматики (систему управления, возбуждения и т.п.)Зависит от типа и параметров генератора. (3);

- колено (5);

- диффузор(6).

Условия эксплуатации:

- температура воздуха, 0С +5 - +40;

- высота над уровнем моря, м до1000; При установке агрегата на высоте более 1000 м максимальная мощность должна быть ограничена.

- относительная влажность воздуха при t=25 0С, % не более 80.

Показатели надежности и ремонтопригодности:

турбина

- полный срок службы, лет 40;

- срок службы между капремонтами, лет 4,5;

генератор

- полный срок службы, лет не менее 20;

- ресурс до первого капремонта, час не менее 70тыс.

Гарантийный срок работы гидроагрегата - 1год со дня ввода в эксплуатацию, но не более 1,5 лет со дня отгрузки при условии соблюдения правил транспортировки, хранения и эксплуатации.

Комплектность поставки

В комплект поставки оборудования входят: турбина гидравлическая, генератор со шкафами ввода и возбуждения, шкаф системы управления, колено и диффузор, запасные части. Форма и размеры колена и диффузора в соответствии с требованиями Заказчика.

В комплект документации входят: инструкция по монтажу и руководство по эксплуатации гидроагрегата, программа приемосдаточных испытаний, установочный и фундаментный чертежи; техническое описание и сборочный чертеж турбины гидравлической; техническое описание и инструкция по эксплуатации системы управления.

Формулировка заказа

В заказе необходимо указать: наи­ме­но­вание гидроагрегата и пара­мет­ры водотока на котором предпо­ла­гает­ся установить обору­до­ва­ние.

Пример: гидроагрегат ГА2, напор 35 м, расход 0.4 м 3/с.

Гидротурбина служит приводом генератора. Гидротурбина радиально-осевая, горизонтальная состоит из статорной части, включающей спиральную камеру, камеру рабочего колеса, колено и диффузор отсасывающей трубы, аппарат направляющий, и роторной части, содержащей подшипниковый узел с рабочим колесом и валом. Направляющий аппарат регулируемый с одновременным поворотом всех лопаток.

Крутящий момент от ротора турбины через втулочно-пальцевую муфту передается на ротор генератора.

Генератор предназначен для выработки трехфазного переменного тока.

Система управления обеспечивает пуск и останов гидроагрегата по командам оператора, автоматическую синхронизацию генератора при подключении к энергосистеме, контроль режимов работы гидроагрегата, аварийную остановку.

Для соединения с подводящим трубопроводом гидротурбина РО55-40 снабжается переходником.

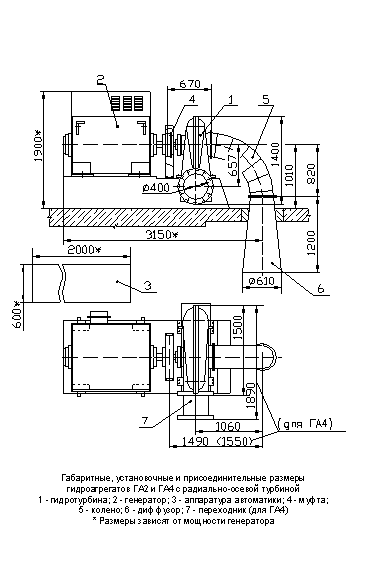

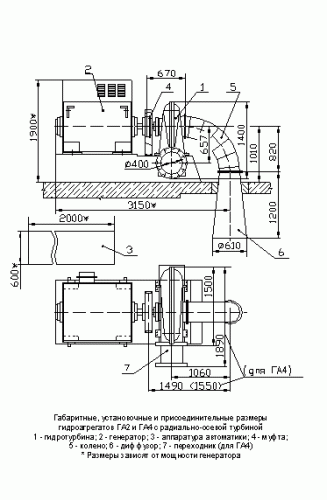

Габаритные, установочные и присоединительные размеры указаны на рисунке.
