Микрогидроэлектростанция мощностью 15 кВт (МикроГЭС15Пр) Код mi-1837814

+

Микрогидроэлектростанция (МикроГЭС) предназначена для обеспечения электрической энергией изолированного от энергетической системы потребителя.

  • Описание

    Условия эксплуатации:

    - температура воздуха, 0С

    - в месте расположения энергоблока от -10 до +40;

    - в месте расположения электрических шкафов от 0 до +40;

    - высота над уровнем моря, м до 1000; (При установке МикроГЭС на высоте более 1000м максимальная мощность должна быть ограничена )

    - относительная влажность воздуха в месте расположения электрических шкафов не более 98% при t =+ 250 С.

    Гарантийный срок эксплуатации МикроГЭС 1 год со дня ее начала, но не более 1,5 лет со дня отгрузки при условии проведения шеф-монтажных и пуско-наладочных работ с участием специалистов фирмы и соблюдения правил транспортировки, хранения и эксплуатации.

    Комплектность поставки МикроГЭС

    Таблица 1

    Наименование

    Масса, кг

    Энергоблок

    180

    Блок балластной нагрузки ББН15

    70

    Устройство автоматического регулирования УАР15М/400

    70

    Водозаборное устройство

    35

    Требования к установке

    Для работы МикроГЭС обязательным условием является наличие напора (разницы уровней) воды (см.рисунке 2).

    Напор может быть получен за счет разницы отметок уровней воды между:

    - двумя реками;

    - озером и рекой;

    - на одной реке, за счет спрямления излучины.

    Получение напора возможно также при сооружении плотины.

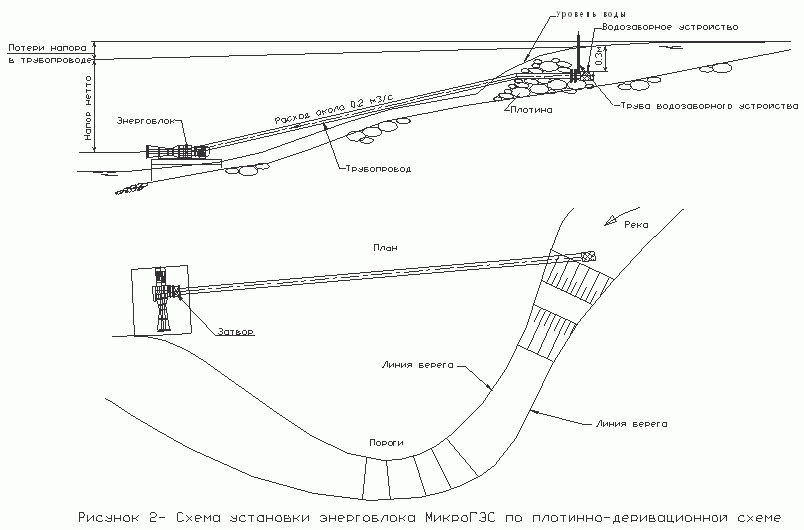

    На рис.2 показана установка МикроГЭС по плотинно-деривационной схеме. Для создания напора на турбине вдоль реки, имеющей большой уклон и пороги, прокладывается деривационный трубопровод. Для увеличения напора отсыпана небольшая каменно-набросная плотина.

    Трубопровод должен обеспечивать подвод воды к энергоблоку с минимальными потерями напора. Длина трубопровода определяется местными условиями.

    Перед энергоблоком на трубопроводе должен быть установлен затвор/задвижка, необходимый для пуска и останова МикроГЭС.

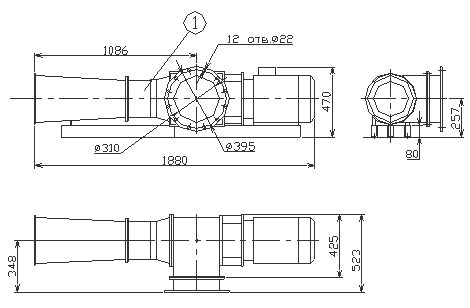

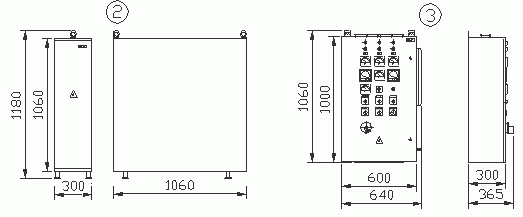

    Габаритные, установочные и присоединительные размеры Микро ГЭС 10Пр.
    1 - энергоблок,
    2 - блок балластной нагрузки ББН,
    3 - устройство автоматического регулирования УАР
  • Характеристики

    Параметр

    МикроГЭС 15Пр

    Напор (нетто), м

    1,75-3,5

    3,5-7

    Расход воды, м3

    0,1-0,2

    0,15-0,3

    Вырабатываемая мощность, кВт

    до 5,0

    до 15

    Частота вращения, об/мин

    1000

    1500

    Напряжение, В

    400(+25 -50)

    Частота тока, Гц

    50 ± 2

    Диаметр рабочего колеса, мм

    235

    Диаметр подводящего трубопровода, мм

    300

    Требования к сети и нагрузке потребителя (нагрузка дана в процентах от фактически получаемой на микроГЭС):

    - характеристика сети потребителя локальная, четырехпроводная, 3-х фазная;

    - двигательная нагрузка ограничена;

    - мощность каждого двигателя, % не более 10;

    -суммарная мощность двигателей при установке дополнительных компенсирующих конденсаторов, % не более 30.

  • Конструкция

    Энергоблок предназначен для выработки электроэнергии и состоит из гидравлической турбины и асинх­рон­ного двигателя, используемого в качестве генератора.

    Блок балластной нагрузки

    предназначен для поглощения избыточной активной мощности МикроГЭС. ББН представляет собой шкаф внутри которого расположены термоэлектрические нагреватели.

    Устройство автоматического регулирования предназначено для управ­ле­ния и защиты энергоблока. Оно обеспечивает возбуждение асинхронного генератора и автоматическое регулирование вырабатываемого им напряжения и частоты. УАР обеспечивает защиту от перегрузки, перенапряжения и короткого замыкания

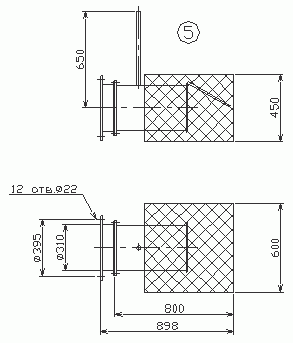

    Устройство водозаборное выполнено в виде сетчатого короба, внутри которого расположен водозаборный патрубок с запорным органом. Водозаборное устройство предназначено для предотвращения попадания в энергоблок плавающего мусора.

    Габаритные, установочные и присоединительные размеры указаны на рисунке
