Гидроагрегат ГА8 и ГА8М с пропеллерной турбиной Код mi-183787

Гидроагрегат предназначен для установки в здании ГЭС.

Структура условного обозначения турбины ПрН-Д:

Пр - пропеллерная турбина;

Н - максимальный напор, м;

Д - номинальный диаметр рабочего колеса, см.

Гидроагрегат включает следующие основные части (см.рис.):

- пропеллерную гидротурбину (1);

- противоразгонное устройство с трубопроводом (2);

- генератор трехфазного переменного тока (3);

- аппаратуру автоматики (система управления, возбуждения и т.п.) (4). Зависит от типа и параметров генератора.

2 При установке агрегата на высоте более 1000 м максимальная мощность должна быть ограничена.

Условия эксплуатации:

- температура воздуха,0С +5 - +40;
- высота над уровнем моря, м до1000; (При установке агрегата на высоте более 1000 м максимальная мощность должна быть ограничена.)
- относительная влажность воздуха при t=25 0С, % не более 80.

Показатели надежности и ремонтопригодности:

турбина
- полный срок службы, лет 40;
- срок службы между капремонтами, лет 4,5;

генератор
- полный срок службы, лет не менее 20;
- ресурс до первого капремонта, час не менее 70тыс.

Гарантийный срок работы гидроагрегата - 1год со дня ввода в эксплуатацию, но не более 1,5 лет со дня отгрузки при условии соблюдения правил транспортировки, хранения и эксплуатации.

Комплектность поставки

В комплект поставки оборудования входят: турбина гидравлическая, устройство противора­гонное, трубопровод устройства противоразгонного, муфты, генератор со шкафами ввода и возбуждения, шкаф системы управления, запасные части, приспособления для монтажа и инструмент. Возможна комплектация турбины коленом, переходником, диффузором формы и размеров согласно требованию Заказчика.

В комплект документации входят: инструкция по монтажу и руководство по эксплуатации гидроагрегата; программа приемо-сдаточных испытаний, установочный и фундаментный чертежи техническое описание и сборочный чертеж турбины гидравлической, устройства противоразгонного, трубопровода устройства противоразгонного; техническое описание и инструкция по эксплуатации системы управления.

Формулировка заказа

В заказе необходимо указать: наименование гидроагрегата и параметры водотока на котором предполагается установить оборудование.

Пример: гидроагрегат ГА8, напор 11 м, расход 3 м 3/с.

Гидротурбина служит приводом генератора. Гидротурбина пропеллерная состоит из статорной и роторной частей. Статорная часть содержит сварную спиральную камеру, камеру рабочего колеса и направляющий аппарат. Роторная часть содержит рабочее колесо, подшипниковый узел и вал. Перестановка лопастей рабочего колеса осуществляется на остановленной турбине. Аппарат направляющий регулируемый с одновременным поворотом всех лопаток.

Устройство противоразгонное с трубопроводом предназначены для ограничения частоты вращения ротора генератора при возникновении аварийных ситуаций. В устройстве используется эффект гидравлического трения, возникающего между подвижными и неподвижными дисками, расположенными в заполненной водой полости устройства и закрепленными, соответственно, на его роторе и корпусе.

Генератор предназначен для выработки трехфазного пер­менного тока.

Компоненты агрегата соединены друг с другом с помощью упругих втулочно- пальцевых муфт.

Система управления обеспечивает пуск и останов гидроагрегата по командам оператора, автоматическую синхронизацию генератора при подключении к энергосистеме, контроль режимов работы гидроагрегата, аварийную остановку.

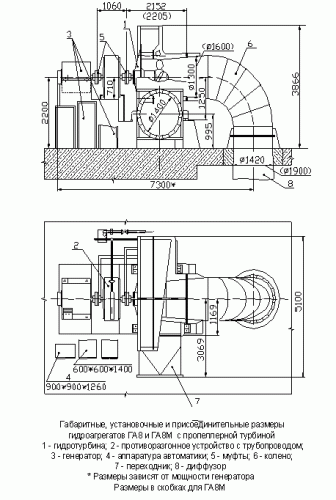

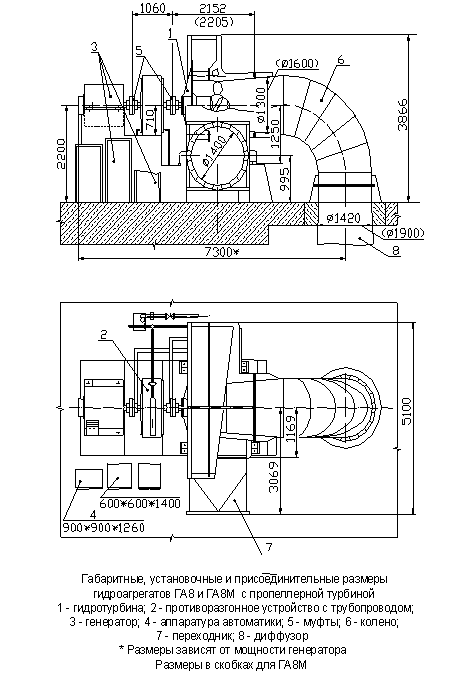

Габаритные, установочные и присоединительные размеры указаны на рисунке.
