Гидроагрегат ГА5 с ковшовой турбиной К250-100 Код mi-183788

Гидроагрегат предназначен для преобразования гидравлической энергии в электрическую и последующей выдачи мощности в энергосистему.

Гидроагрегат предназначен для уста­новки в зда­нии ГЭС.

Структура условного обозначения турбины К250-100:

К - ковшовая турбина;

250 - максимальный напор, м;

100 - номинальный диаметр рабочего колеса, см.

Гидроагрегат включает следующие основные части (см.рис.):

- ковшовую турбину (1);

- генератор трехфазного переменного тока (2);

- аппаратуру автоматики (систему управления, возбуждения и т.п.) (3).

Зависит от типа и параметров генератора.

Условия эксплуатации:

- температура воздуха, 0С +5 - +40;

- высота над уровнем моря, м до1000; При установке агрегата на высоте более 1000 м максимальная мощность должна быть ограничена.

- относительная влажность воздуха при t=25 0С, % не более 80.

Показатели надежности и ремонтопригодности:

турбина

- полный срок службы, лет 40;

- срок службы между капремонтами, лет 4,5;

генератор

- полный срок службы, лет не менее 20;

- ресурс до первого капремонта, час не менее 70тыс.

Гарантийный срок работы гидроагрегата - 1год со дня ввода в эксплуатацию, но не более 1,5 лет со дня отгрузки при условии соблюдения правил транспортировки, хранения и эксплуатации.

Комплектность поставки

В комплект поставки оборудования входят: турбина гидравлическая, генератор со шкафами ввода и возбуждения, шкаф системы управления, запасные части.

В комплект документации входят: инструкция по монтажу и руководство по эксплуатации гидроагрегата, программа приемо-сдаточных испытаний, установочный и фундаментный чертежи; техническое описание и сборочный чертеж турбины гидравлической; техническое описание и инструкция по эксплуатации системы управления.

Формулировка заказа

В заказе необходимо указать: наиме­нование гидроагрегата и пара­мет­ры водотока на котором предпо­ла­гает­ся установить обору­до­ва­ние.

Пример: гидроагрегат ГА5, напор 170м, расход 0.2 м 3/с.

Напор (нетто), м 150-250;
Расход воды, м ³ /сек 0,17-0,32;
Мощность, кВт 145-650;
Частота вращения, об/мин 500, 600;
Номинальное напряжение,В 400; 6000;
Частота тока, Гц 50;
Диаметр рабочего колеса, мм 1000;
Направление вращения левое;
Количество сопел, шт 2
Диаметр сопла, мм 70;

Устройство противоразгонное отсекатель;
Масса, кг
- гидротурбины 1950;
- генератора 1 2500-3900;
- аппаратуры автоматики:
- шкафа системы управления 150;
- устройства возбуждения 160;
- шкафа генераторного ввода 260.

Гидротурбина служит приводом генератора. Гидротурбина горизонтальная состоит из статорной части, содержащей кожух турбины и водовод с закрепленными на нем двумя регулируемыми соплами и роторной, состоящей из вала с рабочим колесом, установленного в подшипниковых узлах, размещенных на кожухе.

Вода из верхнего бьефа по трубопроводу поступает к водоподводу турбины, далее через сопла на ковши и приводит во вращение ротор гидротурбины. Защи­та гидротурбины от разгона осуществляется с помощью отсекателей, направляющих струю воды, выходящую из сопла, мимо рабочего колеса.

Крутящий момент от ротора турбины через втулочно-пальцевую муфту передается на ротор генератора.

Генератор предназначен для выработки трехфа­ного переменного тока.

Система управления обеспечивает пуск и останов гидроагрегата по командам оператора, автоматическую синхронизацию генератора при подключении к энергосистеме, контроль режимов работы гидроагрегата, аварийную остановку.

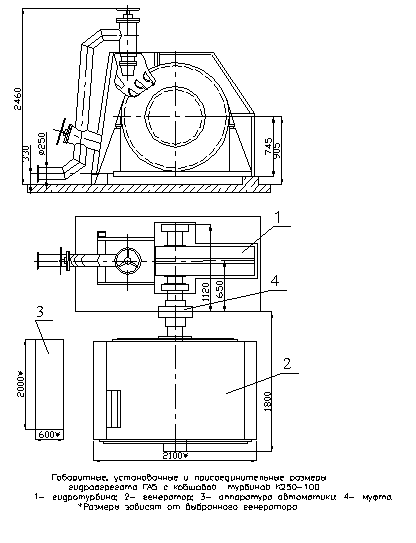

Габаритные, установочные и присоединительные размеры указаны на рисунке.
