Гидроагрегат ГА4 с радиально-осевой турбиной РО 55-40 Код mi-183789

+

Гидроагрегат предназначен для преобразования гидравлической энергии в электрическую и последующей выдачи мощности в энергосистему.

  • Описание

    Гидроагрегат предназначен для установки в здании ГЭС.

    Структура условного обозначения турбины РО Н-40:

    РО - радиально-осевая турбина;

    Н - максимальный напор, м;

    40 - номинальный диаметр рабочего колеса, см.

    Гидроагрегат включает следующие основные части (см.рис.):

    - радиально-осевую турбину (1);

    - генератор трехфазного переменного тока (2);

    - аппаратуру автоматики (систему управления, возбуждения и т.п.)Зависит от типа и параметров генератора. (3);

    - колено (5);

    - диффузор(6).

    Условия эксплуатации:

    - температура воздуха, 0С +5 - +40;

    - высота над уровнем моря, м до1000; При установке агрегата на высоте более 1000 м максимальная мощность должна быть ограничена.

    - относительная влажность воздуха при t=25 0С, % не более 80.

    Показатели надежности и ремонтопригодности:

    турбина

    - полный срок службы, лет 40;

    - срок службы между капремонтами, лет 4,5;

    генератор

    - полный срок службы, лет не менее 20;

    - ресурс до первого капремонта, час не менее 70тыс.

    Гарантийный срок работы гидроагрегата - 1год со дня ввода в эксплуатацию, но не более 1,5 лет со дня отгрузки при условии соблюдения правил транспортировки, хранения и эксплуатации.

    Комплектность поставки

    В комплект поставки оборудования входят: турбина гидравлическая, генератор со шкафами ввода и возбуждения, шкаф системы управления, колено и диффузор, запасные части. Форма и размеры колена и диффузора в соответствии с требованиями Заказчика.

    В комплект документации входят: инструкция по монтажу и руководство по эксплуатации гидроагрегата, программа приемосдаточных испытаний, установочный и фундаментный чертежи; техническое описание и сборочный чертеж турбины гидравлической; техническое описание и инструкция по эксплуатации системы управления.

    Формулировка заказа

    В заказе необходимо указать: наи­ме­но­вание гидроагрегата и пара­мет­ры водотока на котором предпо­ла­гает­ся установить обору­до­ва­ние.

    Пример: гидроагрегат ГА2, напор 35 м, расход 0.4 м 3/с.

  • Характеристики

    Агрегат

    ГА2

    Турбина

    РО55-40

    Напор (нетто), м

    25-55

    Расход воды, м3/сек

    0.4-1.3

    Мощность, кВт

    70-550

    Частота вращения, об/мин

    1000

    Номинальное напряжение 1,В

    400; 6000

    Частота тока, Гц

    50

    Диаметр рабочего колеса, мм

    400

    Направление вращения

    правое

    Масса, кг

    - гидротурбины

    1800

    - генератора

    1500-2400

    - системы автоматики:



    -шкафа системы управления

    150

    -устройства возбуждения

    160

    -шкафа генераторного ввода

    260

  • Конструкция

    Гидротурбина служит приводом генератора. Гидротурбина радиально-осевая, горизонтальная состоит из статорной части, включающей спиральную камеру, камеру рабочего колеса, колено и диффузор отсасывающей трубы, аппарат направляющий, и роторной части, содержащей подшипниковый узел с рабочим колесом и валом. Направляющий аппарат регулируемый с одновременным поворотом всех лопаток.

    Крутящий момент от ротора турбины через втулочно-пальцевую муфту передается на ротор генератора.

    Генератор предназначен для выработки трехфазного переменного тока.

    Система управления обеспечивает пуск и останов гидроагрегата по командам оператора, автоматическую синхронизацию генератора при подключении к энергосистеме, контроль режимов работы гидроагрегата, аварийную остановку.

    Для соединения с подводящим трубопроводом гидротурбина РО55-40 снабжается переходником.

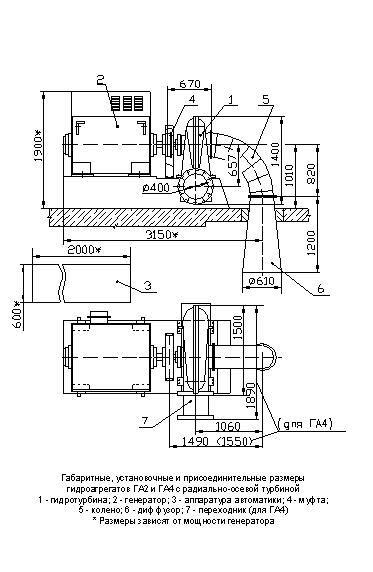

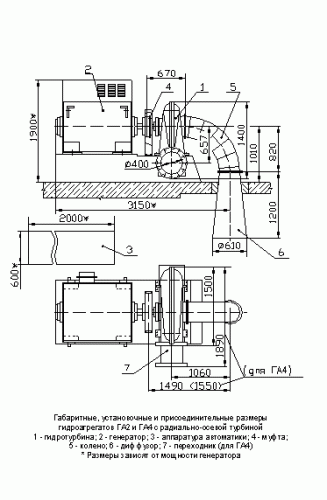

    Габаритные, установочные и присоединительные размеры указаны на рисунке.
