Гидроагрегат ГА11 с радиально-осевой турбиной РО 160-78 Код mi-183784

Гидроагрегат предназначен для установки в здании ГЭС.

Структура условного обозначения турбины РО160-78:

РО - радиально-осевая турбина;

160 - максимальный напор, м;

78 - номинальный диаметр рабочего колеса, см.

Гидроагрегат включает следующие основные части (см.рис.):

- радиально-осевую турбину (1);

- генератор трехфазного переменного тока (2);

- аппаратуру автоматики (систему управления, возбуждения и т.п.)Зависит от типа и параметров генератора. (3).

Условия эксплуатации:

- температура воздуха, 0С +5 - +40;

- высота над уровнем моря, м до1000; При установке агрегата на высоте более 1000 м максимальная мощность должна быть ограничена.

- относительная влажность воздуха при t=25 0С, % не более 80.

Показатели надежности и ремонтопригодности:

турбина:

- полный срок службы, лет 40;

- срок службы между капремонтами, лет 4,5;

генератор:

- полный срок службы, лет не менее 20;

- ресурс до первого капремонта, час не менее 70тыс.

Гарантийный срок работы гидроагрега­та - 1год со дня ввода в эксплуатацию, но не более 1,5 лет со дня отгрузки при условии соблюдения правил транс­пор­ти­ровки, хранения и эксплуатации.

Напор (нетто), м 100 - 160;

Расход воды, м 3 /сек 1,5 - 4;

Мощность, кВт 1250 - 5600;

Частота вращения, об/мин 1000;

Номинальное напряжение 1, кВ 6, 10;

Частота тока, Гц 50;

Диаметр рабочего колеса, мм 780;

Масса, кг:

- гидротурбины 4400;

- генератора 1 5000 - 28000;

- аппаратуры автоматики:

- шкафа системы управления 150;

- устройства возбуждения 160.

Гидротурбина служит приводом генератора. Гидротурбина горизонтальная состоит из статорной части, содержащей спиральную камеру, выполненную за одно целое со статором, камеру рабочего колеса и аппарат направляющий, и роторной части, содержащей подшипниковый узел с рабочим колесом и валом. Направляющий аппарат регулируемый с одновременным поворотом всех лопаток.

Крутящий момент от ротора турбины через втулочно-пальцевую муфту передается на ротор генератора.

Генератор предназначен для выработки трехфазного переменного тока.

Система управления обеспечивает пуск и останов гидроагрегата по командам оператора, автоматическую синхронизацию генератора при подключении к энергосистеме, контроль режимов работы гидроагрегата, аварийную остановку.

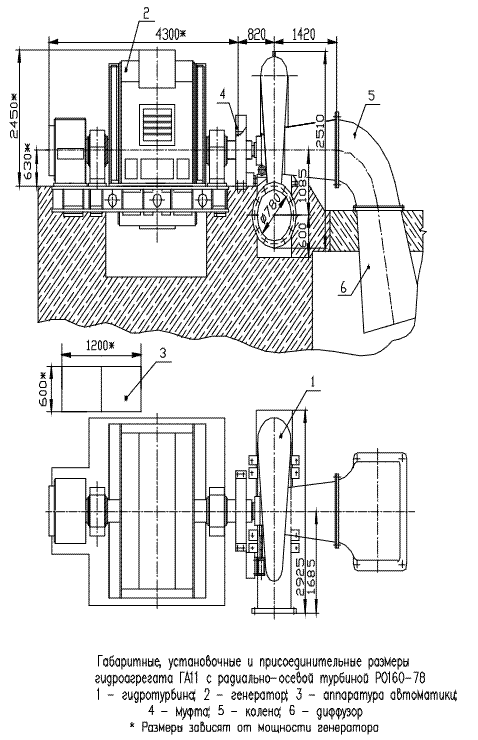

Габаритные, установочные и присоединительные размеры указаны на рисунке.
