Гидроагрегат ГА10 с ковшовой турбиной Код mi-183785

Гидроагрегат предназначен для установки в здании ГЭС.

Структура условного обозначения турбины К450-Д:

К - ковшовая турбина;

450 - максимальный напор, м;

Д - номинальный диаметр рабочего колеса, см.

Гидроагрегат включает следующие основные части (см.рис.):

- ковшовую турбину (1);

- генератор трехфазного переменного тока (2);

- аппаратуру автоматики (систему управления, возбуждения и т.п.)Зависит от типа и параметров генератора. (3).

Условия эксплуатации:

- температура воздуха, 0С +5 - +40;

- высота над уровнем моря, м до1000; при установке агрегата на высоте более 1000 м максимальная мощность должна быть ограничена.

- относительная влажность

воздуха при t=250С, % не более 80.

Показатели надежности и ремонтопригодности:

турбина:

- полный срок службы, лет 40;

- срок службы между капремонтами, лет 4,5;

генератор:

- полный срок службы, лет не менее 20;

- ресурс до первого капремонта, час не менее 70тыс.

Гарантийный срок работы гидроагрегата - 1год со дня ввода в эксплуатацию, но не более 1,5 лет со дня отгрузки при условии соблюдения правил транспортировки, хранения и эксплуатации.

Комплектность поставки

В комплект поставки оборудования входят: турбина гидравлическая, генератор со шкафами ввода и возбуждения, шкаф системы управления, запасные части.

В комплект документации входят: инструкция по монтажу и руководство по эксплуатации гидроагрегата, программа приемо-сдаточных испытаний, установочный и фундаментный чертежи; техническое описание и сборочный чертеж турбины гидравлической; техническое описание и инструкция по эксплуатации системы управления.

Формулировка заказа

В заказе необходимо указать: наименование гидроагрегата и параметры водотока на котором предполагается установить оборудование.

Пример: гидроагрегат ГА10, напор 300м, расход 0.35 м 3/с.

Гидротурбина служит приводом генератора. Гидротурбина горизонтальная состоит из статорной части, содержащей кожух турбины и водовод с закрепленными на нем двумя регулируемыми соплами и роторной, содержащей вал с рабочим колесом, установленный в подшипниковых узлах, размещенных на кожухе.

Вода из верхнего бьефа по трубопроводу подается к турбине.

Пройдя через сопла вода попадает на ковши и приводит во вращение ротор гидротурбины. Защита гидротурбины от разгона осуществляется с помощью отсекателей, направляющих струю воды, выходящую из сопла, мимо рабочего колеса.

Крутящий момент от ротора турбины через втулочно-пальцевую муфту передается на ротор генератора.

Генератор предназначен для выработки трехфазного переменного тока.

Система управления обеспечивает пуск и останов гидроагрегата по командам оператора, автоматическую синхронизацию генератора при подключении к энергосистеме, контроль режимов работы гидроагрегата, аварийную остановку.

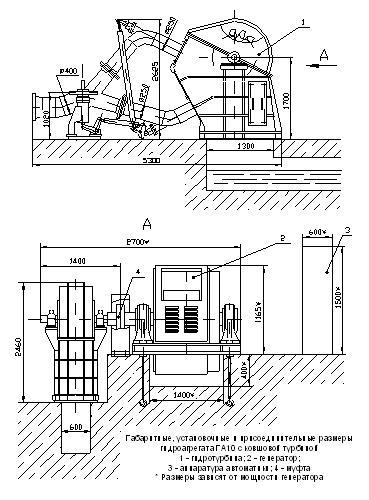

Габаритные, установочные и присоединительные размеры указаны на рисунке.
