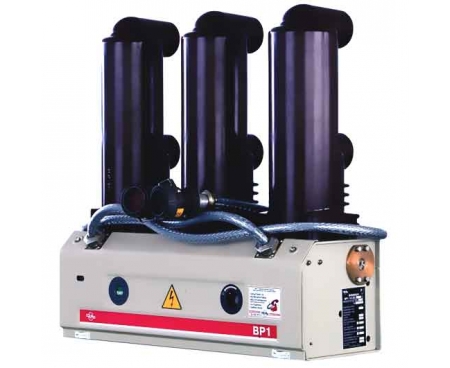

Вакуумные выключатели серии ВР1 Код va-18322

Выключатели ВР1 широко используются для реставрации ячеек КРУ, с отработавшими свой ресурс коммутационными аппаратами. Вакуумные выключатели ВР1 могут эксплуатироваться в условиях умеренного или тропического климата (климатическое исполнение и категория размещения У2 и Т3 в соответствии с ГОСТ 15150). В зависимости от номинального тока и климатического исполнения, выключатели ВР1 выпускаются в четырех основных типоисполнениях (два для умеренного климата и два - для тропического), а с учетом вариантов принципиальной электрической схемы и наличия цепей защиты, серия ВР1 насчитывает всего сорок типоисполнений.

Вакуумные выключатели ВР1 соответствуют требованиям ГОСТ 687, ГОСТ 18397 и ТУ У 22588376.008-98 и производятся в условиях, контролируемых системой менеджмента качества, функционирующей в соответствии с требованиями ISO 9001.

Срок эксплуатации выключателей до списания - не менее 25 лет.

• номинальное напряжение - 10 кВ
• наибольшее рабочее напряжение - 12 кВ
• номинальный ток - 630; 1 000 А
• номинальный ток отключения - 20 кА
• ток электродинамической стойкости - 51 кА
• ток термической стойкости (в течение 3 с) - 20 кА
• полное время отключения - не более 0,057 с
• собственное время включения - не более 0,090 с
• собственное время отключения - не более 0,028-0,042 с
• механический ресурс - 100 000 циклов
• коммутационный ресурс при номинальном токе - 50 000 циклов
• коммутационный ресурс при номинальном токе отключения - 100 отключений

• ширина - 564 мм
• глубина - 214 мм
• высота - 573 мм
