Ветроэлектрогенератор ВЭУ-3(6) Код ve-184141

+

Мощность номинальная, кВт 3
  • Описание

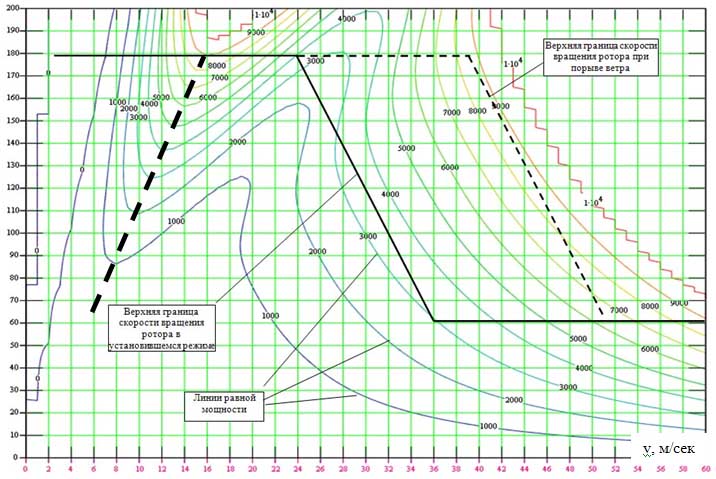

    ИЗОЛИНИИ ПОЛЯ МОЩНОСТИ ВЭУ в зависимости от СКОРОСТИ ВЕТРА и СКОРОСТИ ВРАЩЕНИЯ об/мин (без учета КПД электроприборов)

    ТАБЛИЦА МОЩНОСТИ ВЭУ в зависимости от СКОРОСТИ ВЕТРА (без учета КПД электроприборов)

    СКОРОСТЬ ВЕТРА, м/сек 3 4 5 6 7 8 9 10 11 12
    МГНОВЕННАЯ МОЩНОСТЬ, кВт 0.6 2 4 7 11 17 25 29 44 57
    ДНЕВНАЯ ВЫРАБОТКА, кВт-час 14 48 96 168 264 408 600 696 1056 1368
    МЕСЯЧНАЯ ВЫРАБОТКА, кВт-час 430 1440 2880 5040 7920 12240 18000 20880 31680 41040
    ГОДОВАЯ ВЫРАБОТКА, кВт-час 5180 17280 34560 60480 95040 146880 216000 250560 380160 492480

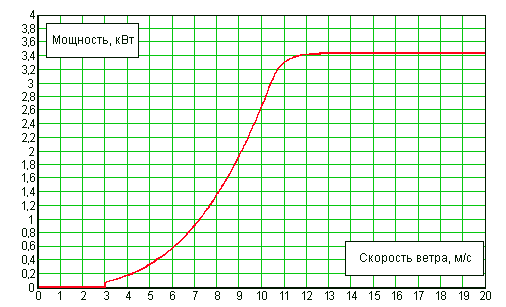

    График мощности ВЭУ-3(6) в зависимости от скорости ветра

    Изделие поставляется по местам в упаковке из дерева (для США поставки упаковки дерева запрещены согласно ввозным требованиям в связи с наличием в нем насекомых).

  • Характеристики
    Мощность номинальная, кВт
    3
    Мощность генератора номинальная 3 кВт
    Скорость ветра номинальная 11 м/с
    Коэффициент использования энергии ветра 45%
    Выходное напряжение ВЭУ 48 В пост.тока
    Выходное напряжение инвертора (квазисинусоида) 220 В перем.тока
    Номинальная частота инвертора 50 Гц

    Стартовая скорость ветра 1 м/сек
    Диапазон рабочих скоростей ветра 4.. .45 м/сек
    Максимальная допустимая скорость ветра 60 м/с
    Диапазон частоты вращения 60-200 об/мин
    Номинальная частота вращения 180 об/мин

    Количество лопастей 6
    Хорда лопасти (длина по горизонтальному разрезу) 400 мм
    Диаметр ротора (колеса) 3.4 м
    Высота ротора 3.8 м
    Ометаемая площадь 12.92 кв.м
    Высота мачты 8-20 м

    Диапазон рабочих температур воздуха -50. . . +60 0C
    Срок эксплуатации ВЭУ > 20 лет
    Период между тех.обслуживанием > 5 лет
  • Конструкция

    Масса и объем базовых комплектующих в упаковке (возможны изменения):

    КОМПОНЕНТ КОЛ-ВО КОЛ-ВО УПАКОВОК МАССА ОДНОЙ УПАКОВКИ, кг ОБЪЕМ ОДНОЙ УПАКОВКИ, м3 МАССА ОБЩАЯ, кг ОБЪЕМ ОБЩИЙ, м3
    Лопасти 6 2 40 0,5 х 0,8 х 2,2 = 0,9 80 1,8
    Ступица с генератором 1 1 210 0,9 х 0,9 х 1,2 = 1 210 1
    Аэродинамический тормоз 3 1 66 0,6 х 0,4 х 1,5 = 0,4 66 0,4
    Сегмент кольца среднего 3 1 47 0,4 х 1,1 х 1,7 = 0,8 47 0,8
    Стяжки 9 1 20 2,2 х 0,2 х 0,2 = 0,1 20 0,1
    Метизы, комплект 1 - 7 в ступице 7 -
    Контроллер (3 кВт) 1 1 5 0,3 х 0,4 х 0,5 = 0,06 5 0,06
    ИТОГО БАЗОВАЯ КОМПЛЕКТАЦИЯ         435 4,16

    Масса и объем опционных комплектующих в упаковке (возможны изменения):

    КОМПОНЕНТ КОЛ-ВО КОЛ-ВО УПАКОВОК МАССА ОДНОЙ УПАКОВКИ, кг ОБЪЕМ ОДНОЙ УПАКОВКИ, м3 МАССА ОБЩАЯ, кг ОБЪЕМ ОБЩИЙ, м3
    Сегмент мачты (12 м) 4 4 70 0,4 х 0,4 х 4,2 = 0,7 280 2,8
    Растяжки низ, верх 8 1 120 1,1 х 1,1 х 0,4 = 0,5 120 0,5
    Нижняя секция мачты 1 1 16 0,4 х 0,5 х 0,5 = 0,1 16 0,1
    Инвертор (1,5 кВт) 2 1 7 0,2 х 0,3 х 0,5 = 0,03 7 0,03
    ИТОГО ДОП. КОМПЛЕКТАЦИЯ         423 3,43
