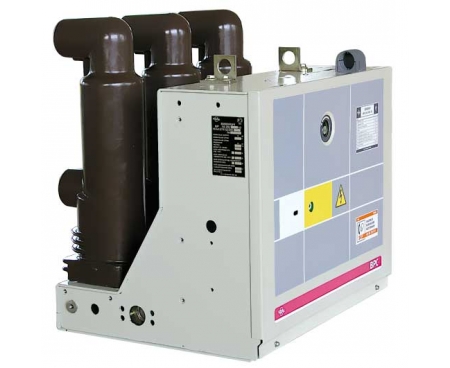

Вакуумные выключатели серии ВРС-10 Код va-18320

• Выключатели ВРС-6 с электромагнитным приводом, предназначены для работы в ячейках комплектных распределительных устройств (КРУ) внутренней установки с номинальным напряжением 6 кВ, в том числе и КРУ для устройств собственных нужд тепловых и атомных электростанций. Выключатели ВРС-6 применяются в КРУ серии КУ6С (в сейсмостойком или несейсмостойком исполнении), а так же могут использоваться в КРУ других производителей.
• Выключатели ВРС-10 предназначены для работы при номинальном напряжении 10 кВ во вновь устанавливаемых комплектных распределительных устройствах (КРУ) общепромышленного применения, как собственного производства - КРУ серии КУ10С, так и производства других КРУ-строительных заводов.

Типоисполнения выключателей

В зависимости от номинальных параметров серия вакуумных выключателей ВРС насчитывает более трех десятков типоисполнений, которые различаются:

• габаритными размерами рамы (для межполюсных расстояний 200 и 230 мм);
• типом полюса (зависит от параметров применяемой вакуумной камеры и имеют межконтактные расстояния 275 и 310 мм);
• наличием опор полюсов (для выключателей рассчитанных на ток электродинамической стойкости 128 кА);
• типом и мощностью унифицированного электромагнитного привода;
• вакуумные выключатели ВРС-10 на напряжение 10 кВ выпускаются как с электромагнитным, так и с пружинным приводом.

* выключатели расчитаны на номинальный ток 3 150 А при естественном охлаждении и на номинальный ток 4 000 А при принудительном охлождении, которое болжно включатся как только ток превысит 3 150 А.

Выключатели типа ВРС-10 с пружинным приводом состоят из рамы, на которой установлены три полюса. Полюса выключателей с пружинным и электромагнитным приводом идентичны. Внутри рамы размещен пружинный привод. На фасадной панели выключателя размещены механические кнопки включения и отключения, а также окно для рычага ручной заводки привода, окна указателя положения выключателя («ВКЛ», «ОТКЛ»), состояния привода («ЗАВЕДЕН», «НЕ ЗАВЕДЕН»), счетчика срабатываний. Пружинный привод вакуумных выключателей типа ВРС-10 является приводом независимого действия – он совершает включение выключателей энергией предварительно взведенной пружины включения. Пружина включения взводится автоматически при помощи мотор-редуктора, а также, при необходимости, вручную рукояткой ручной заводки.

Механизм блокировки обеспечивает невозможность:

• вкатывания включенного выключателя из разобщенного (контрольного) положения в рабочее в КРУ;
• выкатывания включенного выключателя из рабочего положения в разобщенное в КРУ;
• включения выключателя в промежуточном положении между разобщенным и рабочим в КРУ. Конструкция выключателей обеспечивает как механическую, так и электрическую блокировку.
