Выключатель Evolis применяется для защиты и управления распределительными и промышленными сетями среднего напряжения.

Это выключатель для установки в ячейках понижающих и распределительных подстанций, а также для замены отслуживших свой срок выключателей.

Он предназначен для защиты всевозможных объектов различных областей применения: кабелей, линий, двигателей, конденсаторов, трансформаторов, шинопроводов и т.д.

Сверхмощный и технически прогрессивный выключатель

Электрическая износостойкость

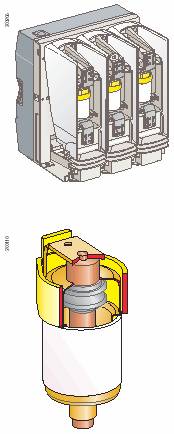

Особая форма рабочих контактов в вакуумных камерах выключателя и перемещение дуги в процессе ее гашения обеспечивают максимально возможную в данном типе выключателей «мягкость» гашения дуги даже при высоких значениях тока.

- Преимуществами данной технологии являются:

• компактность рабочих контактов и вакуумных камер;
• «мягкость» гашения дуги.

Evolis соответствует самому высокому классу электрической износостойкости (МЭК 62271=100: класс Е2).

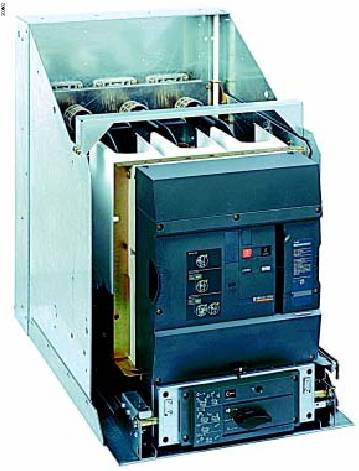

Комплектное исполнение: всесторонне испытанное устройство в сборе

 - По стандарту выключатель оборудован полным набором комплектующих для установки в качестве выкатного коммутационного аппарата в распределительных ячейках в металлическом корпусе.

Он легко встраивается в ячейку, требуется только механически закрепить его. В “Руководстве по установке” подробно описаны необходимые операции.

- Стандартный вариант поставки гарантирует высокую надежность выключателя, компоненты которого работают исключительно согласованно. Слабые места, такие, как, системы блокировки, диэлектрическая прочность, повышение температуры, тщательно проверялись во время разработки.

Выключатель всесторонне испытан производителем в соответствии со стандартами МЭК 60298, 62271-100 и ГОСТ-687.

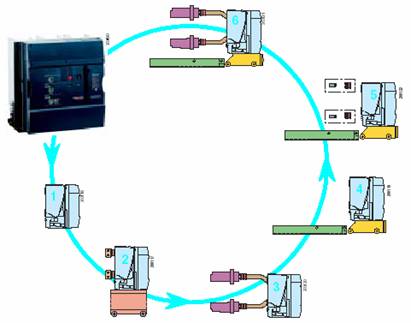

Стационарное исполнение с набором аксессуаров, поставляемых отдельно

 - Выключатель поставляется в самой простой конфигурации. Заказчик может приобрести дополнительные комплектующие в любом наборе, в соответствии с разнообразными требованиями.

- Стандартный вариант поставки предоставляет максимальные возможности для адаптации к существующим ячейкам или к действующим нормам эксплуатации:

• при модернизации: применяются стационарная и выкатная версии выключателя;
• в модульных ячейках и подстанциях: применяется стационарная версия выключателя;
• в ячееках КРУ: устанавливаются стационарная и выкатная версии выключателя.

- Производитель КРУ выбирает компоненты по своему усмотрению, в зависимости от требований конкретной задачи.

Разработайте Ваш собственный вариант

Соответствие общепринятым стандартам

Соответствие стандартам

- Соответствие стандартам гарантирует стабильное функционирование выключателя, является залогом основных качеств, которые поставщик обещает потребителю:

• надежность;
• безопасность.

Соответствие стандартам позволяет в полной мере соблюсти нормы эксплуатации, учитывая при этом особенности конкретной задачи.

На этапе проектирования Evolis прошел серию испытаний, в которых продемонстрировал отличные рабочие характеристики, намного превышающие требования стандартов.

- Типовые испытания:

• испытание прочности изоляции;
• испытание при повышении температуры;
• испытание отключающей способности;
• испытание термической стойкости;
• испытание механической стойкости;
• испытание коммутационной стойкости.

- Особые испытания:

• испытания старения;
• испытание транспортировки и хранения.

Соответствует стандартам:

МЭК 60694: общие нормы эксплуатации высоковольтных распределительных устройств и управляющего оборудования.

МЭК 60056: стандарт для высоковольтных автоматических выключателей переменного тока.

МЭК 60298: стандарт для распределительных устройств переменного тока в металлическом корпусе от 1 до 52 кВ.

ГОСТ 687: выключатели переменного тока на напряжение свыше 1000 В.

Примечание: за более подробной информацией обращайтесь на сайт МЭК: www.iec.ch.

Сертификация

- Сертификаты соответствия гарантируют, что оборудование:

• прошло типовые испытания как предписано стандартом EN 45001, проведенные независимой организацией в аккредитованной лаборатории;
• соответствует общепринятным международным стандартам;
• имеет сертификаты ГОСТ (соответствия и безопасности).

- Evolis прошел сертификацию в соответствии со стандартом EN 45001, которую провели аккредитованные организации=члены STL (Лига испытательных лабораторий).

Стандарты:

EN 45001: общие требования для лабораторий по тестированию и калибровке.

EN 450011: общие требования для систем сертификации корпусного оборудования.

- 3 варианта номинального напряжения:

• 6 кВ – индекс 7;
• 10 кВ – индекс 12;
• 17,5 кВ – индекс 17 (только по стандарту МЭК).

- 3 варианта номинального тока отключения:

• 25 кА – индекс Р1;
• 31,5 кА – индекс Р2;
• 40 кА – индекс Р3.

- 3 варианта номинального рабочего тока:

• 630, 1250, 2500 А.

Сверхмощный и технически прогрессивный выключатель

Электрическая износостойкость

Особая форма рабочих контактов в вакуумных камерах выключателя и перемещение дуги в процессе ее гашения обеспечивают максимально возможную в данном типе выключателей «мягкость» гашения дуги даже при высоких значениях тока.

- Преимуществами данной технологии являются:

• компактность рабочих контактов и вакуумных камер;
• «мягкость» гашения дуги.

Evolis соответствует самому высокому классу электрической износостойкости (МЭК 62271=100: класс Е2).

Механическая износостойкость

- Электромагнитное поле, генерируемое патентованным внешним витком, который окружает контактную зону. Это техническое решение имеет много преимуществ:

• упрощает и тем самым повышает надежность вакуумной камеры;
• сверхмощные контакты не деформируются при замыкании_размыкании;
• значительно снижается мощность приводного механизма.

- Впервые механизм управления от низковольтного выключателя встроен в выключатель среднего напряжения. Механизм управления Mastеrpact, применяемый в Evolis, обеспечивает выключателю Evolis преимущества, испытанные за 10 лет в сотнях и тысячах электроустановок.

Evolis соответствует самым высоким требованиям механической износостойкости (МЭК 62271=100: класс М2).

Система защиты

Блок защиты Sepam 1000 + серий 20, 40, 80 в сочетании с датчиками тока обеспечивает все необходимые функции защиты, измерения, контроля и управления.

- Высокие эксплуатационные характеристики и экономичность

Благодаря модульной конфигурации Sepam 1000 + серий 20, 40, 80 обеспечивает экономическую эффективность технических решений, адаптированных к каждому виду применения.

- Простота в эксплуатации и установке

• Все компоненты системы защиты имеют номера по каталогу и поставляются в оптимальные сроки.
• Функционирование системы защиты с выключателем Evolis, полностью испытано и сертифицировано.

- Возможности многофункционального цифрового блока

Sepam 1000 + серий 20, 40, 80 _ это не просто реле защиты, это многофункциональный блок, который обеспечивает:

• функции диагностики выключателя (количество коммутаций, время операций, время взвода, кумулятивное значение токов отключения);
• управление выключателем с любым типом расцепителя;
• дистанционное управление по сети Modbus.

Sepam 1000 + серий 20, 40, 80 соответствует требованиям, предъявляемым к низковольтному оборудованию стандартом МЭК 60044=8 (предварительная версия).

Комплектное исполнение

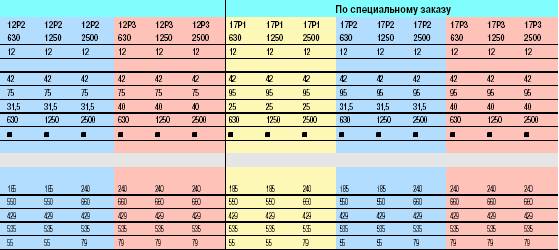

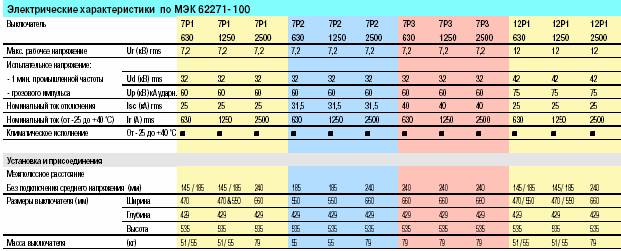

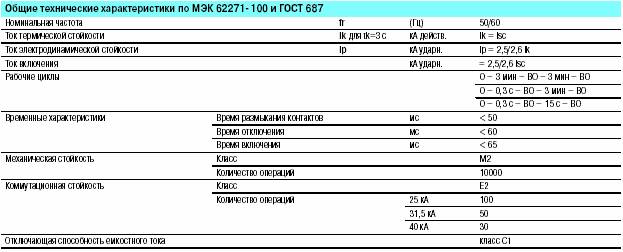

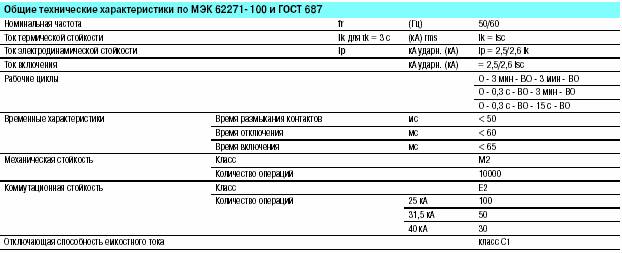

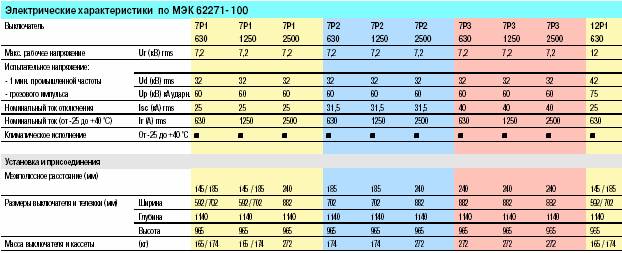

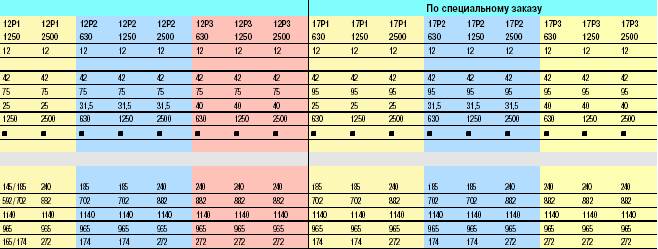

Таблицы эксплуатационных характеристик 7P1 630 ; 12P3 2500

Стационарное исполнение с набором аксессуаров

Таблицы эксплуатационных характеристик 7P1 630 ; 12P3 2500

Элементы управления выключателем

Цепь отключения

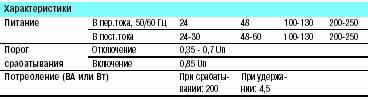

Расцепитель минимального напряжения мгновенного действия (MN)

Расцепитель минимального напряжения мгновенного действия вызывает мгновенное отключение выключателя, когда его напряжение питания падает ниже 35% номинального напряжения, отключение происходит даже при медленном и постепенном понижении напряжения.

Включение выключателя невозможно, если напряжения питания расцепителя превышает 70% номинального напряжения.

Включение разрешается, когда напряжение питания расцепителя достигнет величины 85% номинального значения. Включение невозможно, когда напряжение питания расцепителя падает ниже 35% номинального напряжения.

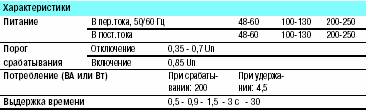

Реле времени для MN

Для предотвращения ложных отключений выключателя при кратковременных падениях напряжения действие расцепителя MN выполняется с выдержкой времени. Эта функция реализуется добавлением внешнего регулируемого реле времени в цепь расцепителя минимального напряжения MN.

Реле времени устанавливается вне выключателя, его действие может быть запрещено тумблером/кнопкой аварийного отключения для того, чтобы обеспечить мгновенное отключение выключателя.

Электромагнит отключения с минимальным потреблением энергии (MITOP)

Эта особая катушка отключения вызывает отключение выключателя. Она характеризуется низким потреблением энергии и является, по сути, реле прямого действия.

Любое отключение катушкой MITOP сигнализируется переключающими контактами “Сигнал аварийного отключения” (SDE). В состав MITOP входит катушка, обеспечивающая дистанционный взвод контактов SDE.

Примечание: при использовании MITOP необходимо настроить реле защиты так, чтобы обеспечить время срабатывания выключателя 45;50 мс.

Дистанционное управление

Принцип работы

- Дистанционное управление обеспечивает дистанционное отключение и включение выключателя.

- В случае повторяющихся команд на отключение и включение механизм дистанционного управления выполняет в стандартном варианте функцию защиты от многократного включения, блокируя аппарат в отключенном положении.

При этом команда на отключение всегда является приоритетной по отношению к команде на включение, выключатель перестает включаться и таким образом избегает многократного включения/ отключения:

• электромагниты включения и отключения могут разряжаться вхолостую, без перемещения главных контактов;
• взаимосвязь команд на отключение и включение, какой бы ни была их причина, в стандартном случае производится управляющим механизмом.

Состав

- Дистанционное управление состоит из следующих элементов:

• мотора;редуктора (МСН) с концевым контактом СН, который сигнализирует о взведенном положении механизма («Пружины взведены»);
• электромагнитов управления:
  • электромагнита включения (XF);
  • электромагнита отключения (МХ).

- Дополнительно дистанционное управление может также включать в себя:

• контакт «Готовность к включению» (PF);
• дополнительный блок из 4 контактов для сигнализации положений «Отключен/Включен».

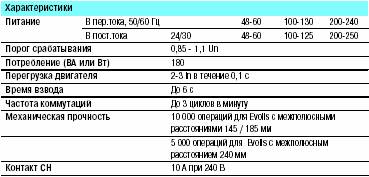

Мотор-редуктор (МСН)

Мотор;редуктор осуществляет автоматический взвод пружин накопления энергии с момента включения выключателя. Этот механизм обеспечивает выполнение повторного включения без выдержки времени после отключения. Рычаг взвода служит только в качестве аварийного управления в случае исчезновения напряжения в цепи управления.

Мотор;редуктор (МСН) в стандартном исполнении оснащается концевым контактом СН, который сигнализирует о взведенном положении механизма («Пружины взведены»).

Электромагниты управления (XF и MX)

Электромагнит включения (XF)

Предназначен для дистанционного включения выключателя при взведенном приводе.

Электромагнит отключения (МХ)

Предназначен для отключения выключателя без выдержки времени.

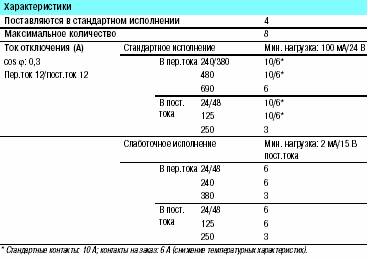

Блок_контакты сигнализации положений «Отключен/Включен» (OF)

Эти контакты сигнализируют об отключенном или включенном положении выключателя.

- Переключающие контакты поворотного типа с приводом непосредственно от механизма

выключателя.

- Сигнальные контакты предлагаются:

• в стандартном исполнении для применения в составе релейной защиты;
• в слаботочном исполнении для управления контроллерами или электронными цепями.

Эта версия совместима с блоком Sepam 1000+ серий 20, 40, 80.

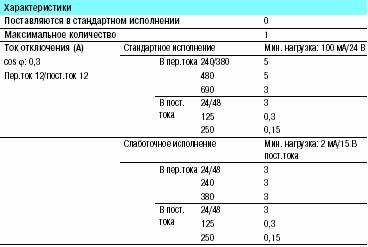

Контакт «Готовность к включению» (PF)

- Положение выключателя «Готовность к включению» сигнализируется механическим указателем с переключающим контактом PF.

- Этот сигнал свидетельствует об одновременном наличии следующих условий:

• выключатель отключен;
• пружины накопления энергии взведены;
• отсутствует постоянная команда на включение;
• отсутствует постоянная команда на отключение по причине:
  • управления защитным отключением ( 2$й МХ или MN);
  • блокировки аппарата ключом в отключенном положении.

Счетчик циклов коммутаций (CDM)

Показания счетчика циклов отображаются на передней панели выключателя.

Он показывает суммарное количество циклов В/О аппарата.

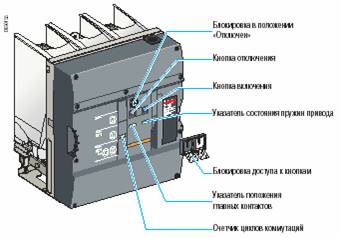

Блокировка/взаимоблокировка

Блокировка доступа к кнопкам

Доступ к кнопкам отключения и включения аппарата перекрывается прозрачными крышечками.

Данное устройство позволяет заблокировать независимо друг от друга кнопку отключения или кнопку включения.

- Блокировка осуществляется на выбор:

• двумя винтами;
• тремя навесными замками (замки не входят в комплект поставки);
• пломбировкой.

Блокировка выключателя в положении «Отключен»

- Выключатель блокируется в положении «Отключен» путем блокировки кнопки отключения в

нажатом положении:

• 1-3 навесными замками (замки не входят в комплект поставки);
• 1 или 2 разными встроенными замками (замки входят в комплект поставки).

- Встроенные замки с невыпадающим ключом, освобождающимся после запирания, типа Profalux

или Ronis, предлагются на заказ на выбор:

• 1 одинарный замок;
• 1 одинарный замок, установленный на аппарат + 1 аналогичный замок, поставляемый отдельно для обеспечения взаимной блокировки с другим аппаратом;
• 2 разных замка для двойной блокировки.

- Встроенные замки Profalux и Ronis взаимозаменяемы.

Взаимная блокировка дверцы ячейки и аппарата

- Данное устройство позволяет перемещать выключатель внутри отсека только при закрытой дверце ячейки.
