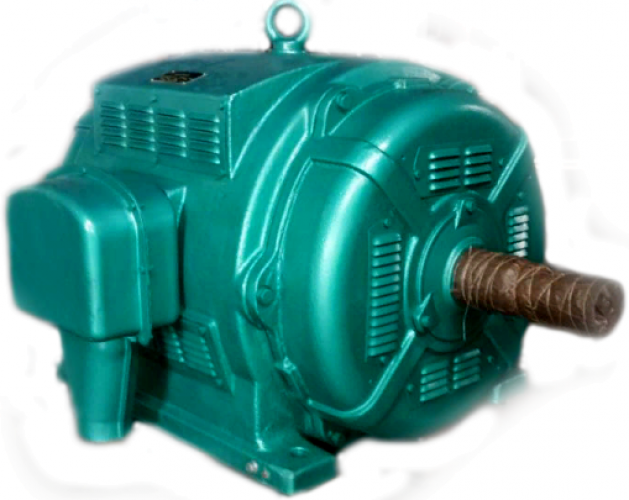

Электродвигатель переменного тока асинхронный А4-400 Код ed-18580

+

Электродвигатель переменного тока асинхронный А4-400-(4– число полюсов)

Число полюсов 4
Условное обозначение длины сердечника статора Y, X
Число оборотов в минуту (об/мин) 1500
Мощность номинальная, кВт 630, 500
Степень защиты IP23
Номинальное напряжение, кВ 10, 6
Тип А4-400
  • Описание

    Асинхронного электродвигателя переменного тока А4-400(Х, L)-4у3

    Трехфазный асинхронный электродвигатель А4-400(Х, L)-4у3 изготавливают для нужд народного хозяйства и для поставки на экспорт в страны с умеренным и тропическим климатом. Предназначен для привода различных механизмов: вентиляторов, дымососов, центробежных насосов и пр. в стационарных установках.

    Трехфазный асинхронный электродвигатель А4-400(Х, L)-4у3 также изготавливается в соответствии с требованиями нормативно–технической документации для АЭС.

    Конструкция асинхронного электродвигателя переменного тока А4-400(Х, L)-4у3

    Конструктивное исполнение и способ монтажа: IM 1001, 1002 (по ГОСТ 2479-79). По требованию заказчика изготавливаются двигатели с другим способом монтажа.

    Климатическое исполнение – умеренное, тропическое, общеклиматическое (У, Т, О) по ГОСТ 15150.

    Степень защиты от воздействия окружающей среды IP 23 по ГОСТ 17494-87.

    Степень защиты коробки выводов должна быть не ниже IP 54 по по ГОСТ 183-74.

    Режим работы – продолжительный S1 по ГОСТ 183-74. Класс безопасности – 3Н по НП–001 (для исполнения с приемкой «Росатом»).

    Категория сейсмостойкости – II по НП–031 (для исполнения с приемкой «Росатом»).

    Рассчетный уровень землетрясения – 9 баллов по шкале MSK–64 (для исполнения с приемкой «Росатом»).

    Вид тока – переменный трехфазный.

    Частота тока – 50 и 60 Гц.

    Напряжение – 6000В или 10000В. По требованию заказчика возможно изготовление двигателей с другим напряжением.

    Направление вращения – любое.

    Допускаемая высота эксплуатации* – 1000 м над уровнем моря.

    Группа условий эксплуатации – M1 по ГОСТ 17516.

    Способ охлаждения двигателей – IC01 по ГОСТ 20459.

    Класс нагревостойкости изоляции обмотки статора не ниже F по ГОСТ 8865. Уровень шума двигателей не должен превышать предельных значений по 1 классу ГОСТ 16372.

    *При установке двигателя свыше 1000 м номинальная мощность двигателя должна быть снижена согласно ТУ.

    Условные обозначения

    Асинхронного электродвигателя переменного тока А4-400(Х, L)-4у3

    где,

    А – двигатель асинхронный с короткозамкнутым ротором;

    4 – порядковый номер серии;

    355, 400 – высота оси вращения в мм;

    LK, L, X, Y – условное обозначение длины сердечника статора;

    4 – число полюсов;

    А – специальное исполнение с приемкой «Росатом»

    У, Т, 0 – климатическое исполнение по ГОСТ 15150-69

    – категория размещения по ГОСТ 15150-69

  • Характеристики
    Число полюсов
    4
    Условное обозначение длины сердечника статора
    Y, X
    Число оборотов в минуту (об/мин)
    1500
    Мощность номинальная, кВт
    630, 500
    Степень защиты
    IP23
    Номинальное напряжение, кВ
    10, 6
    Климатическое исполнение
    У3
    Тип
    А4-400

    Таблица 1

    Основные характеристики асинхронного электродвигателя переменного тока А4-400Х-4у3

    Тип двигателя N, U, В Частота I, А h, % n. об/мин М, кг IP
    кВт тока, Гц
    А4-400Х-4 500 6000 50,6 55 96,5 1500 2250 IP23

    Таблица 2

    Основные характеристики асинхронного электродвигателя переменного тока А4-400У-4у3

    Тип двигателя N, U, В Частота I, А h, % n. об/мин М, кг IP
    кВт тока, Гц
    A4-400Y-4 630 6000 50,6 70 97 1500 2000 IP23

    где,

    N – Мощность, кВт

    U – Напряжение, В

    I – Ток, А

    h – КПД, %

    n – Частота вращения, об/мин

    M – Масса, кг

    IP – Степень защиты ГОСТ 17494-87

  • Конструкция

    Рис. 1 Устройство асинхронного электродвигателя переменного тока А4-400Х-4у3

    Таблица 1

    Габаритные, установочные и присоединительные размеры асинхронного электродвигателя переменного тока А4-400Х-4у3

    IM 1001-1081 Исполнение Лапы

    Тип L, l1, l2, l3, l10, l11,  l30, l31, l33, b, b1, b2 b10,
    мм мм мм мм мм мм мм мм мм мм мм мм мм
    А4-400Х-4 1720 210 210 246 900 1100 1500 200 650 900 28 28 800

    Тип b20, b30, h, h1, h2, h5, h6, h31, h34, d1, d2, d10, -
    мм мм мм мм мм мм мм мм мм мм мм мм
    А4-400Х-4 520 1030 400 16 16 106 106 900 820 100 100 35 -



    Рис. 2 Габаритные, установочные и присоединительные размеры асинхронного электродвигателя переменного тока А4-400Х-4у3

    IM 1001-1081 Исполнение Лапы

    Рис. 3 Устройство асинхронного электродвигателя переменного тока А4-400У-4у3



    Таблица 2

    Габаритные, установочные и присоединительные размеры асинхронного электродвигателя переменного тока А4-400У-4у3

    IM 1001-1081 Исполнение Лапы

    Тип L, l1, l2, l3, l10, l11,  l30, l31, l33, b, b1, b2 b10,
    мм мм мм мм мм мм мм мм мм мм мм мм мм
    A4-400Y-4 1820 210 210 246 1000 1200 1600 200 700 900 28 28 800

    Тип b20, b30, h, h1, h2, h5, h6, h31, h34, d1, d2, d10, -
    мм мм мм мм мм мм мм мм мм мм мм мм
    A4-400Y-4 520 1030 400 16 16 106 106 900 820 100 100 35 -



    Рис. 4 Габаритные, установочные и присоединительные размеры асинхронного электродвигателя переменного тока А4-400У-4у3

    IM 1001-1081 Исполнение Лапы
