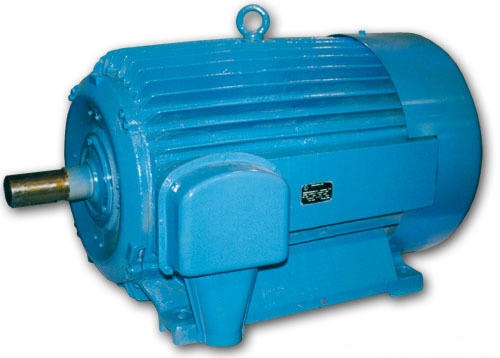

Электродвигатель переменного тока асинхронный АО2-91 Код ed-18502

+

Электродвигатель переменного тока асинхронный АО2-91-(2, 4, 6, 8, 10 – число полюсов)

Число оборотов в минуту (об/мин) 3000, 1500, 1000, 750, 600
Мощность номинальная, кВт 40, 30, 55, 75, 90
Степень защиты IP44
Номинальное напряжение, кВ 0.22/0.38
Тип АО2-91
  • Описание

    Асинхронного электродвигателя переменного тока АО2-91

    Трехфазный асинхронный электродвигатель  АО2-91 предназначен для привода различных механизмов в стационарных установках и для работы в качестве привода механизмов на судах неограниченного района плавания кроме аварийного оборудования.  Производится для нужд народного хозяйства, ВМФ России с морским и речным регистрами судоходства РФ.

    Трехфазный асинхронный электродвигатель АО2-91 также изготавливается  в соответствии с требованиями нормативно–технической документации для АЭС.

    Конструкция асинхронного электродвигателя переменного тока АО2-91

    Конструктивное исполнение и способ монтажа: IM 1001, IM 1002, IM 2001, IM2002, IM 3011 (по ГОСТ 2479-79). По требованию заказчика изготавливаются двигатели  с другим способом монтажа.

    Климатическое исполнение – умеренное, общеклиматическое морское (У, ОМ) по ГОСТ 15150.

    Степень защиты от воздействия окружающей среды IP 44 по ГОСТ 17494-87.

    Режим работы – продолжительный S1 по ГОСТ 13-74 (для общепромышленного) и S1 по ГОСТ Р 52776 (для исполнения с приемкой «Росатом» и судового исполнения).

    Класс безопасности – 2Н по НП–001 (для исполнения с приемкой «Росатом»).

    Категория сейсмостойкости – I по НП–031 (для исполнения с приемкой «Росатом»).

    Рассчетный уровень землетрясения – 9 баллов по шкале MSK–64 (для исполнения с приемкой «Росатом»).

    Вид тока – переменный трехфазный.

    Частота тока – 50 и 60 Гц.

    Напряжение – 220/380В или 380 В. По требованию заказчика возможно изготовление двигателей на другое напряжение.

    Направление вращения – любое.

    Допускаемая высота эксплуатации* – 1000 м над уровнем моря.

    Группа условий эксплуатации

    M1 по ГОСТ 17516.1–90 (для общепромышленного исполнения)

    М6 по ГОСТ 17516.1 (для исполнения с приемкой «Росатом»)

    М46 по ГОСТ 17516 (для судового исполнения).

    Способ охлаждения двигателей – IC01 по ГОСТ 20459–87 (для общепромышленного исполнения) и IC0141 по ГОСТ 20459 (для исполнения с приемкой «Росатом»).

    Класс нагревостойкости изоляции обмотки статора не ниже B по ГОСТ 8865–87 (для общепромышленного исполнения) и H по ГОСТ 8865 (для судового исполнения).

    Уровень шума двигателей не должен превышать предельных значений:  по 3 классу по ГОСТ 16372–84 (для общепромышленного исполнения),  по 1 классу по ГОСТ 16372–84 (для исполнения с приемкой «Росатом»), таблицы №1 ГОСТ Р 53148 (для судового исполнения).

    *При установке двигателя свыше 1000м номинальная мощность двигателя должна быть снижена согласно ТУ.

    Условные обозначения

    Асинхронного электродвигателя переменного тока АО2-90-2у3

    где,

    А – двигатель асинхронный с короткозамкнутым ротором;

    О – обдуваемый закрытый;

    2 – порядковый номер серии;

    91 – порядковый номер габарита (высота оси вращения в 280 мм);

    1, 2 – условное обозначение длины сердечника статора;

    0 – специальное исполнение с пониженной мощностью;

    2, 4, 6, 8, 10 – число полюсов;

    А – специальное исполнение с приемкой «Росатом»

    У, ОМ – климатическое исполнение по ГОСТ 15150-69

    3, 4 – категория размещения по ГОСТ 15150-69

  • Характеристики
    Число оборотов в минуту (об/мин)
    3000, 1500, 1000, 750, 600
    Мощность номинальная, кВт
    40, 30, 55, 75, 90
    Степень защиты
    IP44
    Номинальное напряжение, кВ
    0.22/0.38
    Климатическое исполнение
    У3
    Тип
    АО2-91

    Таблица 1

    Основные характеристики асинхронного электродвигателя переменного тока АО2-91-10у3

    Тип двигателя N, U, В Частота I, А h, % n. об/мин М, кг IP
    кВт тока, Гц
    АО2-91-10 30 220/380 50,6 107/62 90 600 500 IP 44

    Таблица 2

    Основные характеристики асинхронного электродвигателя переменного тока АО2-91-8у3

    Тип двигателя N, U, В Частота I, А h, % n. об/мин М, кг IP
    кВт тока, Гц
    АО2-91-8 45 220/380 50,6 1S2/88 91,5/90,3 750 515 IP 44

    Таблица 3

    Основные характеристики асинхронного электродвигателя переменного тока АО2-91-6у3

    Тип двигателя N, U, В Частота I, А h, % n. об/мин М, кг IP
    кВт тока, Гц
    АО2-91-6 55 220/380 50,6 177/102 92,5 1000 520 IP 44

    Таблица 4

    Основные характеристики асинхронного электродвигателя переменного тока АО2-91-4у3

    Тип двигателя N, U, В Частота I, А h, % n. об/мин М, кг IP
    кВт тока, Гц
    АО2-91-4 75 220/380 50,6 232/134 92,5 1500 525 IP 44

    Таблица 5

    Основные характеристики асинхронного электродвигателя переменного тока АО2-91-2у3

    Тип двигателя N, U, В Частота I, А h, % n. об/мин М, кг IP
    кВт тока, Гц
    АО2-91-2 90 220/380 50,6 27S/159 92 3000 495 IP 44

    где,

    N – Мощность, кВт

    U – Напряжение, В

    I – Ток, А

    h – КПД, %

    n – Частота вращения, об/мин

    M – Масса, кг

    IP – Степень защиты ГОСТ 17494-87

  • Конструкция

    Рис. 1 Устройство асинхронного электродвигателя переменного тока АО2-91



    Таблица 2

    Габаритные, установочные и присоединительные размеры асинхронного электродвигателя переменного тока АО2-91-10 у3 IM 1001-1081  Исполнение Лапы

    Тип L, l1, l2, l10, l11,  l30, l3, l33, b, b1, b2 b10,
    мм мм мм мм мм мм мм мм мм мм мм мм
    АО2-91-10 1116 140 140 368 460 970 190 514 547 20 18 457

    Тип b20, b30, h, h1 h2 h5, h6, h31, h34, d1, d2, d10,
    мм мм мм мм мм мм мм мм мм мм мм мм
    АО2-91-10 358 684 280 12 12 74,5 64 622 552 70 60 22

    Рис. 2 Габаритные, установочные и присоединительные размеры асинхронного электродвигателя переменного тока АО2-91-10у3 (как пример) IM 1001-1081  Исполнение Лапы

    Таблица 3

    Габаритные, установочные и присоединительные размеры асинхронного электродвигателя переменного тока АО2-91-10у3 IM 2001-2081  Исполнение Комби

    Тип L, l1, l2, l3, l10, l11,  l30, l33, l31, b, b1, b2, b10, b20, b30,
    мм мм мм мм мм мм мм мм мм мм мм мм мм мм мм
    A02-91-10 1116 140 146 374 368 460 970 190 514 547 20 18 457 358 684

    Тип h, h1 h2 h5, h6, h31, h34, d1, d2, d10, d24, d20, d25, nxd22 -
    мм мм мм мм мм мм мм мм мм мм мм мм мм
    A02-91-10 280 12 11 74.5 64 622 552 70 60 22 225 500 275 8x18 -



    Рис. 3 Габаритные, установочные и присоединительные размеры асинхронного электродвигателя переменного тока АО2-91-10у3 IM 2001-2081  Исполнение Комби

    Таблица 4

    Габаритные, установочные и присоединительные размеры асинхронного электродвигателя переменного тока АО2-91-10у3 IM 3001 -3081 Исполнение Фланец

    Тип L, l1, l31, b, b1, b10, b20, b30, h, h1 h5, d1, d25, d20, d24, nxd22
    мм мм мм мм мм мм мм мм мм мм мм мм мм мм мм
    АО2-91-10 970 140 514 584 20 660 358 684 292 12 74,5 70 225 500 275 8x18



    Рис. 4 Габаритные, установочные и присоединительные размеры асинхронного электродвигателя переменного тока АО2-91-10у3 IM 3001 -3081 Исполнение Фланец
