Трехфазный счетчик-измеритель BINOM335/336 Код el-183632

+

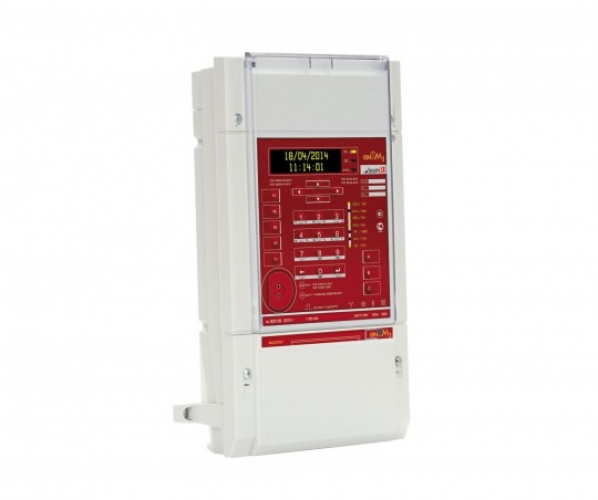

Трехфазный счетчик-измеритель, анализатор качества электроэнергии BINOM335/336

  • Описание

    BINOM336 (класс точности: активная энергия - 0,2S; реактивная энергия - 0.5) - контроллер присоединения, объединяющий функции счетчика электроэнергии, измерителя расширенного перечня параметров присоединения, прибора мониторинга и контроля качества электроэнергии, контроллера сбора дискретных сигналов и управления.

    BINOM336 является сертифицированным многофункциональным устройством, которое может использоваться как независимый прибор для отдельного присоединения, так и как элемент АИИС УЭ, СМиУКЭ, ССПИ, АСУ ТП электрических подстанций всех классов напряжения, электрических станций, энергохозяйств промышленных предприятий, систем электроснабжения транспортных предприятий.

    Основные функции

    • Высокоточные измерения мгновенных значений электрических величин с периодом отсчета 31,25 мкс, быстродействующие вычисления производных параметров и среднеквадратических значений в течение регламентированных интервалов времени - 10 мс, 200 мс. Является средством измерения согласно ГОСТ 31818.11-2012.
    • Учет активной энергии по ГОСТ 31819.22-2012 для класса точности 0,2S и реактивной энергии согласно методикам ГОСТ 31819.23-2012 для класса точности 0,5, а также энергии потерь в направлениях «приема» и «отдачи» по двум независимым интервалам учета, по четырем тарифным зонам и суммарно с учетом выходных и праздничных дней.
    • Измерение показателей качества электроэнергии в соответствии с классом А по ГОСТ 30804.4.30-2013 и классом точности I по ГОСТ 30804.4.7-2013.
    • Архивирование данных на встроенную SD-карту или FTP-накопитель.
    • Автоматизированное формирование Протокола испытаний электрической энергии с учетом рекомендаций ГОСТ 33073-2014.

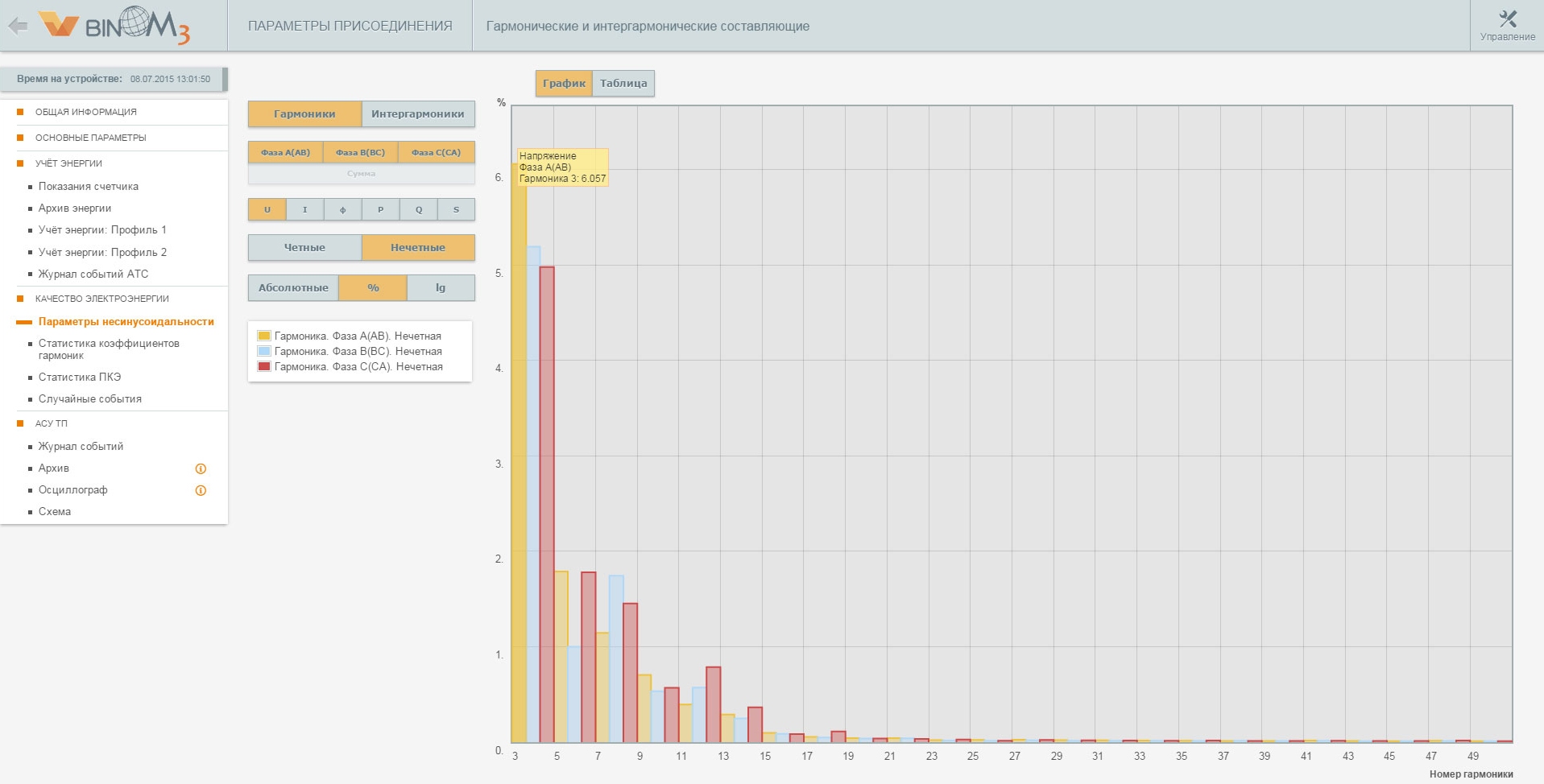

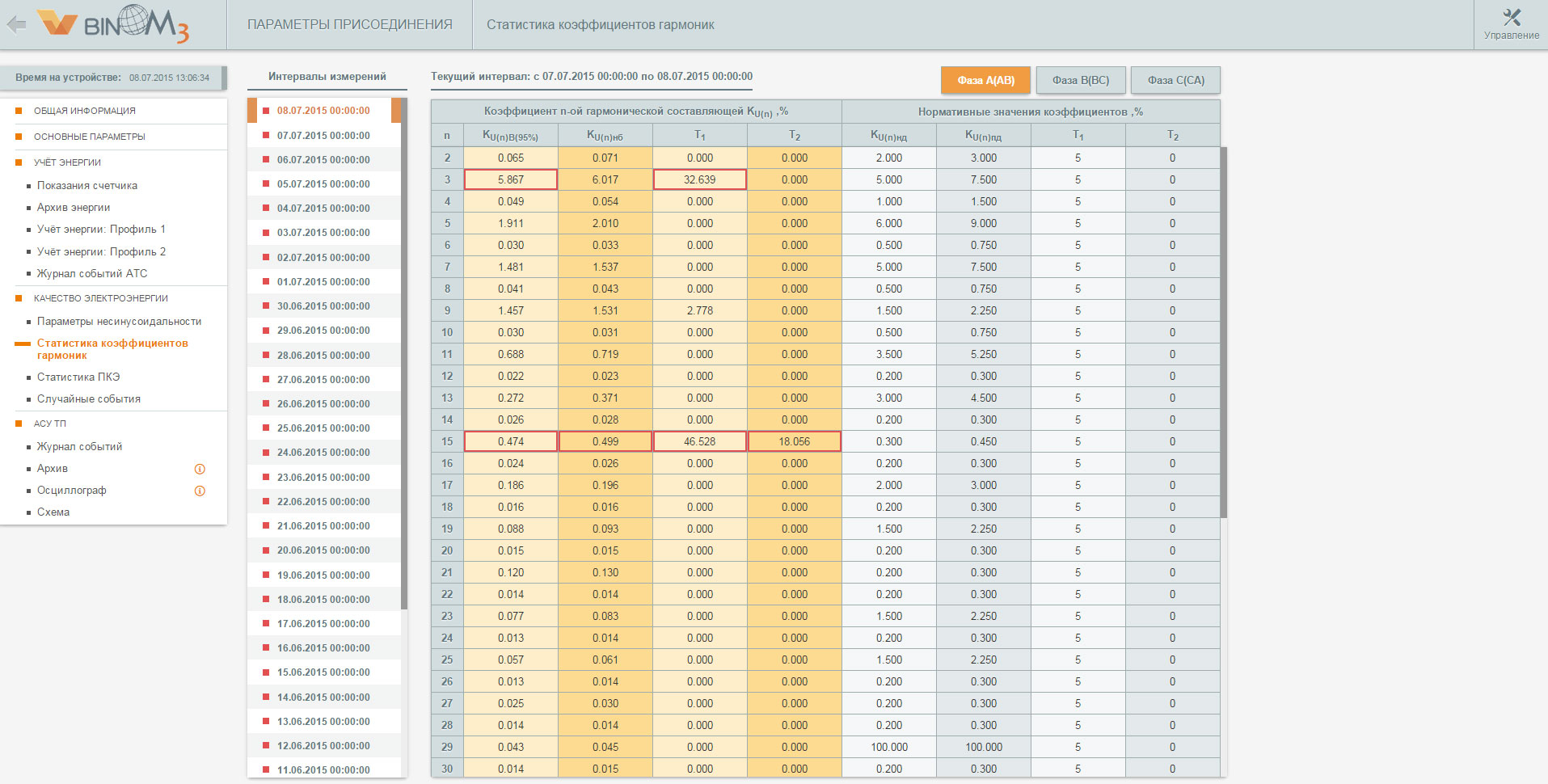

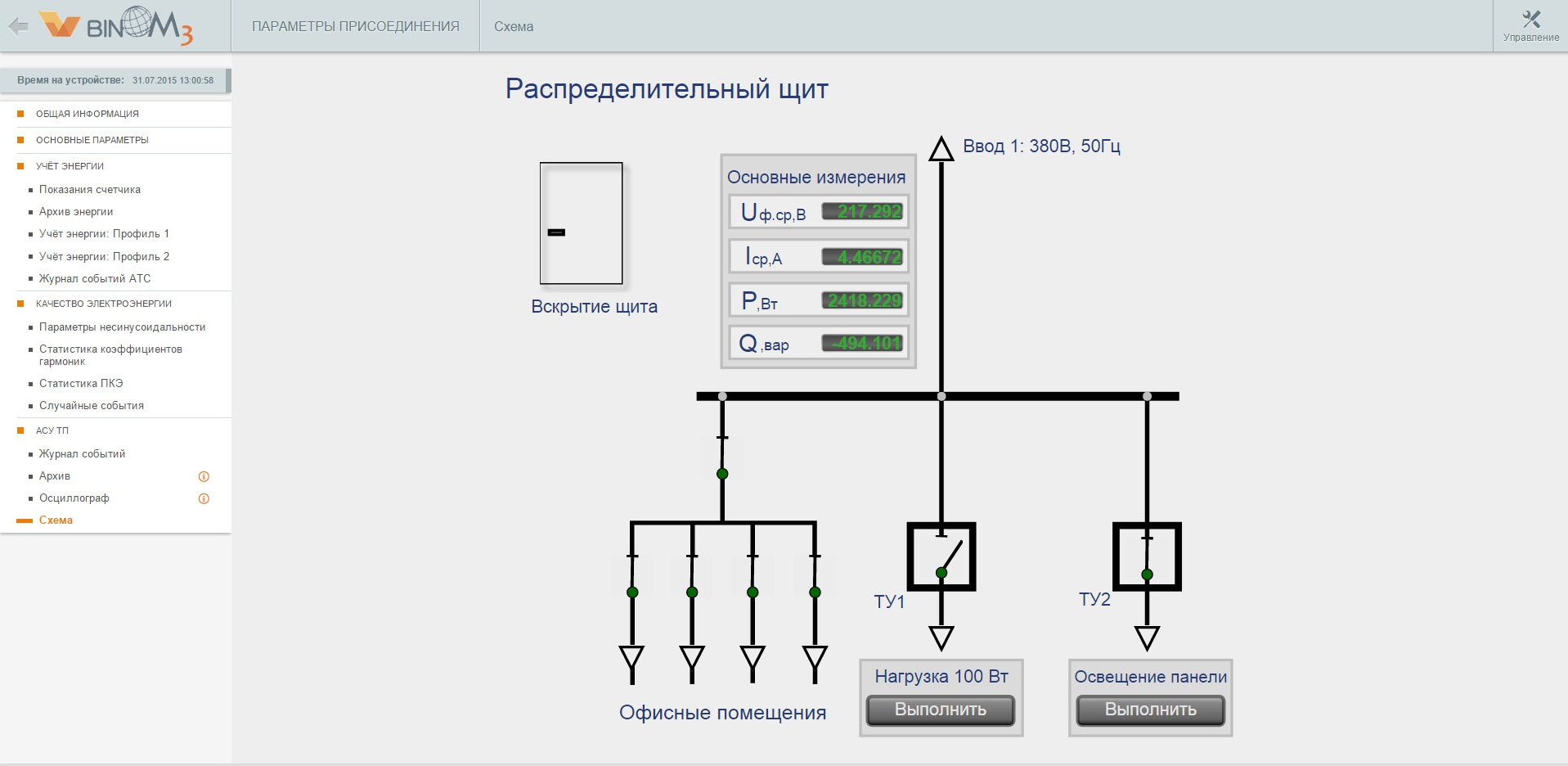

    • Представление результатов измерений, диагностических данных на встроенном WEB-сервере в виде таблиц, графиков, гистограмм, протоколов, журналов.
    • Регистрация дискретный состояний.
    • Управление оборудованием.
  • Характеристики
    Информационная емкость более 2300 параметров
    Точность синхронизации < 1 мкс
    Коммуникационные интерфейсы Ethernet, 100 Мбит/с,
    ГОСТ Р МЭК 60870-5-104;
    RS-485/SYNC, 460,8 кбит/с,
    ГОСТ Р МЭК 60870-5-104, NMEA/PPS;
    оптический интерфейс, 115.2 кбит/с,
    PPP-TCP/IP;
    Номинальное значение тока 1А, 5А
    Номинальное значение напряжения 57.7/100 В, 220/380 В
    Дискретные входы период опроса - 100 мкс;
    номинальное напряжение питания - 24 В, питание внешнее и внутреннее (резервируемое встроенным аккумулятором);
    защита входов:
    дискретность антидребезгового фильтра - 100 мкс,
    фильтр по числу срабатываний в секунду;
    Выходы телеуправления 2, 3 или 4 канала двухпозиционного двухэтапного ТУ;
    коммутируемое напряжение переменного и постоянного тока:
    0.5 ... 250 B;
    коммутируемый переменный ток:
    0.05 ... 5 A;
    коммутируемый постоянный ток:
    при напряжении 24 В: 0.05 ... 8 A,
    при напряжении 220 В: 0.05 ... 5 A (с применением твердотельного реле);
    аппаратная блокировка ТУ;
    Электропитание Основное питание:
    ~ 90-265 В, класс ACx;
    = 125-350 В, класс DCx.
    Резервное питание:
    = 125-350 В, класс DCx.
    Встроенный источник автономного питания:30 мин.
    Защита от несанкционированного доступа Цифровые пароли, механическое пломбирование, голограмма, электронный датчик вскрытия крышки зажимов
    Рабочий диапазон температур от -25 до +45 °С
    Межповерочный интервал 12 лет
    Средний срок службы 30 лет
    Средняя наработка на отказ не менее 150 000 ч.
