Описание

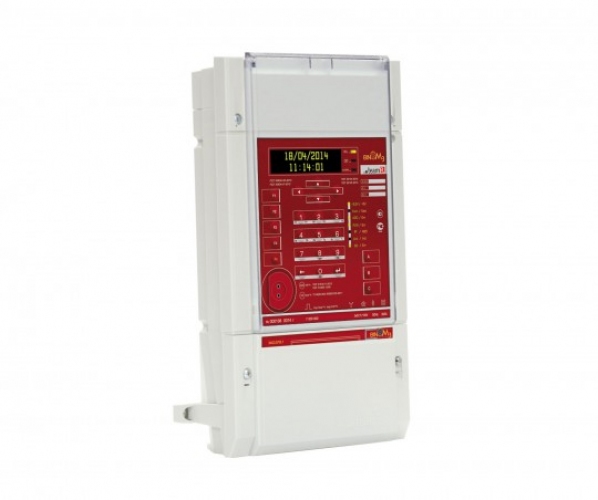

BINOM334i является сертифицированным многофункциональным устройством, которое может использоваться как независимый прибор для отдельного присоединения, так и как элемент АИИС УЭ, СМиУКЭ, ССПИ, АСУ ТП электрических подстанций всех классов напряжения, электрических станций, энергохозяйств промышленных предприятий, систем электроснабжения транспортных предприятий.
BINOM334i может являться элементом подсистемы цифровых измерительных преобразователей в архитектуре комплекса технических средств «АЛГОРИТМ».
Основные функции
- Высокоточные измерения мгновенных значений электрических величин с периодом отсчета 31,25 мкс, быстродействующие вычисления производных параметров и среднеквадратических значений в течение регламентированных интервалов времени - 10 мс, 200 мс. Является средством измерения согласно ГОСТ 31818.11-2012.
- Учет активной энергии по ГОСТ 31819.22-2012 для класса точности 0,2S и реактивной энергии согласно методикам ГОСТ 31819.23-2012 для класса точности 0,5, а также энергии потерь в направлениях «приема» и «отдачи» по двум независимым интервалам учета и суммарно по четырем тарифным зонам с учетом выходных и праздничных дней.
- Измерение показателей качества электроэнергии в соответствии с классом А по ГОСТ 30804.4.30-2013 и классом точности I по ГОСТ 30804.4.7-2013. Усреднение (объединение) результатов измерений ПКЭ на требуемых интервалах и оценка соответствия ПКЭ нормам, установленным ГОСТ 32144-2013.
- Автоматизированное формирование Протокола испытаний электрической энергии с учетом рекомендаций ГОСТ 32145-2013 и изменений, вводимых ГОСТ 32144-2013.
- Архивирование данных на встроенную SD-карту.

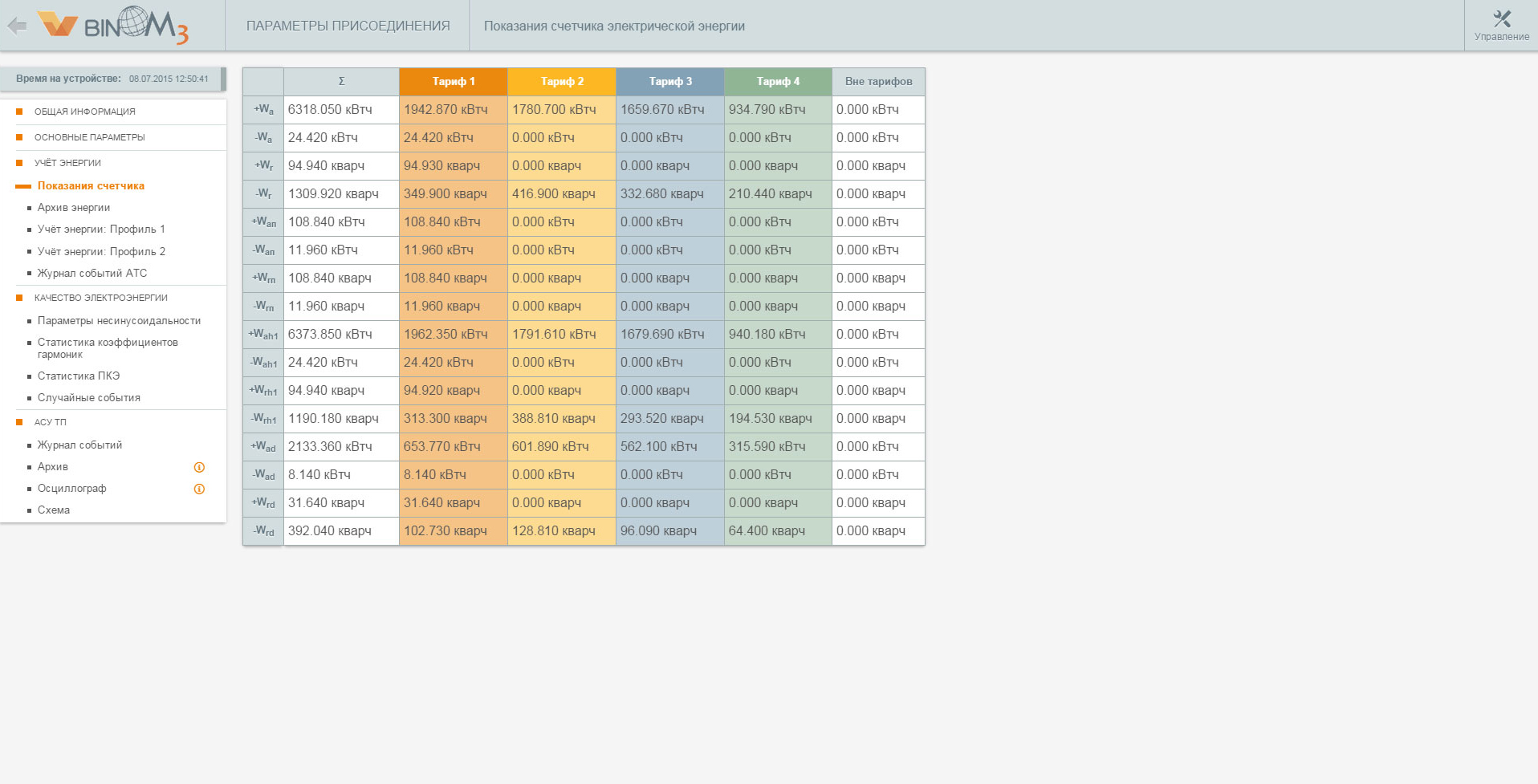

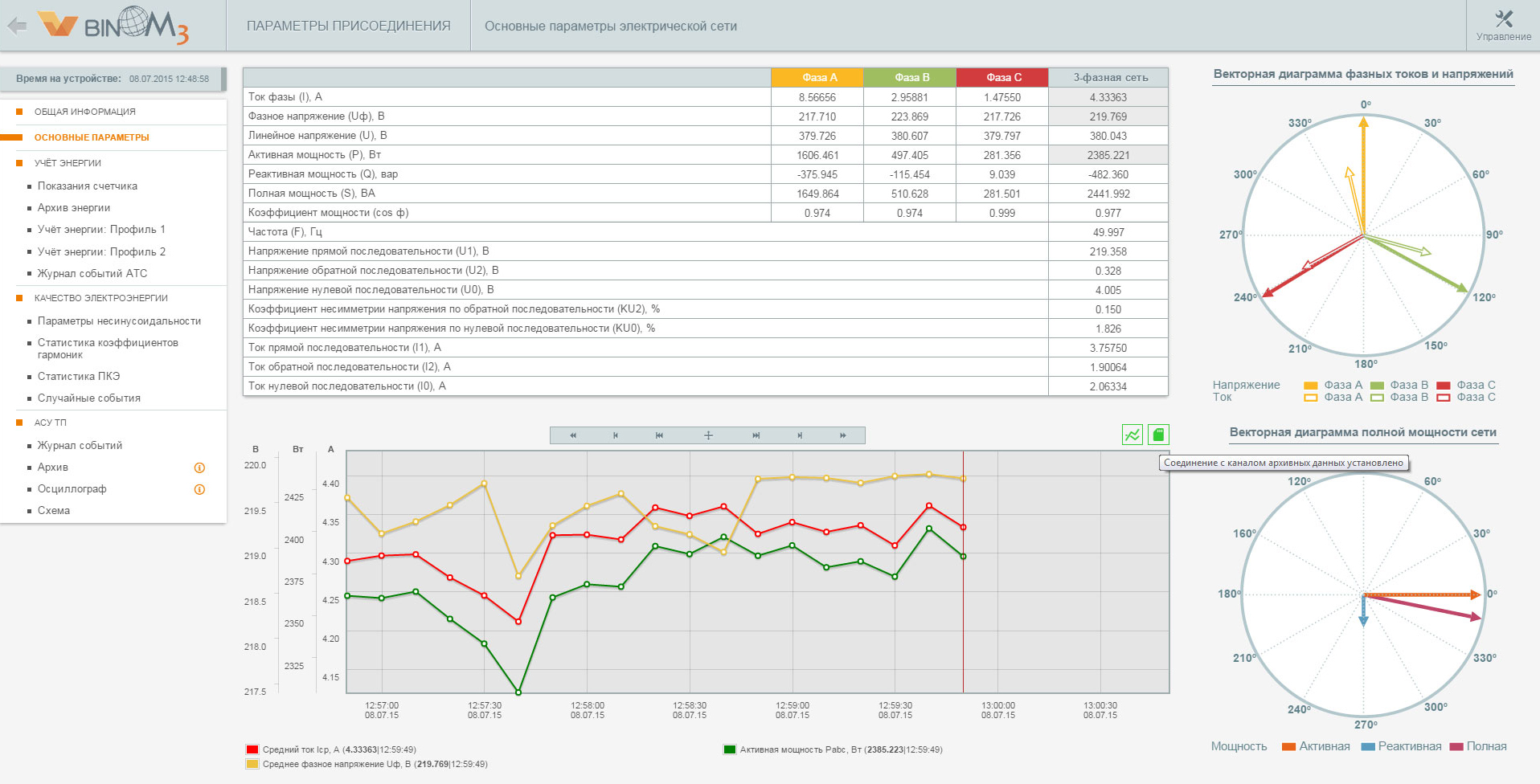

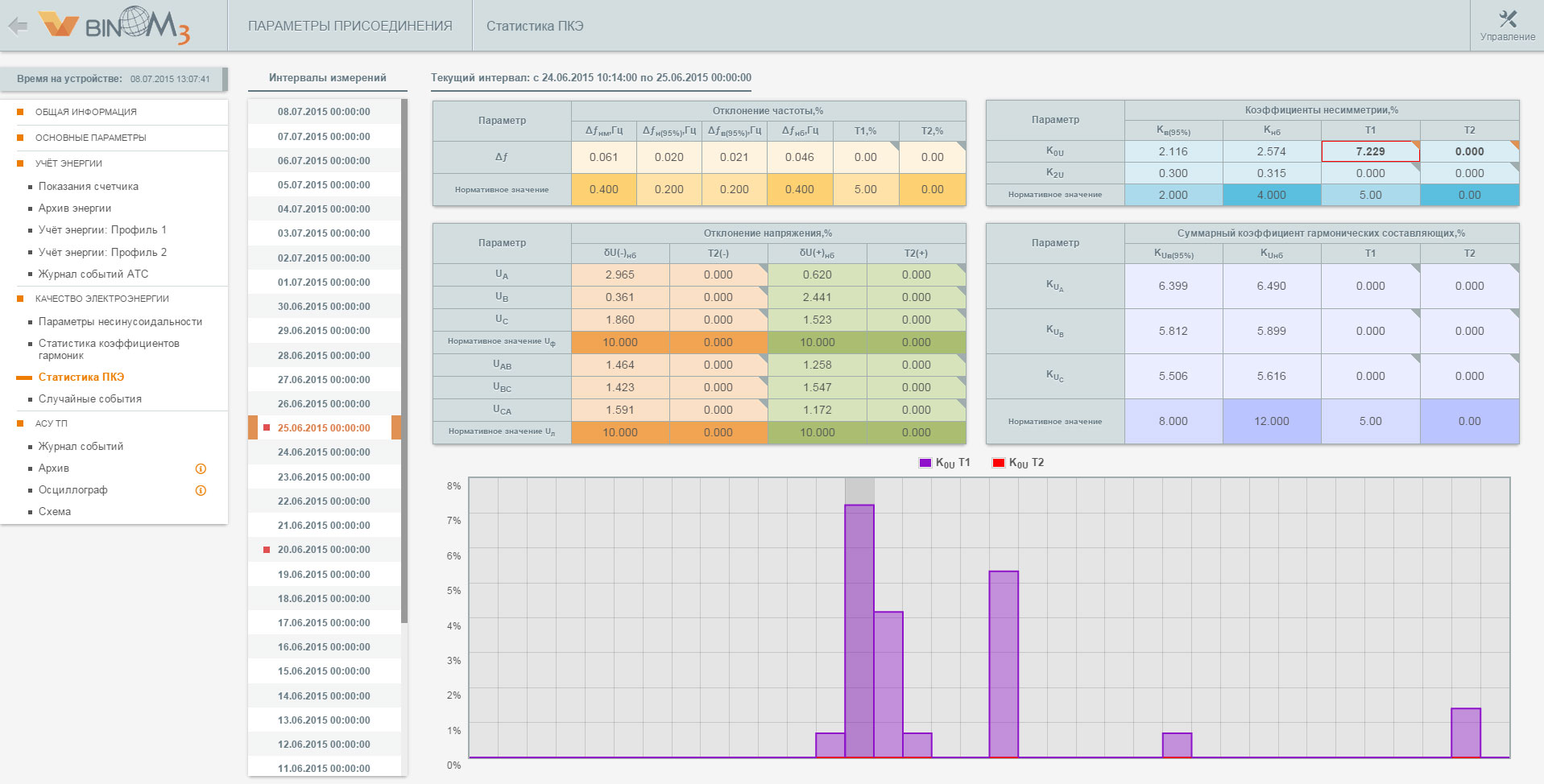

- Представление результатов измерений, диагностических данных на встроенном WEB-сервере в виде таблиц, графиков, гистограмм, протоколов, журналов.
- Поддержка PPP-соединения (TCP/IP) над протоколом МЭК 60870-5-101 по магистрали интерфейса RS-485 для доступа ко всем данным устройства без нарушения передачи данных по каналу связи.
- Локальное и удаленное WEB-конфигурирование.
-
Характеристики
Информационная емкость более 2300 параметров Точность синхронизации < 5 мкс Коммуникационные интерфейсы Ethernet, 100 Мбит/с, ГОСТ Р МЭК 60870-5-104;RS-485, 460,8 кбит/с, ГОСТ Р МЭК 60870-5-101, PPP-TCP/IP;оптический интерфейс, 115.2 кбит/с, PPP-TCP/IP;Номинальное значение тока 1A, 5A Номинальное значение напряжения 57.7/100В, 220/380 В Электропитание сеть переменного тока 35-275 В, класс ACx
сеть постоянного тока 35-350 В, класс DCxЗащита от несанкционированного доступа Цифровые пароли, механическое пломбирование, голограмма, электронный датчик вскрытия крышки зажимов Рабочий диапазон температур от -25 до +45 °С Межповерочный интервал 12 лет Средний срок службы 30 лет Средняя наработка на отказ не менее 150 000 ч. -
Конструкция
Применение «BINOM334i» в составе комплексной системы учета электроэнергии и мощности, мониторинга текущих режимов электрической сети и контроля качества электроэнергии – эффективное решение для построения интеллектуальных систем в электроэнергетике.
Устройство разработано на основе программно-аппаратной платформы DIAMETER.
-
