Вакуумные выключатели серии ВР6В Код va-183263

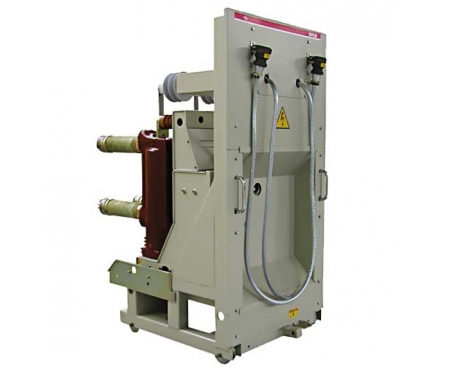

Выключатели ВР6В применяются в КРУ серии КГ-6 и КГ-6С (в сейсмостойком исполнении). Кроме того, выключатели ВР6В используются для замены отработавших свой ресурс коммутационных аппаратов, а именно - выключателей серий ВЭ-6, ВЭЭ-6, ВЭС-6, ВЭЭС-6 в ячейках КРУ типов КЭ-6, КЭ-6С, КЭЭ-6, КЭЭ-6С.

Вакуумные выключатели ВР6В могут эксплуатироваться в условиях умеренного или тропического климата (климатическое исполнение и категория размещения У2 и Т3 в соответствии с ГОСТ 15150). В зависимости от номинального тока и климатического исполнения, серия ВР6В насчитывает шесть основных типоисполнений, а с учетом вариантов принципиальной электрической схемы и наличия цепей защиты - всего восемнадцать типоисполнений.

Конструктивно выключатели ВР6В выполняются в виде выкатных элементов КРУ, и, в зависимости от номинального тока, и имеют два варианта конструкции, в которых используются различные вакуумные камеры:

• выключатели на номинальный ток 2 000 А и меньше построены на базе выключателя ВР6 и имеют литые из эпоксидного компаунда полюса
• выключатели на номинальный ток 2 500 А и больше имеют открытое исполнение вакуумных камер пофазно разделенных изоляционными перегородками (камеры не залиты эпоксидным компаундом)

Вакуумные выключатели ВР6В соответствуют требованиям ГОСТ 687, ГОСТ 18397 и ТУ У 22588376.011-2000 и производятся в условиях, контролируемых системой менеджмента качества, функционирующей в соответствии с требованиями ISO 9001.

Срок эксплуатации выключателей до списания - не менее 25 лет.

• номинальное напряжение - 6 кВ
• наибольшее рабочее напряжение - 7,2 кВ
• номинальный ток - 1 600; 2 000; 2 500; 3 150 А
• номинальный ток отключения - 40 кА
• ток электродинамической стойкости - 128 кА
• ток термической стойкости (в течение 3 с) - 40 кА
• полное время отключения - не более 0,065 с
• собственное время включения - не более 0,120 с
• собственное время отключения - не более 0,035-0,050 с
• механический ресурс - 30 000 циклов
• коммутационный ресурс при номинальном токе - 30 000 циклов
• коммутационный ресурс при номинальном токе отключения - 50 отключений

Вакуумные выключатели на номинальные напряжения 10(6) кВ серии ВР

Габаритные размеры и масса выключателей ВР6В на номинальный ток 2 000 А и менее:

• ширина - 618 мм
• глубина - 924 мм
• высота - 1 238 мм
• масса - не более 250 кг

Габаритные размеры и масса выключателей ВР6В на номинальный ток 2 500 А и более:

• ширина - 618 мм
• глубина - 907 мм
• высота - 1 238 мм
• масса - не более 290 кг
