ПОДСТАНЦИИ ТРАНСФОРМАТОРНЫЕ КОМПЛЕКТНЫЕ КТП – 25…250/10(6)/0,4 У1(УХЛ) (МАЧТОВЫЕ) Код ko-18426

+

Подстанции трансформаторные комплектные мощностью 25-250 кВ•А трехфазного переменного тока частотой 50 Гц напряжением 6-10/0,4 кВ

  • Описание

    Подстанции трансформаторные представляют собой однотрансформаторные подстанции тупикового типа наружной установки и служат для электроснабжения сельскохозяйственных потребителей, отдельных населенных пунктов и небольших промышленных объектов в районах с умеренным и холодным климатом (от - 55°С до + 40°С) КТП имеет следующие составные части:

    • Устройство со стороны высшего напряжения (УВН);
    • Трансформатор силовой наружной установки;
    • Распределительное устройство со стороны низшего напряжения (РУНН) с автоматическими выключателями на отходящих линиях и линией уличного освещения.

    В КТП предусмотрена защита от межфазных замыканий и однофазных замыканий на землю. Комплектно с КТП поставляется разъединитель наружной установки РЛНДз-10/400У1 с приводом и площадка для обслуживания РУНН. КТП монтируется на двух железобетонных Т-образных стойках (в комплект поставки не входят). КТП могут комплектоваться любыми типами счетчиков, пунктом коммерческого учета электроэнергии с использованием GSM-модема или кабельной линии связи, устройством обогрева, охранной сигнализацией. В данном разделе приведены типовые комплектные трансформаторные подстанции мачтового исполнения и их стоимость без трансформатора.

    Комплектные трансформаторные подстанции мачтовые (КТПМ) соответствуют требованиям ПУЭ, экологических, противопожарных и других норм, действующих на территории РФ, и обеспечивают безопасность эксплуатации оборудования при соблюдении предусмотренных проектом мероприятий.

    Цена комплектной трансформаторной подстанции мачтового исполнения определяется после заполнения опросного листа.

  • Характеристики

    Наименование

    Значение

    Мощность силового трансформатора, кВА

    16; 25; 40; 63;100; 160; 250

    Номинальное напряжение на стороне высокого напряжения (ВН), кВ

    10;6

    Номинальное напряжение на стороне низкого напряжения (НН), кВ

    0,4

    Ток электрической стойкости на стороне ВН, кА

    20

    Ток термической стойкости на стороне ВН, кА

    16

    Исполнение по вводу ВН

    воздушный

    Исполнение по выводу НН

    воздушный, кабельный

    Степень защиты по ГОСТ 14254-80

    IP23

    Количество отходящих линий, не более

    4

    Масса, не более кг

    250

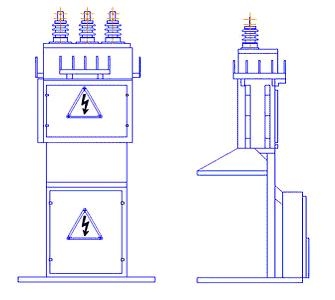

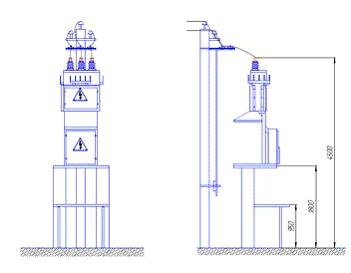

  • Конструкция

    ПЕРЕЧЕНЬ АППАРАТУРЫ МАЧТОВЫХ ПОДСТАНЦИИ

    НАИМЕНОВАНИЕ

    ОБОЗ.

    КОЛ-ВО

    Разрядник вентильный или ОПН 10(6) кВ

    FV1-FV3

    3

    Разрядник вентильный или ОПН 0,4 кВ

    FV4-FV6

    3

    Предохранитель ПКТ 10(6) кВ

    FU1-FU3

    3

    Разъединитель ВР 0,4 кВ

    Q

    1

    Выключатель автоматический вторичных цепей 16 А

    QF1-QF6

    6

    Трансформатор тока

    ТА1-ТА3

    3

    Счетчик электрической энергии

    PL

    1

    Фотореле

    KL

    1

    Пускатель магнитный ПМ

    KM

    1

    Патрон потолочный Е27

    HL

    1

    Вольтметр 0-500 В

    PV

    1

    Розетка штепсельная 220 В

    XS

    1

    Выключатель автоматический или рубильник с предохранителями

    QFA

    до 4
    до 2 РПС
