Шкафы распределительные силовые серий ШРС-1, ШР-11 Код ni-18173

Питание осуществляется от одного или двух независимых источников электропитания. Шкафы рассчитаны на номинальные токи до 400А и номинальное напряжение до 380В трехфазного переменного тока частотой 50Гц с глухозаземленной нейтралью.

Силовые шкафы ШР имеют дополнительные возможности для применения. Шкафы могут содержать следующие модули: вводной модуль; распределительный модуль; контрольный модуль с индикацией входного напряжения; дополнительное оборудование.

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ

ШР11-73-ХХХ-Х-ХХХХ
ШР - шкаф распределительный;
11 - номер разработки;
7 - вид установки: напольное исполнение, ввод проводников в любой комбинации;
3 - высота шкафа 1600 мм.;
Х - ширина шкафа: 5 - 500 мм., 7 - 700 мм.;
ХХ - обозначение номера схемы шкафа от 0 до 8 согласно типу, приведенному в таблице;
Х - степень защиты: 3 - IP31, 5 - IP54;
ХХХХ - климатическое исполнение и категория размещения по ГОСТ 15150-69.

ШРС1-ХХ-ХХХХ
ШРС - шкаф распределительный силовой;
1 - условный номер разработки;
Х - степень защиты: 2 - IP31, 5 - IP54;
Х - обозначение номера схемы шкафа от 0 до 8 согласно типу, приведенному в таблице;
ХХХХ - климатическое исполнение и категория размещения по ГОСТ 15150-69

Расшифровка используемых аббревиатур

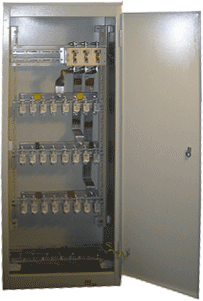

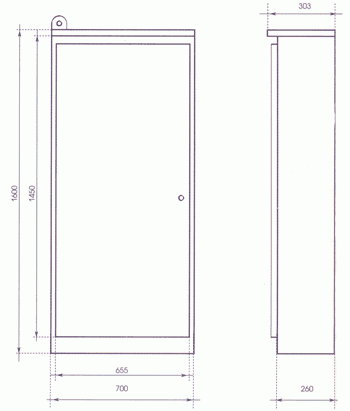

Шкафы распределительные силовые ШРС-1 и ШР-11 собираются на базе корпусов ШР. Панели шкафа распределительного силового ШРС-1 и ШР-11 представляют собой сборно-разборную конструкцию, изготовленную из гнутых металлических профилей, с установленной на ней вводной и коммутационно-защитной аппаратурой. Корпус шкафа комплектуется внутренней рамой, предусмотренной для установки рубильника типа ВР-32 и предохранителей типа ПН-2, ППН-35, ПП-35. Электрические цепи внутри шкафа выполняются при помощи комплекта силовых шин. Конструкция обеспечивает ввод и вывод проводов и кабелей снизу шкафа.
Шкафы рассчитаны на номинальные токи до 400А и номинальное напряжение до 380В трехфазного переменного тока частотой 50Гц с глухозаземленной нейтралью, а также для защиты линий приема и с защитой отходящих линий предохранителями. Питание осуществляется от одного или двух независимых источников электропитания. Выдерживаемый ударный ток:

• при номинальном токе шкафа 250А - не менее 10 кА;
• при номинальном токе шкафа 400А - не менее 25 КА.
