Описание

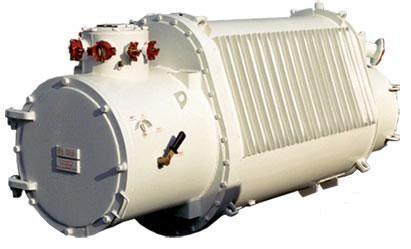

Комплектные трансформаторные подстанции типа КТПВ предназначены для электроснабжения трехфазным током электроприемников, устанавливаемых в подземных выработках, опасных по газу (метану) или пыли, а также для обеспечения защиты от токов утечки и максимальной токовой защиты линий низшего напряжения. Исполнение по взрывозащите РВ-4В-3В(ЕхdI).
Структура условного обозначения
КТПВ-Х/6-98-Х5:
КТП - комплектная трансформаторная подстанция;
В - взрывобезопасная;
Х - номинальная мощность, кВ·А;
6 - класс напряжения трансформатора, кВ;
98 - год разработки рабочих чертежей;
Х5 - климатическое исполнение (УХЛ, Т) и категория размещения
по ГОСТ 15150-69. -
Характеристики
- Конструкция
Условия эксплуатации
Высота над уровнем моря не более 1000 м. Температура окружающего воздуха от минус 10 до 35°С. Относительная влажность окружающего воздуха до 100% при температуре 35°С. Отсутствие резких толчков и ударов. Запыленность окружающего воздуха не более 1000 мг/м3. Рабочее положение в пространстве горизонтальное, допускается отклонение от рабочего положения до 15° в любую сторону. КТП для внутригосударственных поставок и поставок на экспорт соответствуют ТУ У 3.09-00217159-066-98. ТУ У 3.09-00217159-066-9.
КТП состоит из силового трансформатора, распределительного устройства высшего напряжения (РУВН), корпус которого совмещен с корпусом силового трансформатора, распределительного устройства низшего напряжения (РУНН), ходовой части. Магнитопровод силового трансформатора трехфазный, стержневой, набирается из холоднокатаной электротехнической стали. В рабочем положении стержни магнитопровода расположены вертикально. Обмотки трансформатора изготовляются из медного провода с нагревостойкой изоляцией класса 200 по ГОСТ 8865-93. При этом обмотка ВН испытывается приложенным напряжением промышленной частоты 16 кВ, а обмотка НН - приложенным напряжением 4 кВ. Тип обмоток - многослойные цилиндрические. Для улучшения охлаждения в обмотках предусмотрены каналы. Активная часть трансформатора крепится в стальном взрывонепроницаемом корпусе при помощи болтов к специальным уголкам. Корпус трансформатора выполнен круглой (100, 160 и 250 кВ·А) и овальной (400 и 630 кВ·А) формы без внутреннего и наружного оребрения (100 кВ·А), без внутреннего с наружным оребрением (160 кВ·А), с ребристой внутренней и наружной (250 кВ·А) или гофрированной (400 и 630 кВ·А) поверхностями. На боковой стороне корпуса предусмотрен люк, обеспечивающий доступ к панели регулировочных отводов обмотки ВН. РУВН включает в себя трехполюсный разъединитель ХХ, блокировочное устройство, вводную коробку с проходными изоляторами и вводами для силовых и контрольных кабелей, устройство разгрузки давления взрыва. Для производства монтажа, осмотра, текущего ремонта и регулировки разъединителя на торцевой стороне РУВН имеется откидная крышка с болтовым креплением. По требованию заказчика допускается установка второй силовой кабельной муфты ВН. Во вводной коробке имеются два кабельных ввода под контрольные гибкие кабели диаметром 30 мм. Один - для подключения поста дистанционного управления ячейкой, и один - для ввода контрольного кабеля управления. На боковой стенке корпуса находится смотровое окно для визуального наблюдения за выключенным (включенным) положением ножей разъединителя. При этом подсветка осуществляется через окно на крышке. РУВН имеет электромеханическую блокировку с автоматическим выключателем. РУНН включает в себя комплект аппаратуры и приборов, смонтированных внутри стального взрывонепроницаемого корпуса. В корпусе установлены устройства разгрузки давления взрыва. РУНН имеет коробку выводов с двумя вводами для силовых кабелей диаметром до 60 мм и не менее трех под контрольные гибкие кабели диаметром до 30 мм. Для доступа к проходным зажимам в коробке выводов имеется съемная крышка. На боковой стороне корпуса имеются смотровые окна для визуального наблюдения за показаниями вольтметра, амперметра, килоомметра и сигнальными лампами. Конструкция КТП мощностью 100, 160 и 250 кВ·А обеспечивает возможность получения на стороне НН напряжения 690 или 400 В путем соответствующих переключений электрической схемы КТП в условиях эксплуатации. Применение нового унифицированного аппарата защиты от токов утечки типа АЗУР-4 обеспечивает возможность получения на стороне НН КТП мощностью 630 кВ·А напряжения 690 или 1200 В. Корпус РУНН снабжен крышкой, закрытие которой обеспечивается завинчиванием 8 болтами М24. Один из этих болтов является невыпадающим и имеет специальную головку. Этот невыпадающий болт можно отвинтить только с помощью съемной рукоятки, снятие которой с РУВН возможно только при отключенном разъединителе ВН. КТП оборудована ходовой частью, состоящей из салазок, к которым возможно крепление стандартных скатов шахтных вагонеток (на колею 600 или 900 мм). КТП имеет подъемные и прицепные приспособления, рассчитанные для подъема, а также спуска ее как в наклонных, так и в вертикальных стволах.- Отзывы
