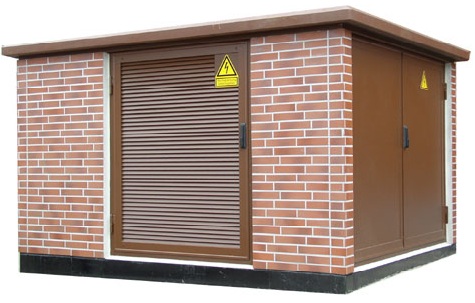

Комплектные трансформаторные подстанции в бетонной оболочке типа КТПБ Код ko-18168

+

мощностью до 1600 кВА напряжением 6-10/0,4 кВ

  • Описание

    ООО ПВФ "ЦЭТ" предлагает заказчику комплектные трансформаторные подстанции в бетонном корпусе (КТПБ) мощностью 630-1600 кВА. Речь идет о системном решении, сочетающем все необходимые электротехнические и строительные характеристики в минимальном пространстве.Предлагаемые КТПБ производятся в соответствие с ГОСТ 14695-80 и стандартом МЭК (IEK 62271-202). Подстанции отвечают современному техническому уровню, требованиям в отношении надежности электроснабжения, удобства и безопасности эксплуатации, а также удовлетворяют международным экологическим нормам.

    Обязательные заводские испытания подстанций проводятся согласно ГОСТов, правил ПУЭ и регламента международных норм IEC и ISO. Полная сборка КТПБ, которая производится в заводских условиях, исключает возможность ошибок персонала при монтаже оборудования на месте эксплуатации, а также обеспечивает установку (при наличии подготовленной площадки) и подключение КТПБ к электросетям в течении одного - двух дней. КТПБ могут быть выполнены в виде одно- и двухтрансформаторных подстанций наземного и подземного исполнения. Возможен большой выбор дизайнерских решений внешнего вида КТПБ.

    Преимущества бетонных корпусов КТПБ.

    Корпус подстанции представляет собой одноэтажное здание блочного типа (Блок) из высокопрочного железобетона с кабельным подпольем. Блок состоит из наземного модуля, подземного модуля и крыши.
    Каждый модуль изготавливается способом колокольного литья как одна отливка (дно и четыре стены являются одним целым).
    Для всех элементов Блока применяется водонепроницаемый облегченный бетон согласно ГОСТ 25820-2000, также в некоторых моделях применяется обычный бетон согласно ГОСТ 26633-91.
    Использование специального бетона и технологии колокольного литья для изготовления корпуса подстанции дает следующие преимущества:
    - механическую прочность;
    - исключительную плотность (монолитная отливка без пустот и швов является водонепроницаемой снаружи и одновременно служит маслосборником для аварийного слива трансформаторного масла);
    - устойчивость к пожару (огнестойкость) в течении 90 мин при толщине стен 100 мм;
    - простоту транспортировки;
    Подстанции в бетоном корпусе успешно испытаны на уровень издаваемого шума и соответствуют санитарным правилам.

  • Характеристики

    Технические характеристики КТПБ

    Наименование

    Параметры

    Мощность силового трансформатора, кВА

    630 ÷1600

    Частота переменного тока, Гц

    50

    Номинальное напряжение на стороне ВН, кВ

    6÷10

    номинальное напряжение на стороне НН, кВ

    0,4

    Ток термической стойкости в течении 1 с на стороне ВН, кА

    21

    Ток электродинамической стойкости на стороне ВН, кА

    52,5

    Уровень изоляции по ГОСТ 1516.1

    Нормальная изоляция

    Диапазон номинальных токов выключателей в шкафах РУНН, А

    100÷630

    Классификация исполнения КТПБ

    Признаки классификации ККТП

    Исполнение

    По типу силового трансформатора

    С герметическим масляным трансформатором

    С сухим трансформатором

    По способу выполнения нейтрали трансформатора

    на стороне НН

    С глухозаземленной нейтралью

    По числу применяемых трансформаторов

    С одним трансформатором

    С двумя трансформатором

    По степени защиты

    IP 33 по ГОСТ 14254-80

    Наличие изоляции в РУВН

    С изолированными шинами

    По климатическому исполнению и категории размещения

    УХЛ1 по ГОСТ 15150, 15543.1

    По выполнению вводов входящих линий

    Кабельный снизу

    По выполнению вводов отходящих линий

    Кабельный снизу

    По наличию коридора обслуживания отсека РУВН и РУНН

    С внешним обслуживанием

    С внутренним обслуживанием

    По производителю трансформаторов

    Укрэлектроаппарат

    По производителю РУВН и комплектующих РУНН

    Siemens, Schneider Electric, ABB, OEZ,

    APATOR, F&G и т.д.

    Наличие АВР

    В зависимости от проекта

    Масса и габариты подстанции

    В зависимости от проекта

  • Конструкция
    Двухобмоточный силовой трансформатор.

    В 2КТПБ устанавливаются трансформаторы в количестве двух штук мощностью от 630 до 1600 кВА. Тип трансформаторов, технические характеристики (мощность, потери холостого хода, короткого замыкания) определяются заказчиком.

    Устройство автоматического включения резерва (АВР)

    Для обеспечения бесперебойности электроснабжения, 2КТПБ комплектуется устройством АВР.

    - согласно схемы 2 АВР устанавливается  на стороне ВН;

    - согласно схемы 1 АВР устанавливается  на стороне НН;

    В обоих вариантах АВР срабатывает при нарушении последовательности чередования фаз, исчезновении напряжения на одной, двух или трех фазах или снижении напряжения ниже допустимого уровня – 0,7 от номинального напряжения.

    На стороне НН применяются АВР:

    - типа ПДУ-8302 на контакторных станциях со схемой самовозврата при возобновлении напряжения;

    - на выключателях типа «Мастерпакт» с пружинным приводом и секционном разъединителе «Интерпакт» производства фирмы «Шнейдер Электрик».



    Распределительное устройство низкого напряжения РУНН

    В РУНН устанавливается оборудование согласно схеме, выбранной заказчиком. РУНН может комплектоваться оборудованием различных фирм производителей.

    Шкаф учета электроэнергии

    Коммерческий учет электроэнергии в 2КТПБ осуществляется на вводах в РУНН.

    Для подключения счетчика учета в шкафу имеется испытательная коробка. Шкаф имеет замок и устройство для пломбирования.

    Трансформаторы тока также снабжены крышкой для пломбировки вторичных выводов.

    Шкаф собственных нужд (ШСН)

    ШСН запитан от шин РУНН первой или второй секции. От ШСН осуществляется питание освещения помещений внутри 2КТПБ напряжением 12 или 220 В.

    Предусмотрена возможность подключения внешних потребителей с номинальным током до 100 А. Для обеспечения безопасности обслуживания  2КТПБ розетка 220 В подключена через устройство защитного отключения.
