Кабель силовой АСБл-6 3*240 (ож) Код ka-18614

+

Кабель силовой АСБл-6 3*240 (ож)

Тип жилы ож(жила монопроволочная)
Материал жилы Алюминий
Количество жил 3
Номинальное переменное напряжение, кВ 6
Свинцовая оболочка Да
Тип кабеля АСБл-6
Тип силовые
Размер сечения, мм2 240
Наличие брони Да
  • Описание

    Область применения кабеля АСБЛ 3х240 (ож)

    Кабель АСБл 3х240 (ож) предназначен для передачи и распределения электрической энергии в стационарных установках для сетей на напряжение тока 1 кВ, 6 кВ и 10 кВ частотой 50 Гц.
    Кабель применяется для прокладки в земле при среднем и высоком уровне активности коррозии грунтов, с наличием или отсутствием блуждающих токов. Кабель силовой асбл характеризуется высокой устойчивостью к изгибам, благодаря защитной оплётке. Следует отметить, что кабель не распространяет горение и может быть использован в пожароопасных зонах и на взрывоопасных территориях.

    Особенности кабеля АСБЛ 3х240 (ож)

    Кабели АСБЛ 3х240 (ож) с двумя медными контрольными жилами сечением 1,5 кв.мм предназначены для сетей электрофицированного транспорта.

  • Характеристики
    Тип жилы
    ож(жила монопроволочная)
    Материал жилы
    Алюминий
    Количество жил
    3
    Номинальное переменное напряжение, кВ
    6
    Свинцовая оболочка
    Да
    Изоляция
    бумажная пропитанная изоляция
    Тип
    силовые
    Наличие брони
    Да

    Область применения кабеля АСБЛ 3х240 (ож)

    Кабель АСБл 3х240 (ож) предназначен для передачи и распределения электрической энергии в стационарных установках для сетей на напряжение тока 1 кВ, 6 кВ и 10 кВ частотой 50 Гц.
    Кабель применяется для прокладки в земле при среднем и высоком уровне активности коррозии грунтов, с наличием или отсутствием блуждающих токов. Кабель силовой асбл характеризуется высокой устойчивостью к изгибам, благодаря защитной оплётке. Следует отметить, что кабель не распространяет горение и может быть использован в пожароопасных зонах и на взрывоопасных территориях.

    Особенности кабеля АСБЛ 3х240 (ож)

    Кабели АСБЛ 3х240 (ож) с двумя медными контрольными жилами сечением 1,5 кв.мм предназначены для сетей электрофицированного транспорта.

    Характеристики АСБЛ 3х240 (ож)

    • Рабочая температура - от -50 до +50 °С;
    • Предельно допустимая рабочая температура для кабелей АСБл напряжением 1 и 6 кВ - 80 °С;
    • Предельно допустимая рабочая температура для кабелей АСБл напряжением 10 кВ - 70 °С;
    • Температура прокладки - не ниже - 0 °С;
    • Величина монтажных изгибов для однопроволочного исполнения - не менее 25 диаметров по оболочке;
    • Величина монтажных изгибов для многопроволочного исполнения - не менее 15 диаметров по оболочке;
    • Срок службы - 30 лет.

    Электрические характеристики кабеля АСБл 3х240 (ож) :

    Сопротивление токопроводящих жил на 1 км длины при температуре 20 °С, Ом:

    • для однопроволочного исполнения - не более 29,11;
    • для многопроволочного исполнения - не более 29,4;

    Сопротивление изоляции на 1 км длины при температуре 20 °С, МОм, не менее:

    • для кабелей АСБл напряжением 1 кВ - 100;
    • для кабелей АСБл напряжением 6 и 10 кВ - 200;

    Продолжительность короткого замыкания - не более 4с.

  • Конструкция

    Расшифровка кабеля АСБЛ 3х240 (ож)

    • А - Алюминиевая токопроводящая жила
    • С - Свинцовая оболочка
    • Б - Броня из двух стальных лент
    • л - В подушке под броней имеется слой из пластмассовых лент

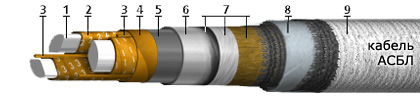

    Элементы конструкции кабеля АСБЛ 3х240 (ож)

    1. Алюминиевая токопроводящая жила:
      - однопроволочная сечением 25-240 кв.мм
      - "ож",
      - многопроволочная сечением 70-800 кв.мм;
    2. Фазная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом;
      маркировка жил:
      - цифровая: 1, 2, 3, 4,
      - цветовая: белая или жёлтая, синяя или зеленая, красная или малиновая, коричневая или чёрная;
    3. Заполнение из бумажных жгутов;
    4. Поясная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом;
    5. Экран из электропроводящей бумаги для кабелей на напряжение от 6 кВ и более;
    6. Свинцовая оболочка;
    7. Подушка из битума, пленки ПВХ и крепированной бумаги;
    8. Броня из стальных лент;
    9. Наружный покров из волокнистых материалов.
