Кабель силовой ААП2л-10 3*70-10 (ож) ГОСТ 18410-73 Код ka-18500

+

Кабель силовой ААП2л-10 3*70-10 (ож) ГОСТ 18410-73.

Тип жилы ож(жила монопроволочная)
Материал жилы Алюминий
Количество жил 3
Номинальное переменное напряжение, кВ 10
Размер сечения, мм2 70
Тип кабеля ААП2л-10
Тип силовые
  • Описание

    Кабель силовой ААП2л-10 3*70-10 (ож) ГОСТ 18410-73. Кабель ААП2л-10 3х70 (ож) предназначен для электропередачи в неподвижных установках в сетях на напряжение переменного тока - 10 000 В с частотой 50 Гц и 2,5кВ - на напряжение постоянного тока. В качестве брони в кабеле применяются стальные проволоки. В отличие от брони из лент проволочная броня позволяет подвергать кабель растягивающим усилиям. При высоких растягивающих нагрузках кабель покрывают двойным слоем проволочной брони, диаметром 1.4 – 4.0 мм. Для повышения устойчивости к коррозии в конструкцию кабеля включена усиленная подушка (обозначение 2л).

  • Характеристики
    Тип жилы
    ож(жила монопроволочная)
    Материал жилы
    Алюминий
    Количество жил
    3
    Номинальное переменное напряжение, кВ
    10
    Изоляция
    бумажная пропитанная изоляция
    Тип
    силовые

    Чаще всего кабель ААП2л-10 3х70 эксплуатируется в умеренном и холодном климате (от -50 до +50). Кабель можно прокладывать в земляных траншеях с высоким показателем коррозионной активности благодаря усиленному защитному покрову (двойная подушка). В отличие от кабеля ААПЛ монтировать кабель ААП2л-10 3х70 допустимо в участки земли, где есть блуждающие токи, то есть кабель можно прокладывать вблизи электрифицированных железных дорог, трамвайных путей, рядом с карьерами. Кабель можно прокладывать там где возможны растягивающие нагрузки,например, в насыпных, болотистых, пучинистых и мерзлых грунтах, вертикальных участках трасс. Кабель марки ААП2л-10 3х70 может быть проложен без предварительного подогрева при температуре не ниже 0°С (в соответствии с ГОСТ 18690). Не горит при одинарной прокладке. Если необходимо проложить кабель групповым способом, то его обязательно обрабатывают огнезащитными средствами (например, специальной краской).

  • Конструкция

    Расшифровка силового кабеля ААП2л 10кВ 3х70 (ож)

    • А - Алюминиевая токопроводящая жила
    • А - Алюминиевая оболочка
    • П - Броня из стальных оцинкованных проволок
    • 2л - В подушке под броней имеется два слоя из пластмассовых лент

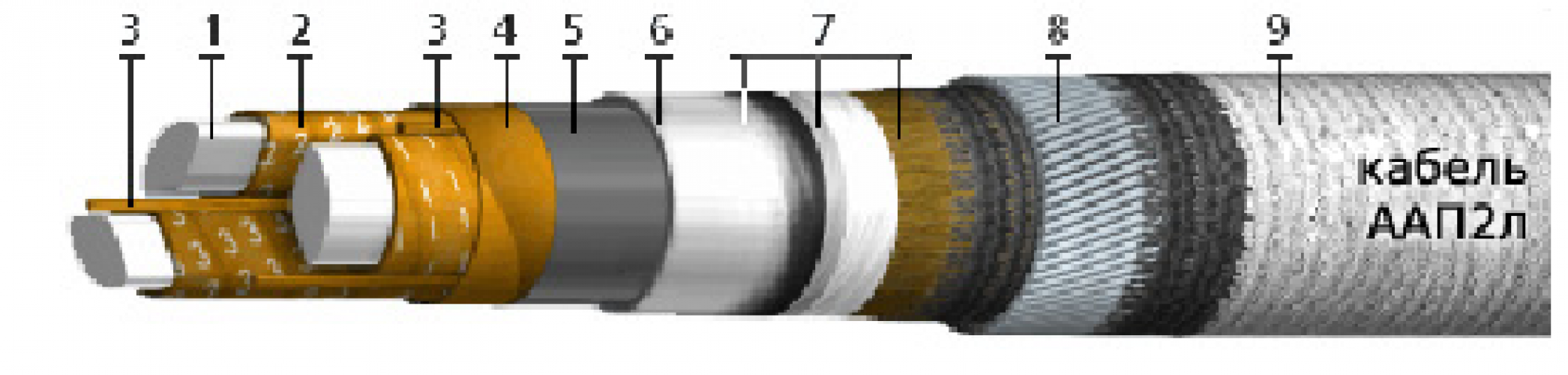

    Элементы конструкции кабеля ААП2л 10кВ 3х70 (ож)

    1. Алюминиевая токопроводящая жила:
      1. -однопроволочная (класс 1) сечением 25-240 кв. мм.,
        -многопроволочная (класс 2) сечением 70-240 кв. мм.;
    2. Фазная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом;
    3. Маркировка жил:
      1. -цифровая: 1, 2, 3, 4,
        -цветовая: белая или жёлтая, синяя или зеленая, красная или малиновая, коричневая или чёрная;
    4. Заполнение из бумажных жгутов;
    5. Поясная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом;
    6. Экран из электропроводящей бумаги для кабелей на напряжение от 6 кВ и более;
    7. Алюминиевая оболочка;
    8. Подушка из битума, пленки ПВХ, крепированой бумаги и кабельной пряжи;
    9. Броня из стальных круглых оцинкованных проволок;
    10. Наружный покров из кабельной пряжи и мела
