Кабель силовой АСБл-10 3*120 (мн) Код ka-18627

Область применения кабеля АСБЛ 3х120

Кабель АСБл 3х120 (мн) предназначен для передачи и распределения электрической энергии в стационарных установках для сетей на напряжение тока 1 кВ, 6 кВ и 10 кВ частотой 50 Гц.
Кабель применяется для прокладки в земле при среднем и высоком уровне активности коррозии грунтов, с наличием или отсутствием блуждающих токов. Кабель силовой асбл характеризуется высокой устойчивостью к изгибам, благодаря защитной оплётке. Следует отметить, что кабель не распространяет горение и может быть использован в пожароопасных зонах и на взрывоопасных территориях.

Особенности кабеля АСБЛ 3х120

Кабели АСБЛ 3х120 с двумя медными контрольными жилами сечением 1,5 кв.мм предназначены для сетей электрофицированного транспорта.

Область применения кабеля АСБЛ 3х120

Кабель АСБл 3х120 предназначен для передачи и распределения электрической энергии в стационарных установках для сетей на напряжение тока 1 кВ, 6 кВ и 10 кВ частотой 50 Гц.
Кабель применяется для прокладки в земле при среднем и высоком уровне активности коррозии грунтов, с наличием или отсутствием блуждающих токов. Кабель силовой асбл характеризуется высокой устойчивостью к изгибам, благодаря защитной оплётке. Следует отметить, что кабель не распространяет горение и может быть использован в пожароопасных зонах и на взрывоопасных территориях.

Особенности кабеля АСБЛ 3х120

Кабели АСБЛ 3х120 с двумя медными контрольными жилами сечением 1,5 кв.мм предназначены для сетей электрофицированного транспорта.

Характеристики АСБЛ 3х120

• Рабочая температура - от -50 до +50 °С;
• Предельно допустимая рабочая температура для кабелей АСБл напряжением 1 и 6 кВ - 80 °С;
• Предельно допустимая рабочая температура для кабелей АСБл напряжением 10 кВ - 70 °С;
• Температура прокладки - не ниже - 0 °С;
• Величина монтажных изгибов для однопроволочного исполнения - не менее 25 диаметров по оболочке;
• Величина монтажных изгибов для многопроволочного исполнения - не менее 15 диаметров по оболочке;
• Срок службы - 30 лет.

Электрические характеристики кабеля АСБл 3х120 :

Сопротивление токопроводящих жил на 1 км длины при температуре 20 °С, Ом:

• для однопроволочного исполнения - не более 29,11;
• для многопроволочного исполнения - не более 29,4;

Сопротивление изоляции на 1 км длины при температуре 20 °С, МОм, не менее:

• для кабелей АСБл напряжением 1 кВ - 100;
• для кабелей АСБл напряжением 6 и 10 кВ - 200;

Продолжительность короткого замыкания - не более 4с;

Расшифровка кабеля АСБЛ 3х120

• А - Алюминиевая токопроводящая жила
• С - Свинцовая оболочка
• Б - Броня из двух стальных лент
• л - В подушке под броней имеется слой из пластмассовых лент

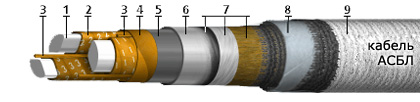

Элементы конструкции кабеля АСБЛ 3х120

1. Алюминиевая токопроводящая жила:
   - однопроволочная сечением 25-240 кв.мм
   - "ож",
   - многопроволочная сечением 70-800 кв.мм;
2. Фазная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом;
   маркировка жил:
   - цифровая: 1, 2, 3, 4,
   - цветовая: белая или жёлтая, синяя или зеленая, красная или малиновая, коричневая или чёрная;
3. Заполнение из бумажных жгутов;
4. Поясная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом;
5. Экран из электропроводящей бумаги для кабелей на напряжение от 6 кВ и более;
6. Свинцовая оболочка;
7. Подушка из битума, пленки ПВХ и крепированной бумаги;
8. Броня из стальных лент;
9. Наружный покров из волокнистых материалов.
