Кабель силовой АСБ2л Код ka-19040

+

Кабель силовой АСБ2л

Тип жилы ож(жила монопроволочная), мн(жила многопроволочная)
Материал жилы Алюминий
Количество жил 1-4
Номинальное переменное напряжение, кВ 10, 0,66/1, 6
Свинцовая оболочка Да
Тип кабеля АСБ2л
Тип силовые
Размер сечения, мм2 6-800
Наличие брони Да
  • Описание

    Расшифровка кабеля АСБ2л:
    А - Алюминиевая токопроводящая жила
    С - Свинцовая оболочка
    Б - Броня из двух стальных лент
    2л - В подушке под броней имеется два слоя из пластмассовых лент

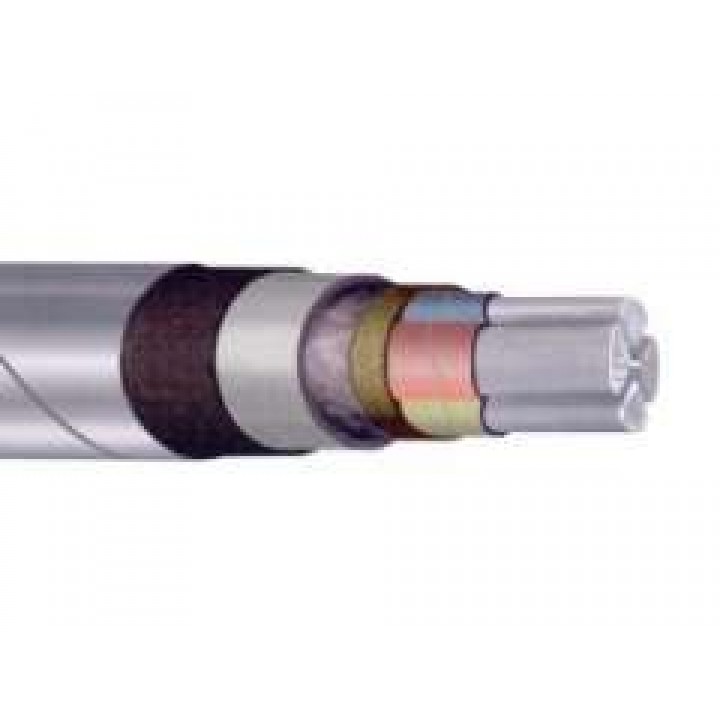

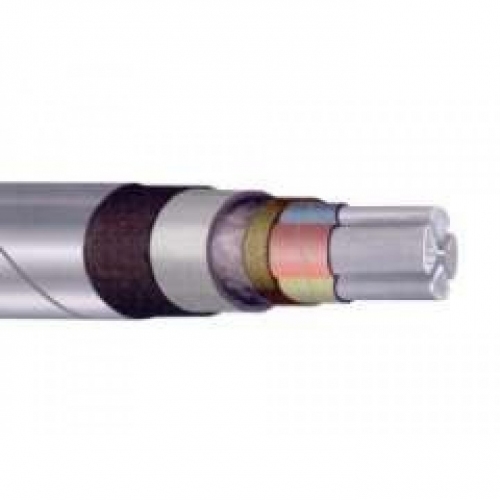

    Элементы конструкции кабеля АСБ2л:
    1. Алюминиевая токопроводящая жила:
    • однопроволочная сечением 25-240 кв.мм - "ож",
    • многопроволочная сечением 70-800 кв.мм;
    2. Фазная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом;
    маркировка жил:
    • цифровая: 1, 2, 3, 4,
    • цветовая: белая или жёлтая, синяя или зеленая, красная или малиновая, коричневая или чёрная;
    3. Заполнение из бумажных жгутов;
    4. Поясная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом;
    5. Экран из электропроводящей бумаги для кабелей на напряжение от 6 кВ и более;
    6. Свинцовая оболочка;
    7. Подушка из битума, пленки ПВХ и крепированной бумаги;
    8. Броня из стальных лент;
    9. Наружный покров из волокнистых материалов.
    Область применения кабеля АСБ2л:
    Кабели предназначены для передачи и распределения электрической энергии в стационарных установках в электрических сетях на напряжение до 10 кВ частотой 50 Гц. Кабели с двумя медными контрольными жилами сечением 1,5 кв.мм предназначены для сетей электрофицированного транспорта.
    Кабели кабеля АСБ2л предназначены для эксплуатации в макроклиматических районах с умеренным и холодным климатом. Кабели предназначены для прокладки в земле (траншеях) со средней коррозионной активностью на трассах с наличием блуждающих токов и в земле (траншеях) с высокой коррозионной активностью на трассах с наличием или отсутствием блуждающих токов, если в процессе эксплуатации не подвергаются растягивающим усилиям. Кабели с нестекающим изоляционным пропиточным составом (ЦАСБ2л) предназначены для прокладки на вертикальных и наклонных участках трасс без ограничения разности уровней.

    Срок службы кабеля АСБ2л - не менее 30 лет.

    СЕЧЕНИЕ ЖИЛ, КВ. ММ СТРОИТЕЛЬНАЯ ДЛИНА, М
    до 70 300-450
    95 и 120 250-400
    150 и более 200-350

  • Характеристики
    Тип жилы
    ож(жила монопроволочная), мн(жила многопроволочная)
    Материал жилы
    Алюминий
    Количество жил
    1-4
    Номинальное переменное напряжение, кВ
    10, 0,66/1, 6
    Свинцовая оболочка
    Да
    Изоляция
    бумажная пропитанная изоляция
    Тип
    силовые
    Наличие брони
    Да

    Кабель силовой АСБ2л

  • Конструкция

    Кабель силовой АСБ2л
