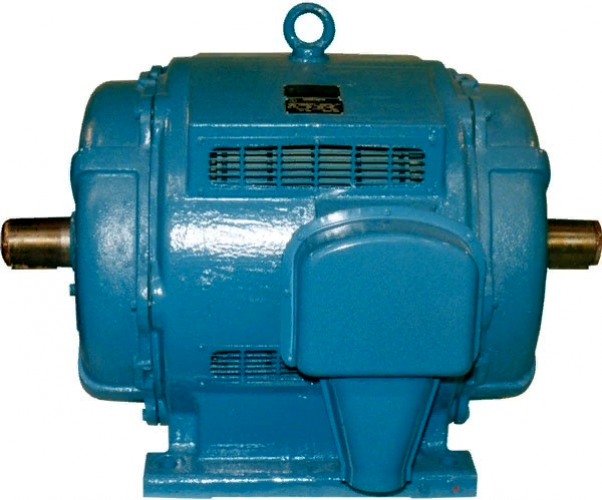

Электродвигатель переменного тока асинхронный АЭ4-400 (для комплектации экскаваторов) Код ed-18590

+

Электродвигатель переменного тока асинхронный экскаваторные АЭ4–400-(4– число полюсов)

Число полюсов 4
Условное обозначение длины сердечника статора X, L
Число оборотов в минуту (об/мин) 1500
Мощность номинальная, кВт 250, 315
Степень защиты IP21
Номинальное напряжение, кВ 6
Тип АЭ4-400
  • Описание

    Технические характеристики

    Тип
    двигателя
    Мощность,
    кВт
    Частота
    вращения,
    об/мин
    Напряжение,
    В
    Частота
    тока, Гц
    КПД,
    %
    Ток,
    А
    Масса,
    кг
    Габарит 400 мм
    АЭ4-400X-4 315 1500 6000 50, 60 94.7 36 1550
    АЭ4-400L-4 250 1500 6000 50, 60 94.5 28.6 1350

    Структура условного обозначения

    АЭ4-400X-4, где:

    • А - двигатель асинхронный защищенного исполнения с короткозамкнутым ротором;
    • Э - для экскаваторов;
    • 4 - номер базовой серии;
    • 400 - высота оси вращения, мм;
    • Х - установочная длина корпуса (L, Х);
    • 4 - число полюсов.

    Назначение АЭ4

    Экскаваторные электродвигатели АЭ4–400 предназначены для комплектации пятимашинных преобразовательных агрегатов экскаваторов и изготавливаются для нужд народного хозяйства.

    Габаритные, установочные, присоединительные размеры

    * все размеры в миллиметрах.

    Тип
    двигателя
    L l1 l2 l10 l11 l30 l31 l33 b b1 b10 b20 b30
    АЭ4-400X-4 1450 130 130 560 660 - 725 315 805 28 686 490 988
    АЭ4-400L-4 1290 130 130 560 660 - 645 235 805 28 686 490 988



    Тип
    двигателя
    h h1 h2 h3 h4 h5 h31 h34 d1 d2 d3 d4 d5
    АЭ4-400X-4 400 15 100 - 20 42.25 910 800 110 М80 99 - 35
    АЭ4-400L-4 400 15 100 - 20 42.25 910 800 110 М80 99 - 35

    Особенности серии

    • вид тока - переменный трехфазный;
    • частота тока - 50 и 60 Гц;
    • направление вращения - любое;
    • группа условий эксплуатации - M18 по ГОСТ 17516.1;
    • класс нагревостойкости изоляции обмотки статора должна быть термореактивной типа «Монолит-2» класса F с расчетным температурным использованием на уровне класса B по ГОСТ 8865, но с предельно допустимой температурой нагрева обмотки 130°С при измерении методом сопротивления;
    • уровень шума двигателей не должен превышать предельных значений: по 1 классу по ГОСТ 16372.

    Условия эксплуатации электродвигателей переменного тока АЭ4

    • при температуре окружающего воздуха: от –45 до 40ºС (для климатического исполнения У2), от –10 до 45ºС (для климатического исполнения Т2);
    • на высоте: не более 1000 м над у.м.;
    • при относительной влажности: до 80% при температуре 20ºС (для климатического исполнения У2); до 90% при температуре 27ºС (для климатического исполнения Т2);
    • при невзрывоопасной окружающей среде, не содержащей токопроводящей пыли, с содержанием коррозийно-активных реагентов:
      • сернистого газа: от 20 до 250 мг/(м2 •сут),
      • хлоридов: менее 0,3 мг/(м2 •сут),
      • содержание инертной пыли: до 10 мг/м3
    • при внешних вибрационных нагрузках в трех взаимно перпендикулярных направлениях с частотой от 1 до 35 Гц и при максимальном ускорении 0,5 g под воздействием одиночных ударов с ускорением до 3 g длительностью от 4 до 60 мс;
    • при допустимых линейных (центробежных) ускорениях поворотной платформы экскаватора – до 1 м/с2 с частотой повторения нагрузок – от 10 до 12 раз/мин;
    • при максимально допустимом крене и дифференте – до 12⁰;
    • в условиях безопасности в соответствии с ГОСТ 12.2.007.0—75 и ГОСТ 12.2.007.1—75.
  • Характеристики
    Число полюсов
    4
    Условное обозначение длины сердечника статора
    X, L
    Число оборотов в минуту (об/мин)
    1500
    Мощность номинальная, кВт
    250, 315
    Степень защиты
    IP21
    Номинальное напряжение, кВ
    6
    Климатическое исполнение
    У3
    Тип
    АЭ4-400

    Технические характеристики

    Тип
    двигателя
    Мощность,
    кВт
    Частота
    вращения,
    об/мин
    Напряжение,
    В
    Частота
    тока, Гц
    КПД,
    %
    Ток,
    А
    Масса,
    кг
    Габарит 400 мм
    АЭ4-400X-4 315 1500 6000 50, 60 94.7 36 1550
    АЭ4-400L-4 250 1500 6000 50, 60 94.5 28.6 1350
  • Конструкция

    Габаритные, установочные, присоединительные размеры

    * все размеры в миллиметрах.

    Тип
    двигателя
    L l1 l2 l10 l11 l30 l31 l33 b b1 b10 b20 b30
    АЭ4-400X-4 1450 130 130 560 660 - 725 315 805 28 686 490 988
    АЭ4-400L-4 1290 130 130 560 660 - 645 235 805 28 686 490 988



    Тип
    двигателя
    h h1 h2 h3 h4 h5 h31 h34 d1 d2 d3 d4 d5
    АЭ4-400X-4 400 15 100 - 20 42.25 910 800 110 М80 99 - 35
    АЭ4-400L-4 400 15 100 - 20 42.25 910 800 110 М80 99 - 35
