Описание
ТАБЛИЦА МОЩНОСТИ ВЭУ в зависимости от СКОРОСТИ ВЕТРА (без учета КПД электроприборов)

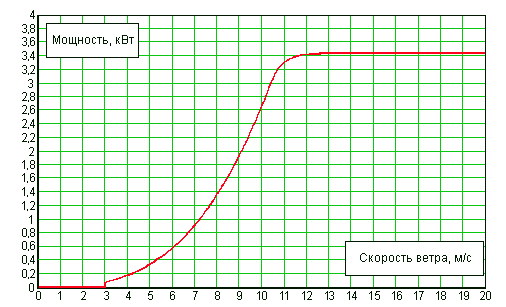

СКОРОСТЬ ВЕТРА, м/сек 3 4 5 6 7 8 9 10 11 12 МГНОВЕННАЯ МОЩНОСТЬ, кВт 0.2 0.3 0.4 0.5 0.9 1.4 1.9 2.6 3.3 3.4 ДНЕВНАЯ ВЫРАБОТКА, кВт-час 4.8 7.2 9.6 12 21.6 33.6 45.6 62.4 79.2 81.6 МЕСЯЧНАЯ ВЫРАБОТКА, кВт-час 144 216 288 360 648 1008 1368 1872 2376 2448 ГОДОВАЯ ВЫРАБОТКА, кВт-час 1728 2592 3456 4320 7776 12096 16416 22464 28512 29376 График мощности ВЭУ-3(6) в зависимости от скорости ветра
-
Характеристики
Мощность номинальная, кВт3
Мощность генератора номинальная 3 кВт Скорость ветра номинальная 10.4 м/с Коэффициент использования энергии ветра 38% Выходное напряжение ВЭУ 24 (48) В пост.тока Выходное напряжение инвертора (квазисинусоида) 220/110 В перем.тока Номинальная частота инвертора 50/60 Гц Стартовая скорость ветра 3 м/сек Диапазон рабочих скоростей ветра 4.. .45 м/сек Максимальная допустимая скорость ветра 60 м/с Диапазон частоты вращения 60-200 об/мин Номинальная частота вращения 160 об/мин Количество лопастей 4 Хорда лопасти (длина по горизонтальному разрезу) 460 мм Диаметр ротора (колеса) 3.4 м Высота ротора 4.2 м Ометаемая площадь 14.28 кв.м Высота мачты 8-20 м Диапазон рабочих температур воздуха -50. . . +40 0C Срок эксплуатации ВЭУ > 20 лет Период между тех.обслуживанием > 5 лет
Масса ВЭУ, в том числе:
1. Ротор, в том числе:
1.1. Лопасти
1.2. Ступица
1.3. Генератор
1.4. Аэродинамический тормоз
1.5. Механический тормоз
1.6. Стойки, крепеж
2. Мачта
596 кг
396 кг
72 кг
103 кг
65 кг
52 кг
9 кг
95 кг
200 кг -
