Ветроэлектрогенератор ВЭУ-0.1 Код ve-18125

+

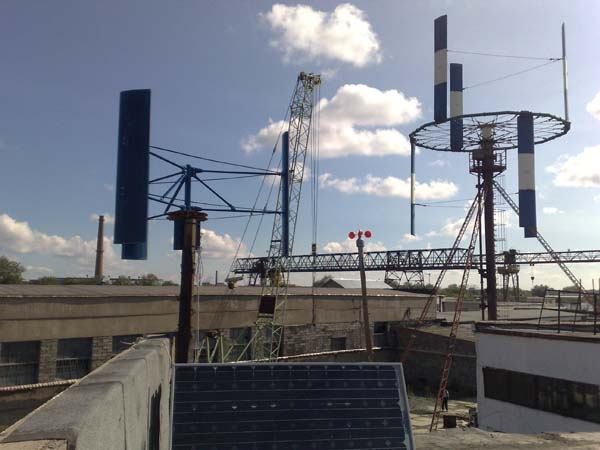

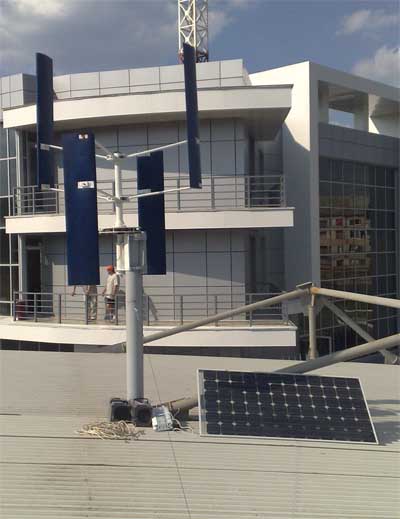

Может использоваться для питания светильников общественного и персонального освещения. Возможно гибридное применение ветрогенератора и солнечных модулей.

Мощность номинальная, кВт 0.1
  • Описание

    ТАБЛИЦА МОЩНОСТИ ВЭУ в зависимости от СКОРОСТИ ВЕТРА (без учета КПД электроприборов)


    СКОРОСТЬ ВЕТРА, м/сек 3 4 5 6 7 8 9 10 11 12
    МГНОВЕННАЯ МОЩНОСТЬ, кВт 0 0.1 0.2 0.3 0.5 0.7 1.0 1.4 1.7 1.7
    ДНЕВНАЯ ВЫРАБОТКА, кВт-час 0 2.4 4.8 7.2 12 16 24 34 41 41
    МЕСЯЧНАЯ ВЫРАБОТКА, кВт-час 0 72 144 216 360 504 720 1008 1224 1224
    ГОДОВАЯ ВЫРАБОТКА, кВт-час 0 864 1728 2592 4320 6048 8640 12096 14688 14688

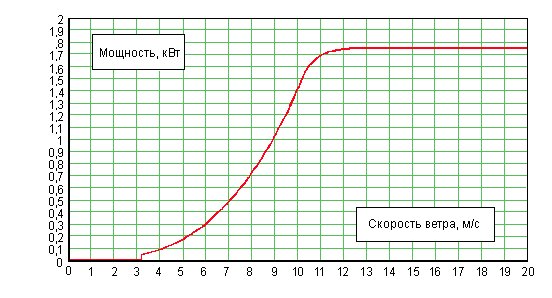

    График мощности ВЭУ-1.5 в зависимости от скорости ветра

  • Характеристики
    Мощность номинальная, кВт
    0.1
    Мощность генератора номинальная 1.5 кВт
    Выходное напряжение ВЭУ 24 (48) В пост.тока
    Скорость ветра номинальная 10.4 м/с
    Коэффициент использования энергии ветра 38%
    Выходное напряжение инвертора (квазисинусоида) 220/110 В перем.тока
    Номинальная частота инвертора 50/60 Гц

    Стартовая скорость ветра 1 м/сек
    Диапазон рабочих скоростей ветра 4.. .45 м/сек
    Максимальная допустимая скорость ветра 60 м/с
    Диапазон частоты вращения 60-220 об/мин
    Номинальная частота вращения 190 об/мин

    Количество лопастей 4
    Хорда лопасти (длина по горизонтальному разрезу) 300 мм
    Диаметр ротора (колеса) 2.3 м
    Высота ротора 2.8 м
    Ометаемая площадь 6.44 кв.м
    Высота мачты 8-20 м

    Диапазон рабочих температур воздуха -50. . . +40 0C
    Срок эксплуатации ВЭУ > 20 лет
    Период между тех.обслуживанием > 5 лет
    Масса ВЭУ, в том числе:

    1. Ротор, в том числе:
    1.1. Лопасти
    1.2. Ступица
    1.3. Генератор
    1.4. Аэродинамический тормоз
    1.5. Механический тормоз
    1.6. Стойки, крепеж
    2. Мачта

    596 кг

    396 кг
    72 кг
    103 кг
    65 кг
    52 кг
    9 кг
    95 кг
    200 кг
