Вакуумный высоковольтный выключатель ВБСК Код va-18327

Устанавливаются в шкафах комплектных распределительных устройств (КРУ) типа К112, а также используются для замены маломасляных и электромагнитных выключателей. Выключатели изготавливаются в стационарном исполнении.

Выключатели соответствуют требованиям ГОСТ 687-78, ГОСТ 18397-86 и ТУ16-2000 РИЖФ.674152.011ТУ

• Высота над уровнем моря не более 1000 м;
  Верхнее рабочее значение температуры воздуха при эксплуатации, не более: 55° С;
• Нижнее рабочее значение температуры воздуха при эксплуатации: не менее

  минус 60° С;
• Относительная влажность воздуха 80% при 20° С;
• Окружающая среда невзрывоопасная, атмосфера типа II (промышленная), содержание коррозионно-активных агентов:
  • сернистый газ от 20 до 110 мг/м2сут.
  • хлориды менее 0,3 мг/м2 сут.
• Значения механических воздействующих факторов внешней среды соответствуют группе М6 по ГОСТ 17516.1-90;
• Рабочее положение выключателя в пространстве - вертикальное.
• Выключатель обеспечивает нормальную работу и нормированные параметры при крене и дифференте до 5°.
• Требования техники безопасности по ГОСТ 12.2.007.0-75, ГОСТ 12.2.007.3-75

Гарантии изготовителя

Гарантийный срок эксплуатации - 5 лет со дня ввода в эксплуатацию.

Принцип действия

Включение выключателя происходит при подаче питания на катушку электромагнита включения или при повороте вручную вала механизма ручного включения. При подаче питания на катушку электромагнита включения, якорь электромагнита включения, втягивается в катушку и поворачивает (через механизм свободного расцепления) вал выключателя. Вал выключателя через изоляционные тяги и узлы поджатия замыкает контакты КДВ. Во включенном положении вал выключателя удерживается механической защелкой. При ручном оперативном включении кулачок механизма ручного включения воздействует на якорь электромагнита включения, и он перемещается за счет энергии запасенной пружиной включения. Отключение выключателя происходит при воздействии электромагнита оперативного отключения или токовых электромагнитов или электромагнита отключения независимого питания или кнопки ручного отключения на релейный валик, который, поворачиваясь против часовой стрелки, освобождает находящуюся под натяжением пружину и рычаг, выбивающий под воздействием этой пружины отключающую защелку. После этого, механизм свободного расцепления складывается, поворачивается вал выключателя (под действием пружин поджатия и отключения), и происходит отключение. Конечное положение вала выключателя в отключенном состоянии определяется демпфером.

Принцип работы выключателя основан на гашении электрической дуги, возникающей при размыкании контактов в вакууме. Высокая электрическая прочность вакуумного промежутка обеспечивает надежное гашение дуги. Гашение электрической дуги обеспечивается камерой дугогасительной вакуумной КДВ 5-10-20/1000 УХЛ2

Выключатель состоит из следующих основных частей:

• Три полюса с единым приводом на все полюса. Каждый полюс содержит КДВ и узлы поджатия контактов КДВ.
• Электромагнит включения, который предназначен для оперативного включения выключателя.
• Электромагнит отключения и токовые электромагниты для схем с дешунтированием, которые предназначены для оперативного и аварийного отключения выключателя.
• Электромагнит отключения от независимого источника питания.
• Механизм ручного оперативного включения.
• Вал выключателя, который предназначен для перемещения контактов КДВ за счет тягового усилия электромагнита включения и энергии, предварительно запасенной пружиной отключения при включении, а также осуществляет кинематическую связь с блоком сигнализации.
• Блок сигнализации, который предназначен для обеспечения работы схемы управления выключателя и сигнализации положения выключателя.

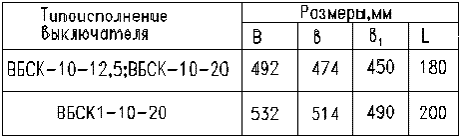

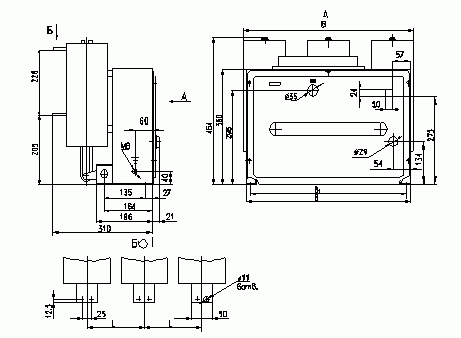

Габаритные, установочные и присоединительные размеры выключателей
