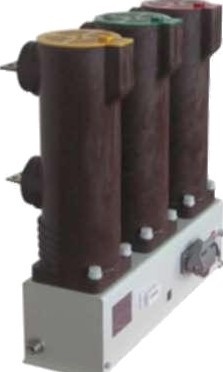

Вакуумные выключатели с магнитным удержанием ВБМУ-10 Код va-183280

Выключатели устанавливаются во все разрабатываемые комплектно-распределительные устройства (КРУ, КРУН, КСО), а также используются для модернизации шкафов КРУ, находящихся в эксплуатации.

Управление выключателем осуществляется с помощью блока управления типа БУ/ЭЛКО, выполненного в виде отдельного устройства, электрически связанного с выключателем с помощью разъемных соединений.

Конструктивно выключатели имеют три привода с «магнитной защелкой», установленные в каждой фазе и связанные между собой валом синхронизации. Кинематически привод соединен с подвижным контактом вакуумной дугогасительной камеры напрямую через изоляционную тягу, без использования промежуточных звеньев и элементов.

Отличительные особенности:

• высокий механический и коммутационный ресурс;
• малое энергопотребление по цепям оперативного питания;
• не требуется проведения ремонтных работ любой сложности на протяжении всего срока эксплуатации;
• простота адаптации к любым типам КРУ и КСО;
• малые габариты и вес.

Выключатели соответствуют техническим условиям ТУ 16-2011 РИЖФ.674152.050ТУ

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ
