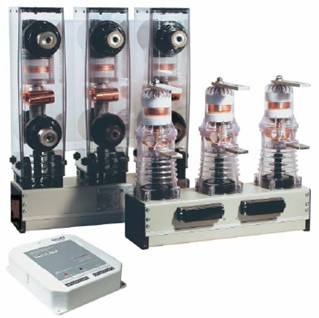

Описание
Выключатели ВВ/TEL применяются в ячейках КРУ внутренней и наружной установки, а также в камерах КСО, как при новом строительстве, так и при замене выключателей прошлых лет выпуска.
Отличительные особенности:
- высокий коммутационный и механический ресурсы;
- отсутствие необходимости проведения текущего и среднего ремонтов;
- питание цепей управления от сети постоянного, выпрямленного и переменного оперативного тока;
- малое потребление мощности из сети оперативного питания;
- возможность отключения при потере оперативного питания;
- полная взаимозаменяемость с устаревшими маломасляными выключателями по главным и вспомогательным цепям;
- возможность работы в любом пространственном положении;
- малые габариты и масса.
Все вакуумные выключатели серии ВВ/TEL полностью испытаны на соответствие требованиям российских стандартов и имеют сертификаты соответствия системы ГОСТ Р.
ТИПОИСПОЛНЕНИЯ ВЫКЛЮЧАТЕЛЯ ВВ/TEL
Предприятие ООО ПВФ "ЦЭТ" предлагает целую линейку выключателей серии TEL, различающихся по номинальным параметрам, а также по габаритным и присоединительным размерам. По способу установки выключатели подразделяются на два исполнения —стационарное и выкатное. Выключатели выкатного типа полностью приспособлены для встраивания в КРУ.
Неотъемлемой частью вакуумных выключателей ВВ/TEL являются устройства управления, изготавливаемые в виде отдельных блоков, устанавливаемых в релейных шкафах, на выкатных элементах КРУ, КРУН, а также на фасадах КСО.
Устройства управления позволяют выполнить следующие основные функции:
- местное и дистанционное управление, в том числе от низковольтного вспомогательного источника питания;
- стандартный цикл управления вакуумным выключателем «О»–0,3с–«ВО»–15с–«ВО» по ГОСТ 687) 78;
- блокировку от повторного включения;
- питание от токовых цепей при отсутствии напряжения питания;
- возможность отключения выключателя в течении 20 с после исчезновения напряжения оперативного питания.

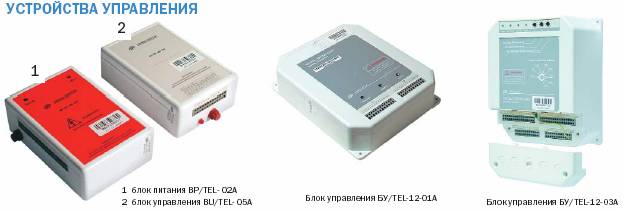

На сегодняшний день существуют две основных модификации устройств управления:
1) Блок управления BU/TEL- 05А, применяемый совместно с блоком питания BP/TEL- 02A, имеет минимальный набор функций и позволяет управлять вакуумным выключателем только посредством «сухих» контактов.
2) Блок управления БУ/TEL-12А обеспечивает наиболее гибкое и удобное сопряжение со вторичными цепями защиты и управления, выполненными как с применением традиционныхэлектромеханических реле, так и с использованием современных микропроцессорных реле.
В БУ/TEL-12А основные функции, присущие блоку управления BU/TEL- 05А, дополнены следующими функциям:
- контроль исправности цепи электромагнитов выключателя;
- отключение выключателя от токовых цепей и от независимого источника питания;
- сигнализация аварийного отключения выключателя;
- самодиагностика;
- сигнализация и идентификация типа неисправности.
Блок управления БУ/TEL-12А выпускается в трех модификациях:
I. БУ/TEL-12-01А рекомендуется применять на постоянном (выпрямленном) оперативном токе совместно с микропроцессорными защитам всех фирм)производителей;
II. БУ/TEL-12-02А рекомендуется применять на постоянном (выпрямленном) оперативном токе совместно с защитами, выполненными на электромеханике;
III. БУ/TEL-12-03А рекомендуется применять на переменном оперативном токе со всеми типами защит.

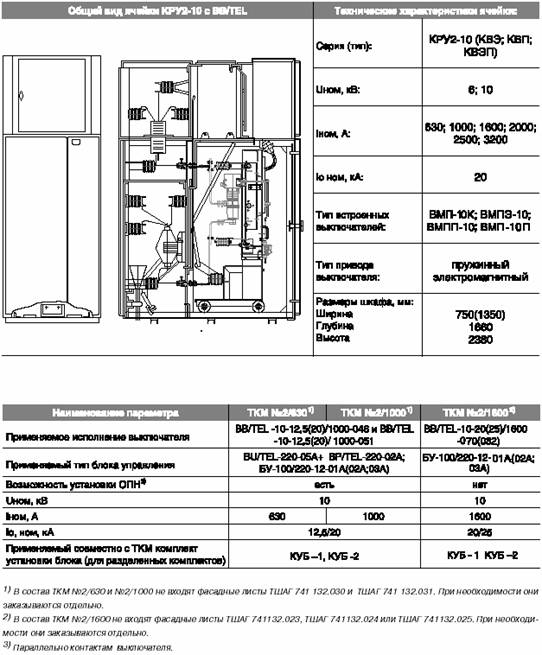

Типовые комплекты металлоконструкции ТКМ №2/630, №2/1000 и №2/1600 для модернизации шкафов КРУ2-10; К-ХII; -ХIII; К-ХХVI; К-37 и КР-10/500
Выкатные элементы серии ВЭ/TEL с вакуумным выключателем ВВ/TEL
и устройством управленияВыдвижные элементы (далее ВЭ) предназначены для коммутации электрических цепей в нормальных и аварийных режимах в шкафах комплектных распределительных устройств внутренней и наружной установки номинальным напряжением до 10 кВ трехфазного переменного тока частотой 50 Гц для систем с изолированной нейтралью. ВЭ предназначены для использования в шкафах КРУ серий К-59, К-104, КМ-1М,КМ-1Ф, КМВ, КРУН-6-10-Л, К-204ЭП, выпускаемых в настоящее время, а также для замены маломасляных выключателей типа ВК-10, ВКЭ-10 в ранее выпускавшихся КРУ серий К-47, К-49, КМ-1 и в шкафах КРУ вышеперечисленных серий.
ВЭ серии ВЭ/TEL изготавливаются в климатическом исполнении У2(3) по ГОСТ 15150-69 и рассчитаны для работы в следующих условиях:
- высота над уровнем моря до 1000 м;
- верхнее значение температуры окружающего воздуха в КРУ плюс 55°С;
- нижнее значение температуры окружающего воздуха в КРУ минус 40°С;
- среднемесячное значение относительной влажности окружающего воздуха 80% при температуре плюс 20°С;
окружающая среда невзрывоопасная, не содержащая газов и паров, вредных для изоляции, не насыщенная токопроводящей пылью в концентрациях, снижающих параметры выключателя, тип атмосферы II, промышленная по ГОСТ 15150-69.
Основные технические характеристики
Наименование параметра
ВЭ/TEL-10-20/630
ВЭ/TEL-10-20/1000
ВЭ/TEL-10-20 (25)/1600
Применяемый тип выключателя
ВB/TEL-10-20/1000
ВB/TEL-10-20/1000
ВB/TEL-10-20 (25)/1600
Номинальное напряжение, кВ
10
10
10
Наибольшее напряжение, кВ
12
12
12
Номинальный ток, А
630
1000
1600
Номинальный ток отключения, кА
20
20
20
Коммутационный ресурс, ВО:
при ном. токе
50000
50000
30000
при ном. токе откл.
100
100
50
Габаритные размеры, мм
Высота
1158 (1168)
1158 (1168)
1158 (1168)
Ширина
640 (660)
640 (660)
640 (660)
Глубина
626
626
626
Масса, не более, кг
112
115
125
Устройство выкатного элемента
Состав выдвижного элемента
1. Сборная металлоконструкция;
2. Узел фиксации ВЭ;
3. Узел электромеханической блокировки и ручного отключения ВВ;
4. Узел дополнительной фиксации ВЭ;
5. Устройство для заземления ВЭ;
6. Ошиновка главной цепи с розеточными контактами;
7. Жгуты вторичных цепей;
8. Вакуумный выключатель типа ВВ/TEL,10,20/1000;
9. Вакуумный выключатель типа ВВ/TEL,10,20/1600;
10.Блок управления типа БУ/TEL,100
ВЭ 10-20/1000
ВЭ 10-20/1600
Комплект адаптации с вакуумным выключателем ВВ/TEL и устройством управления для замены масляных выключателей серии ВМП
Монтажный комплект деталей (модуль) предназначен для модернизации выдвижных элементов ячеек КРУ путем замены маломасляных выключателей серии ВМП (ВМП-10П, ВМП-10К, ВМП-10Ку, ВМПЭ-10, ВМПП-10) на вакуумные выключатели серии BB/TEL.
Простота и универсальность комплекта позволяют сравнительно легко установить выключатели серии BB/TEL на выдвижном элементе любой из ячеек типа K-XII, K-XIII, K-XXVI, K-37, KРУ2-10, КР-10/500.
При реконструкции выкатной части ячеек используются элементы ошиновки и втычные контакты главных цепей демонтированного выключателя ВМП, его рама, а также сохраняются механизмы доводки и фиксации выдвижного элемента в рабочем и контрольном положениях. Выдвижной элемент после монтажа на нем выключателя ВВ/TEL повторяет габаритные и присоединительные размеры выкатного элемента с выключателем серии ВМП.
Состав комплекта адаптации типа ВМП
Монтажный комплект помимо выключателя ВВ/TEL и устройства управления включает в себя следующие элементы:
- Элементы ошиновки вакуумного выключателя ВВ/TEL (к ним при монтаже подсоединяются демонтированные втычные контакты заменяемого выключателя);
- Опорные изоляторы;
- Уголки для крепления модуля с выключателем к каркасу модернизируемого выдвижного элемента;
- Кронштейны для крепления выключателя к уголкам 3;
- Втулка для стыковки выхода вала выключателя с тягой кнопки ручного отключения выключателя;
- Тяга кнопки ручного отключения выключателя;
- Кнопка ручного отключения выключателя, одновременно выполняющая роль указателя положения выключателя “ВКЛ,ОТКЛ";
- Блокиратор, запрещающий перемещение выкатного элемента из рабочего положения в контрольное и обратно при включенном выключателе и не позволяющий пройти электрическому сигналу на включение выключателя при указанных перемещениях выдвижного элемента.

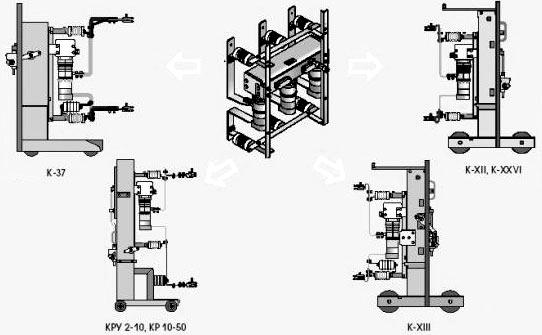

Примеры применения универсального модуля для замены ВМП

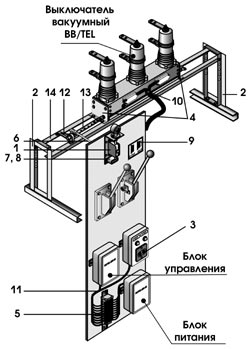

Комплект адаптации с вакуумным выключателем ВВ/TEL и устройством управления для замены выключателей в камерах серии КСО
Монтажный комплект адаптации типа КСО предназначен для модернизации шкафов КРУ стационарного типа: КСО-266, КСО-272, КСО-285, КСО-292, КСО-298, КСО2200, КСО-2УМ, КСО-ЛП-318, КСО-Д-13Б, КСО-КП-03-00, КРН-III, КРН-IV, КРУН МКФН, КРУН К-VI, КРН-10У1, 2КВЭ-6.
Установка выключателя по всем разработанным предприятием проектам выполняется без сварочных работ. Выключатель устанавливается на кронштейнах, которые крепятся к ребрам жесткости внутри шкафа. Во всех реконструируемых шкафах применяется простая и надежная блокировка выключателя ВВ/TEL с использованием блокиратора оригинальной конструкции, не допускающего манипулирования с ножами разъединителей (заземлителей) при включенном положении выключателя.
Состав комплекта адаптации типа КСО
- Устройство блокирующее
- Кронштейны крепления выключателя
- Пульт управления
- Уголки выключателя
- Клеммная колодка WAGO
- Тяга
- Фланец
- Кнопка ручного отключения (указатель ВКЛ,ОТКЛ)
- Табличка “ВКЛ,ОТКЛ”
- Скоба крепления жгута к выключателю
- Комплект маркированных кабелей с деталями крепления
- Опора удлинителя вала
- Удлинитель вала со втулкой
- Уголок
Комплект адаптации с вакуумным выключателем ВВ/TEL и устройством управления для замены выключателей выкатных элементах каркасного исполнения
Комплект адаптации с вакуумным выключателем ВВ/TEL и устройством управления для замены выключателей в выкатных элементах каркасного исполнения в КРУ серий: К-III-У, К-IV, К-IVу, К-VIу (К-IX), КВС-09, КР-10У4-2 и других (изготовленных в СССР в середине 50-ых годов прошлого века).
Проекты зарубежных и нетрадиционных ячеек с вакуумным выключателем ВВ/TEL и устройством управления
Проекты зарубежных и нетрадиционных ячеек, для встраивания в:
CSIM 1-12, CSIM 1-20, СSI-1-10, HL-4, ST-7(9), RSW 10/I, K3-02 и других
-

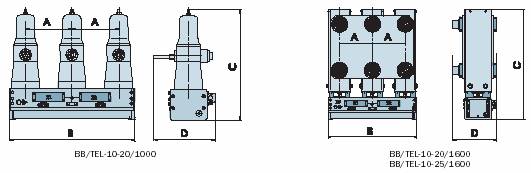

Характеристики
Параметр BB/TEL-10-12,5/1000 У2
BB/TEL-10-20/1000 У2
BB/TEL-10-20/1600 У2
BB/TEL-10-25/1600 У2
Номинальное напряжение, кВ
10
10
10
10
Номинальный ток, А
630, 1000
630, 1000
1600
1600
Номинальный ток отключения, кА
12,5
20
20
25
Ток динамической стойкости, (наибольший пик),А
32
51
51
64
Испытательное кратковременное напряжение (одноминутное) промышленной частоты, кВ
42
42
42
42Ресурс по коммутационной стойкости,
а) при номинальном токе, циклов "ВО"
б) при номинальном токе отключения, операций "О"
в) при номинальном токе отключения, циклов "ВО"50000
100
100
50000
150
100
30000
150
50
30000
50
50Собственное время отключения, мс, не более
15
15
15
15
Полное время отключения, мс, не более
25
25
25
25
Собственное время включения, мс, не более
70
70
70
70
Верхнее/нижнее значение температуры окружающего
воздуха, °С.
+55/-40
+55/-40
+55/-40
+55/-40Стойкость к механическим воздействиям, группа по ГОСТ 17516.1-90
М7
М7
М7
М7Масса модуля коммутационного, кг,
не более
а) с межполюсным расстоянием 200 мм
б) с межполюсным расстоянием 250 мм
35
37
35
37
65
70
65
70Срок службы до списания, лет
25
25
25
25
-

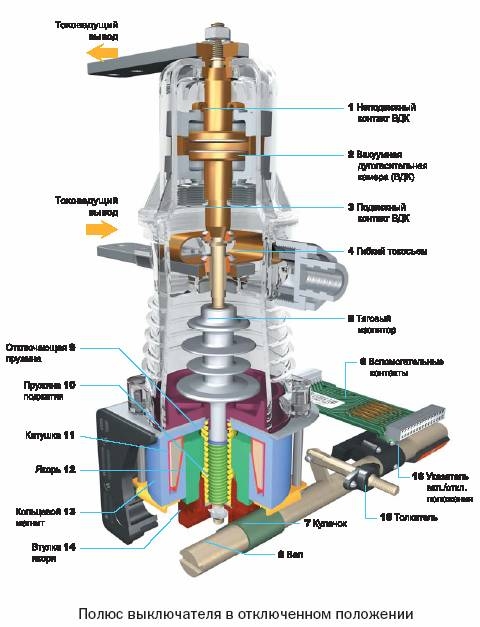

Конструкция
Выключатель состоит из трех полюсов, установленных на металлическом основании, в котором размещены пофазные электромагнитные приводы с магнитной защелкой, удерживающей выключатель неограниченно долго во включенном положении после прерывания тока в катушке электромагнита привода.
Остальные узлы полюсов размещаются в изоляционном корпусе из прозрачного механически прочного и дугостойкого полимерного материала (лексана), который предохраняет их от возможных в эксплуатации механических повреждений и воздействий электрической дуги тока короткого замыкания. Все три полюса имеют одинаковую конструкцию.
Включение выключателя
Командой на включение от блока управления подается постоянное напряжение на катушку электромагнита 11.
Под действием электромагнитных сил якорь 12 начинает двигаться вверх и через пружину поджатия 10 заставляет двигаться тяговый изолятор 5 и подвижный контакт 3, сжимая при этом пружину отключения 9.
После замыкания контактов 1 и 3
якорь продолжает двигаться еще 2 мм до упора, сжимая пружину 10 и создавая необходимое поджатие между контактами ВДК 2.
Общий ход якоря составляет 8 мм, а ход подвижного контакта 6 мм.
После снятия напряжения якорь остается во включенном положении благодаря остаточной индукции в электромагните 13.
Отключение выключателя
Командой на отключение от блока управления на катушку 11 подается напряжение противоположной полярности, чем при включении. Магнит 13 при этом частично размагничивается, якорь 12 снимается с магнитной защелки и под действием пружин 9 и 10 перемещается совместно с подвижными частями выключателя в отключенное положение. В этом положении они удерживаются силой отключающей пружины 9.
Ручное отключение осуществляется воздействием на кнопку ручного отключения, которая через толкатель 15, шарнирно связанный с валом 8, и через кулачок 7 с якорем 12, срывает якорь с магнитной защелки и отключает выключатель.
ВАКУУМНАЯ ДУГОГАСИТЕЛЬНАЯ КАМЕРА
Одним из основных элементов выключателя является вакуумная дугогасительная камера (ВДК).
Сегодня ВДК серии TEL имеет самую прогрессивную конструкцию в которой применяются последние достижения современных технологий. ВДК имеет рекордно малые габариты и массу. Износ ее контактов при
совершении 50000 операций отключения номинального тока не превышает 1 мм.
Конструкция ВДК
Корпус ВДК состоит из двух керамических изоляторов 2 и 6 и медного экрана 4, припаиваемого к изоляторам.
Конструктивными особенностями ВДК являются чашеобразная форма керамических изоляторов и сварной сильфон 7, значительно снизившие вес и габариты ВДК.
Сильфон припаивается к изолятору 6 и выводу 8, обеспечивая возможность перемещения подвижного контакта 5 без нарушения герметичности ВДК.
На торцевые части неподвижного 3 и подвижного 5 контактов припаяны пластины из металлокерамики, обеспечивающие им высокую износостойкость.
Выводы 1 и 8 служат для соединения с выводами выключателя. Аксиальное магнитное поле в межконтактном промежутке создается путем выполнения в контактах специальных разрезов (на рис. не показаны). За счет его дуга не концентрируется, а находится в диффузионном состоянии на всей поверхности контактов, что видно на прилагаемом фото. Это значительно
снижает износ контактов, повышает отключающую способность и коммутационный ресурс выключателя.
-
