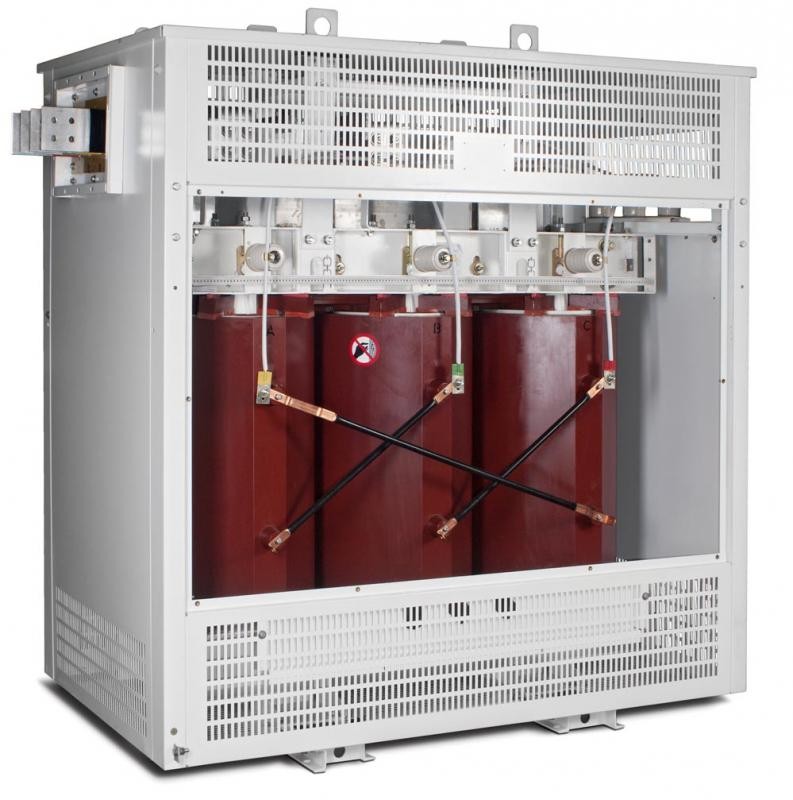

Трансформаторы силовые сухие ТСЗЛ 1000 кВА Код tr-181180

     Трехфазные cухие трансформаторы с литой изоляцией типа ТСЗЛ (ТСЛЗ) с кожухом мощностью 25 … 2500 кВА напряжением 6 и 10 кВ предназначены для преобразования электрической энергии в электросетях трехфазного переменного тока частотой 50 Гц. Устанавливаются в промышленных помещениях и общественных зданиях, к которым предъявляют повышенные требования в части пожаробезопасности, взрывозащищенности, экологической чистоты.

     Трансформаторы выпускаются в исполнении со степенью защиты от IP21 и выше. Корпуса для трансформаторов выпускаются в различных вариациях: ввода сверху, ввода сбоку, ввода снизу. Против перегрева трансформаторы защищены тепловой позисторной защитой, встроенной в обмотку низшего напряжения и выведенной на клеммы теплового реле. Регулирование напряжения до ±5% ступенями по 2,5%. ПБВ (переключение без возбуждения) путем перестановки перемычек.

Класс нагревостойкости - F.

• Схема и группа соединение - У/Ун-0; Д/Ун-11.
• Вид климатического исполнения - У, УХЛ, Т.
• Категория размещения - 3.
• Температура окр. среды - от -45С до +40С.
• Режим работы - длительный.
• Высота установки над уровнем моря - не более 1000 м.
• Трансформаторы не предназначены для работы в условиях тряски, вибрации, ударов, в химически активной, взрывоопасной, содержащей пыли окружающей среде.

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ ТРАНСФОРМАТОРА:

ТСЛ(3)-X/X УЗ

Т - Трехфазный; С - Охлаждение естественное воздушное, сухой; Л - Литой изоляции; (3) - Исполнение защищенное; X - Типовая мощность в киловольт-амперах; X - Класс напряжения обмотки ВН; УЗ - Климатическое исполнение и категория размещения
