Трансформаторы силовые сухие ТСЗЛ - 6(10) кВ / 25 … 2500 кВА Код tr-181150

+

Силовые трансформаторы типа ТСЗЛ

Вид трансформатора силовой
  • Описание

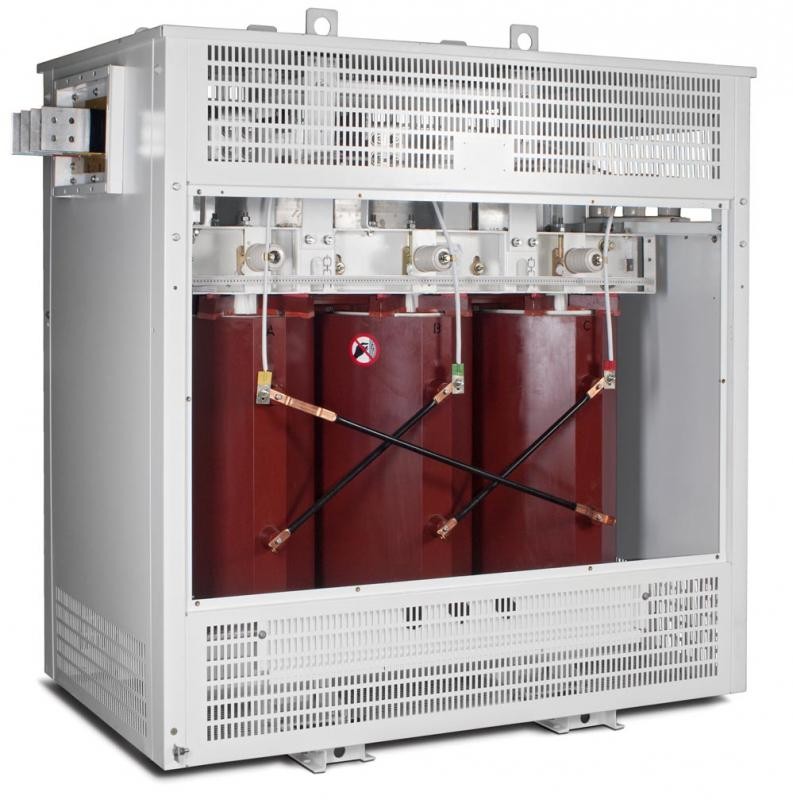

         Трехфазные сухие трансформаторы с литой изоляцией типа ТСЗЛ (ТСЛЗ) с кожухом мощностью 25 … 2500 кВА апряжением 6 и 10 кВ предназначены для преобразования электрической энергии в электросетях трехфазного переменного тока частотой 50 Гц. Устанавливаются в промышленных помещениях и общественных зданиях, к которым предъявляют повышенные требования в части пожаробезопасности, взрывозащищенности, экологической чистоты.

         Трансформаторы выпускаются в исполнении со степенью защиты от IP21 и выше. Корпуса для трансформаторов выпускаются в различных вариациях: ввода сверху, ввода сбоку, ввода снизу. Против перегрева трансформаторы защищены тепловой позисторной защитой, встроенной в обмотку низшего напряжения и выведенной на клеммы теплового реле. Регулирование напряжения до ±5% ступенями по 2,5%. ПБВ (переключение без возбуждения) путем перестановки перемычек.

    Класс нагревостойкости - F.

    • Схема и группа соединение - У/Ун-0; Д/Ун-11.
    • Вид климатического исполнения - У, УХЛ, Т.
    • Категория размещения - 3.
    • Температура окр. среды - от -45С до +40С.
    • Режим работы - длительный.
    • Высота установки над уровнем моря - не более 1000 м.
    • Трансформаторы не предназначены для работы в условиях тряски, вибрации, ударов, в химически активной, взрывоопасной, содержащей пыли окружающей среде.

    СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ ТРАНСФОРМАТОРА:

    ТСЛ(3)-X/X УЗ

    Т - Трехфазный; С - Охлаждение естественное воздушное, сухой; Л - Литой изоляции; (3) - Исполнение защищенное; X - Типовая мощность в киловольт-амперах; X - Класс напряжения обмотки ВН; УЗ - Климатическое исполнение и категория размещения

  • Характеристики
    Область применения
    торговые центры, жилые здания, административные здания, промышленный
    Тип трансформатора
    ТСЗЛ
    Вид трансформатора
    силовой сухой
    Вид трансформатора
    силовой
    Способ охлаждения
    воздух
    Схема и группа соединения обмоток
    Д/Ун-11, Ун/У-0
    Количество фаз
    трехфазный
