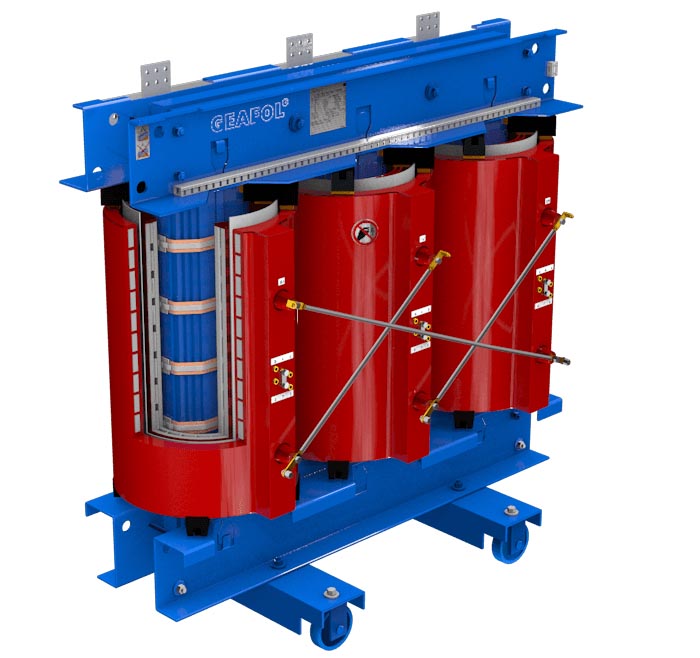

Трансформаторы силовые сухие серии ТСГЛ (без кожуха, незащищенного исполнения - степень защиты IP00) типа "Геафоль" (эпоксидный компаунд с кварцевым наполнителем) - силовые понижающие трехфазные двухобмоточные общего назначения нормального конструктивного исполнения мощностью от 100 до 2500 кВА напряжением до 10 кВ, используются во многих отраслях народного хозяйства. Трансформаторы предназначены для преобразования электрической энергии в электросетях трехфазного переменного тока частотой 50 Гц и устанавливаются в промышленных помещениях и общественных зданиях, которым предъявляются повышенные требования в части пожаробезопасности, взрывозащищенности, экологической чистоты.
Дополнительные обмотки усилены стеклотканью, что исключает возникновение трещин в эпоксидном компаунде даже при перегрузке трансформаторов. Этот материал не оказывает вредного влияния на окружающую среду, не выделяет никаких токсичных газов даже при воздействии дуговых разрядов. Благодаря такой изоляции обмотки не требуется технического обслуживания.
Условия эксплуатации:
- температура окружающего воздуха: от -25 oС до +40 oС;
- относительная влажность воздуха ~ не более 98% при температуре +25°С;
- высота установки над уровнем моря - не более 1000м;
- окружающая среда - невзрывоопасная, не содержащая токопроводящей пыли.
-
Характеристики
Тип трансформатораТСГЛВид трансформаторасиловой сухой
Силовые трансформаторы типа ТСГЛ мощностью от 100 до 2500 кВА с номинальным напряжением первичной обмотки (высокого напряжения) до 20 кВ включительно и вторичной обмотки (низкого напряжения) - 0,4 кВ. Регулирование напряжения - переключение без возбуждения с помощью перемычек на ± 5% или ± 2,5% UH.
Мощность, кВА Потери холостого хода, Вт Потери короткого замыкания, Вт Напряжение короткого замыкания, % Размеры, мм Масса, кг L В Н 160 850 2300 4 1380 925 1380 1310 250 1000 2890 4 1700 1050 1580 1670 400 1150 3790 6 1760 1050 1640 1700 630 1600 5800 6 1820 1188 1850 2500 1000 2100 7900 6 1980 1224 1950 3050 1600 3100 11500 6 1980 1298 2320 4100 2500 4800 12000 6 2850 1455 2735 6900 -
Конструкция
Трансформаторы состоят из следующих основных сборочных единиц:
- магнитопровода;
- обмоток, размещенных на магнитопроводе (активной части);
- отводов (вводов, шин НН и ВН);
- защитного кожуха.
Магнитопровод изготавливается из высококачественной электротехнической стали. Обмотки НН изготавливаются из алюминиевой или медной фольги и заливаются эпоксидной смолой. Обмотки ВН изготавливаются как катушечные, так и слоевые, в зависимости от мощности и напряжения. Высокая технология заливки под глубоким вакуумом, запечки в электротехнических печах по специальной температурной программе гарантирует стабильное качество обмоток, высокую устойчивость к токам короткого замыкания.
Класс нагревостойкости обмоток - F, обмотки окрашены в коричневый цвет.
Трансформаторы с кожухом по требованию заказчика поставляются в следующих исполнениях:
- с возможностью подключения силовых кабелей через дно оболочки;
- с шинными выводами ВН и НН на узкие стороны трансформатора;
- с выводами шин ВН и НН через крышку трансформатора.
Защитные оболочки обеспечивают доступ к трансформатору через съемные панели на длинной стороне трансформатора. Трансформаторы с этими обмотками обладают преимуществами перед другими сухими трансформаторами:
- они могут работать в сетях, подверженных грозовым и коммутационным перенапряжениям;
- имеют сниженный уровень шума;
- имеют высокую стойкость к механическим усилиям, возникающим в режиме короткого замыкания;
- при применении трансформаторов обеспечивается полная экологическая и пожарная безопасность.
-
